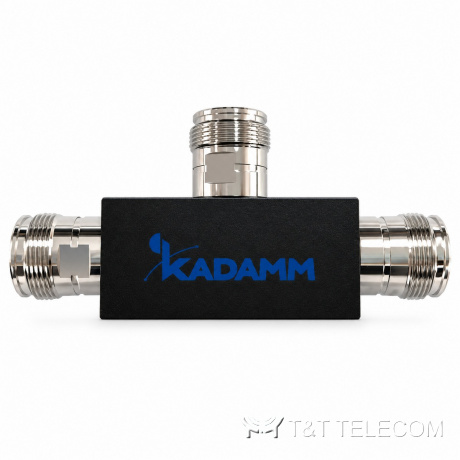

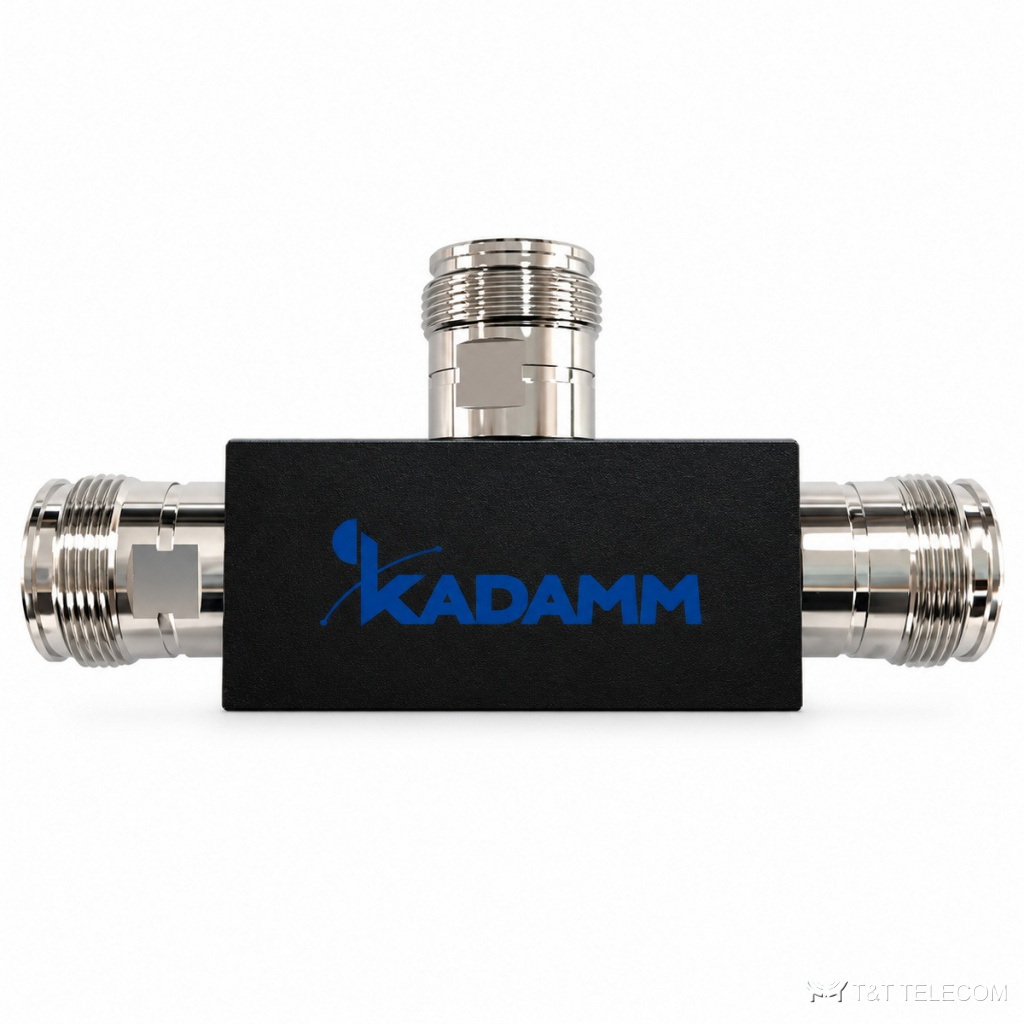

Ответвитель мощности KADAMM ДН-13-790/2700 — 790–2700 МГц, ответвление 13 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-13-790/2700 — ответвитель мощности для частот 790–960 / 1700–2700 МГц, ответвление 13,0 дБ. Неравноплечий делитель ДН-13-790/2700 делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Основное по ДН-13-790/2700: потери 0,13–0,80 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Диапазоны ДН-13-790/2700 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Распределённые антенные системы: ДН-13-790/2700 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Наружная установка: исполнение ДН-13-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 13,0 дБ |
| Допуск ответвления | ±1,2 дБ |
| Вносимые потери | 0,13–0,80 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Подбор под проект
- Номинал ответвления ДН-13-790/2700 (13,0 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ДН-13-790/2700 — 0,13–0,80 дБ (основной тракт); их учитывают для следующих антенн цепочки.
- Мощность на входах ДН-13-790/2700 — не выше 200 Вт (средняя).
- Интермодуляция ДН-13-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-13-790/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-13-790/2700: −35 … +75 °C.
Поставка и документы
KADAMM ДН-13-790/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как выбрать номинал ДН-13-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-13-790/2700 в обратную сторону?
Порты ДН-13-790/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-13-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
