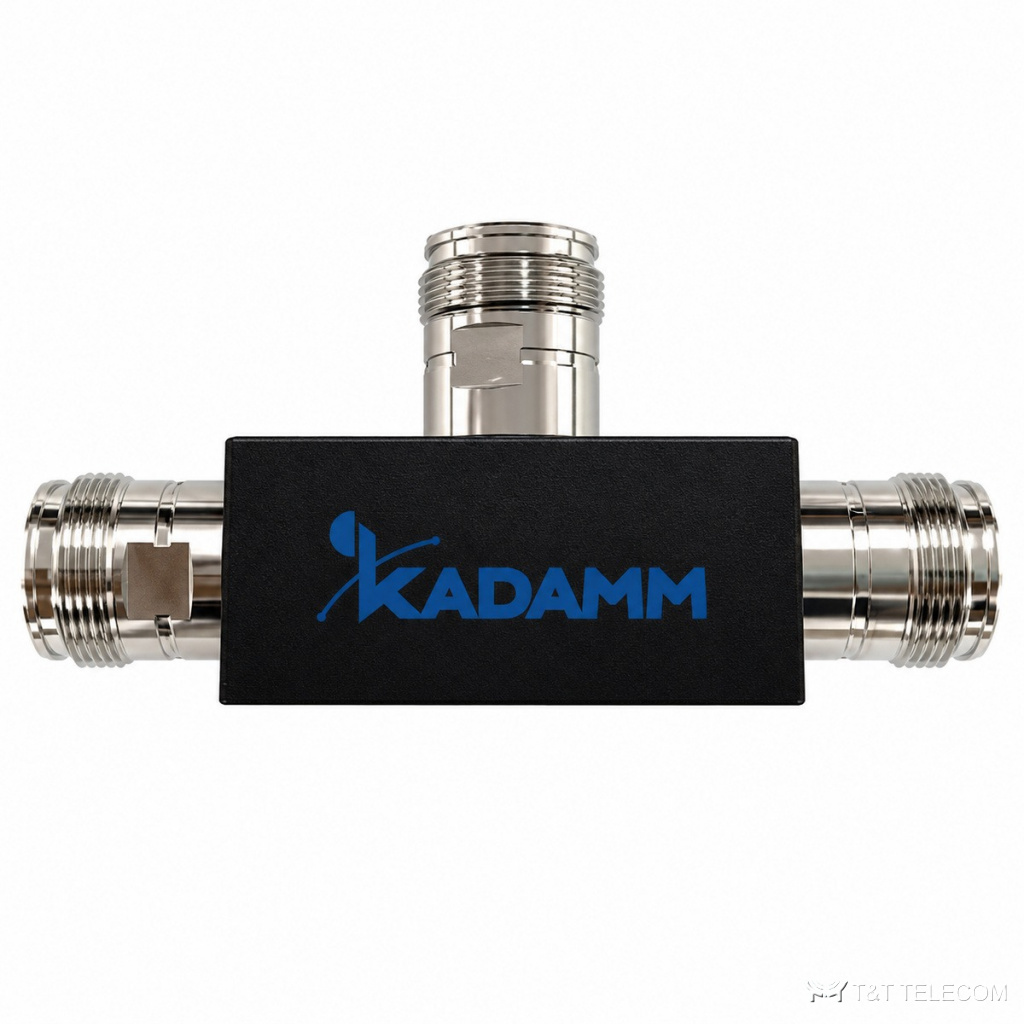

Ответвитель мощности KADAMM ДН-6-790/2700 — 790–2700 МГц, ответвление 6 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-6-790/2700: ответвитель мощности, полоса 790–960 / 1700–2700 МГц, ответвление 7,0 дБ. Неравноплечий делитель ДН-6-790/2700 делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Основное по ДН-6-790/2700: потери 0,75–1,75 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Через ДН-6-790/2700 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Распределённые антенные системы: ДН-6-790/2700 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Монтаж ДН-6-790/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 7,0 дБ |
| Допуск ответвления | ±1,0 дБ |
| Вносимые потери | 0,75–1,75 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
На что смотреть при выборе
- Номинал ответвления ДН-6-790/2700 (7,0 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ДН-6-790/2700 — 0,75–1,75 дБ (основной тракт); их учитывают для следующих антенн цепочки.
- Мощность на входах ДН-6-790/2700 — не выше 200 Вт (средняя).
- Интермодуляция ДН-6-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-6-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-6-790/2700: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДН-6-790/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить ДН-6-790/2700 в обратную сторону?
Порты ДН-6-790/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-6-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-6-790/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-6-790/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
