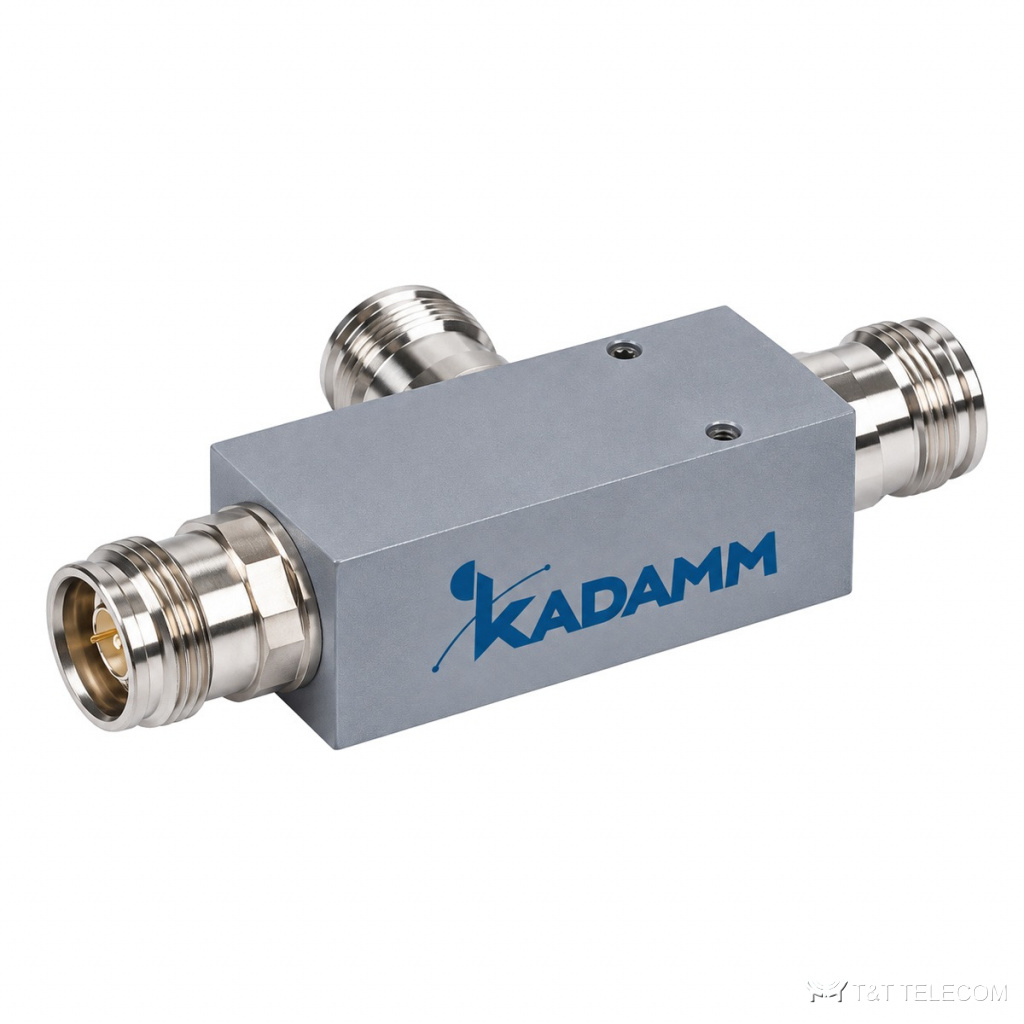

Ответвитель мощности KADAMM ДН-340/6000 — 340–4000 и 5100–6000 МГц

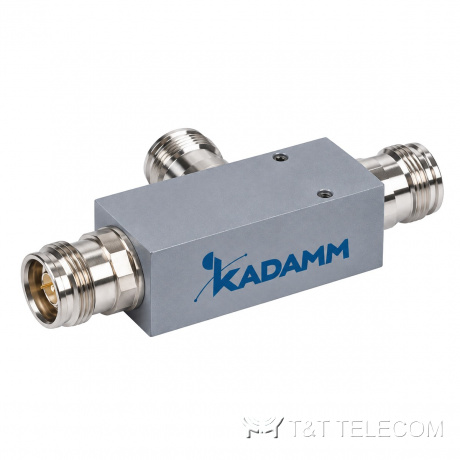

Ответвитель мощности KADAMM ДН-340/6000 — 340–4000 и 5100–6000 МГц
Ответвители мощности
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: ВЧ-оборудование и антенныKADAMM НО и ДН. Ответвители — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДН-340/6000: ответвитель мощности, полоса 340–4000 / 5100–6000 МГц, ответвление 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1. С помощью ДН-340/6000 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Основное по ДН-340/6000: PIM3 ≤−160 дБн; мощность ≤250 / 800 Вт (N), ≤300 / 1500 Вт (4.3-10), ≤500 / 2000 Вт (7-16); разъёмы N и 4.3-10 и 7-16 (DIN); IP66.

Для каких систем подходит

  • Диапазоны ДН-340/6000 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц, Wi-Fi 5 ГГц.
  • DAS в зданиях и тоннелях: цепочка ответвителей ДН-340/6000 и соседних номиналов выравнивает уровни на антеннах.
  • Наружная установка: исполнение ДН-340/6000 — IP66.

Технические характеристики

ПараметрЗначение
Диапазон частот340–4000 и 5100–6000 МГц
Коэффициенты деления2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1
Допуск ответвления±1,0–2,0 дБ
Возвратные потери≥14–18 дБ (выше при большем делении)
PIM3≤−160 dBc
Средняя / пиковая мощность≤250 / 800 Вт (N), ≤300 / 1500 Вт (4.3-10), ≤500 / 2000 Вт (7-16)
Волновое сопротивление50 Ом
Габариты65,5×25×25 мм
Монтажнастенный, кронштейн
Температура эксплуатации−40…+65 °C
ИсполнениеIP66

Исполнения и артикулы для заказа

АртикулДелениеМагистральОтводСоединители
KADAMM ДН-2-340/6000-N2:1−1,8 дБ−4,8 дБрозетка N
KADAMM ДН-2-340/6000-432:1−1,8 дБ−4,8 дБрозетка 4.3-10
KADAMM ДН-2-340/6000-7162:1−1,8 дБ−4,8 дБрозетка 7-16
KADAMM ДН-3-340/6000-N3:1−1,3 дБ−6,1 дБрозетка N
KADAMM ДН-3-340/6000-433:1−1,3 дБ−6,1 дБрозетка 4.3-10
KADAMM ДН-3-340/6000-7163:1−1,3 дБ−6,1 дБрозетка 7-16
KADAMM ДН-4-340/6000-N4:1−1,0 дБ−7,0 дБрозетка N
KADAMM ДН-4-340/6000-434:1−1,0 дБ−7,0 дБрозетка 4.3-10
KADAMM ДН-4-340/6000-7164:1−1,0 дБ−7,0 дБрозетка 7-16
KADAMM ДН-6-340/6000-N6:1−0,7 дБ−8,6 дБрозетка N
KADAMM ДН-6-340/6000-436:1−0,7 дБ−8,6 дБрозетка 4.3-10
KADAMM ДН-6-340/6000-7166:1−0,7 дБ−8,6 дБрозетка 7-16
KADAMM ДН-7-340/6000-N7:1−0,6 дБ−9,0 дБрозетка N
KADAMM ДН-7-340/6000-437:1−0,6 дБ−9,0 дБрозетка 4.3-10
KADAMM ДН-7-340/6000-7167:1−0,6 дБ−9,0 дБрозетка 7-16
KADAMM ДН-10-340/6000-N10:1−0,4 дБ−10,4 дБрозетка N
KADAMM ДН-10-340/6000-4310:1−0,4 дБ−10,4 дБрозетка 4.3-10
KADAMM ДН-10-340/6000-71610:1−0,4 дБ−10,4 дБрозетка 7-16
KADAMM ДН-20-340/6000-N20:1−0,2 дБ−13,2 дБрозетка N
KADAMM ДН-20-340/6000-4320:1−0,2 дБ−13,2 дБрозетка 4.3-10
KADAMM ДН-20-340/6000-71620:1−0,2 дБ−13,2 дБрозетка 7-16
KADAMM ДН-30-340/6000-N30:1−0,1 дБ−15,1 дБрозетка N
KADAMM ДН-30-340/6000-4330:1−0,1 дБ−15,1 дБрозетка 4.3-10
KADAMM ДН-30-340/6000-71630:1−0,1 дБ−15,1 дБрозетка 7-16
KADAMM ДН-100-340/6000-N100:1−0,1 дБ−20,1 дБрозетка N
KADAMM ДН-100-340/6000-43100:1−0,1 дБ−20,1 дБрозетка 4.3-10
KADAMM ДН-100-340/6000-716100:1−0,1 дБ−20,1 дБрозетка 7-16
KADAMM ДН-1000-340/6000-N1000:1−0,1 дБ−30,1 дБрозетка N
KADAMM ДН-1000-340/6000-431000:1−0,1 дБ−30,1 дБрозетка 4.3-10
KADAMM ДН-1000-340/6000-7161000:1−0,1 дБ−30,1 дБрозетка 7-16

Как подобрать

  • Номинал ответвления ДН-340/6000 (2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
  • Мощность на входах ДН-340/6000 — не выше ≤250 / 800 Вт (N), ≤300 / 1500 Вт (4.3-10), ≤500 / 2000 Вт (7-16).
  • В общих трактах операторов важен PIM3 — у ДН-340/6000 он ≤−160 дБн.
  • Под разъёмы ДН-340/6000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
  • Температура эксплуатации ДН-340/6000: −40…+65 °C.

Классификация и стандарты

ПоказательДокумент
Наименование по номенклатуре РФОтветвитель неравноплечий (таппер)
Классификацияподгруппа Э, вид Э5 по ГОСТ 15094-69 (разветвитель с неравным делением мощности)
Присоединительные размеры соединителейтип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4)
Климатическое исполнениеУХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики»)
Степень защиты оболочкиIP66 по ГОСТ 14254-2015 (IEC 60529)
Терминология и параметрыКСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Поставка и документы

Поставляем KADAMM ДН-340/6000 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать номинал ДН-340/6000?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.

Можно ли включить ДН-340/6000 в обратную сторону?
Порты ДН-340/6000 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.

Какие разъёмы у ДН-340/6000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.

← Назад в раздел
