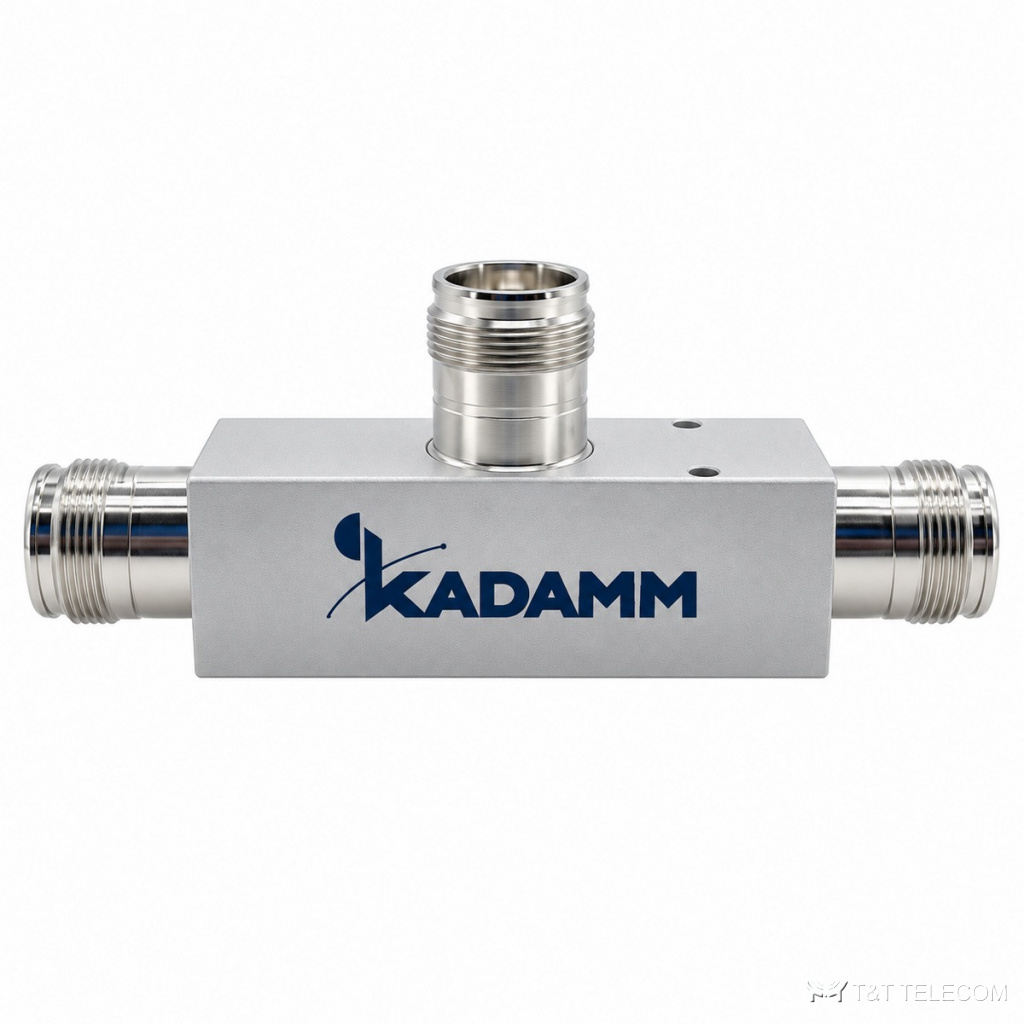

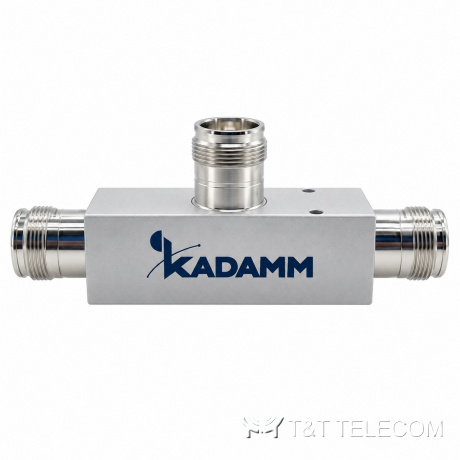

Ответвитель мощности KADAMM ДН-8-790/3800 — 790–3800 МГц, ответвление 8 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-8-790/3800 — ответвитель мощности на 790–2170 / 2300–3800 МГц, ответвление 8 дБ. ДН-8-790/3800 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Параметры ДН-8-790/3800 коротко: потери ≤0,9 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (средняя, непрерывный сигнал); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Полосы ДН-8-790/3800 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-8-790/3800 и соседних номиналов выравнивает уровни на антеннах.
- Наружная установка: исполнение ДН-8-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 & 2300–3800 МГц |
| Переходное ослабление | 8 дБ |
| Вносимые потери | ≤0,9 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
На что смотреть при выборе
- Номинал ответвления ДН-8-790/3800 (8 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ДН-8-790/3800 — ≤0,9 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах ДН-8-790/3800 — не выше 300 Вт (средняя, непрерывный сигнал).
- Интермодуляция ДН-8-790/3800: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-8-790/3800 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-8-790/3800: −35 … +65 °C.
Поставка и документы
Поставляем KADAMM ДН-8-790/3800 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДН-8-790/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-8-790/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-8-790/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-8-790/3800 в обратную сторону?
Порты ДН-8-790/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
