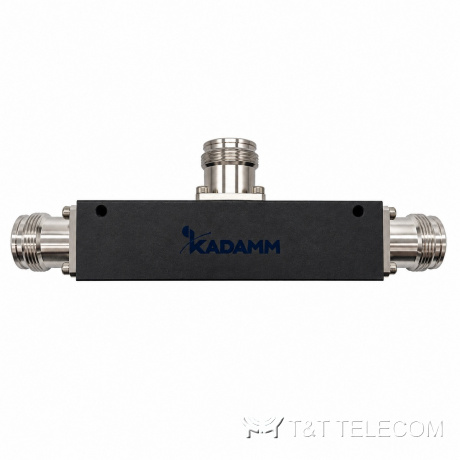

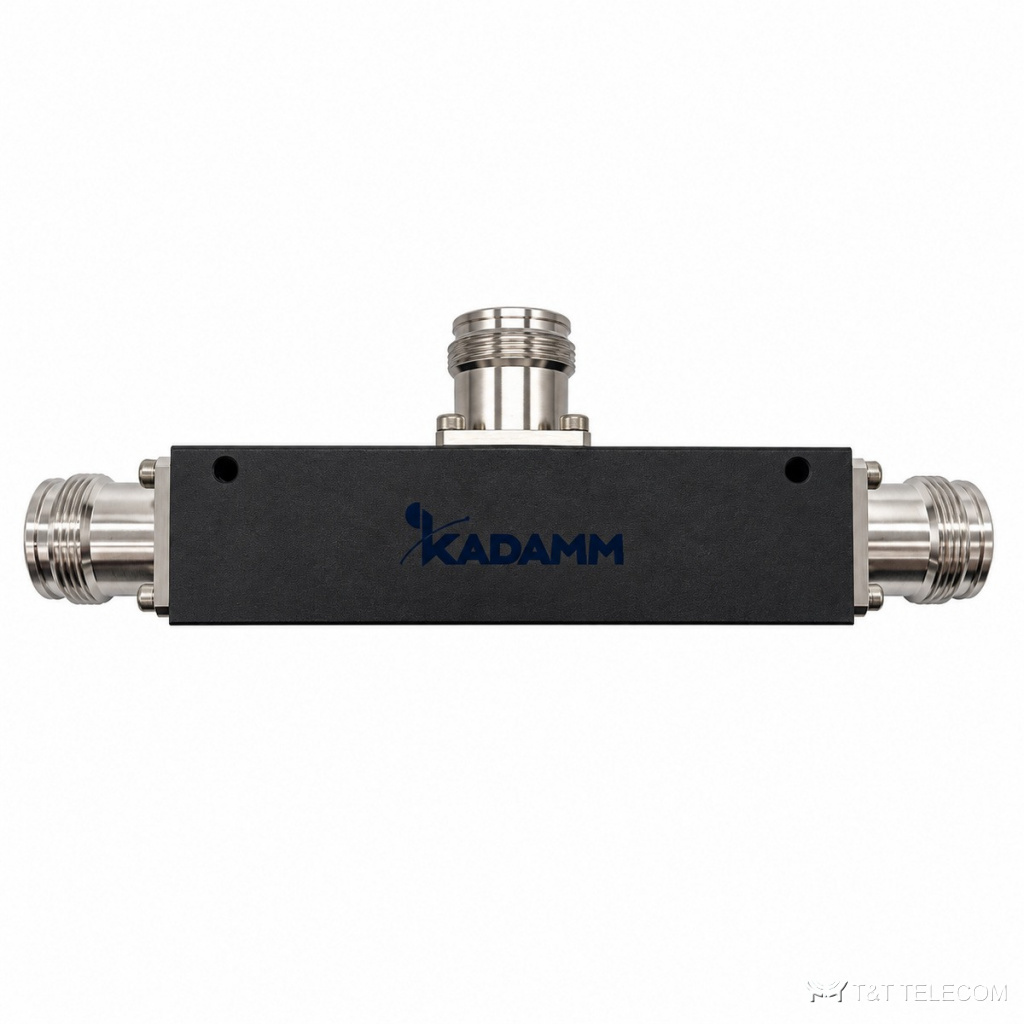

KADAMM ДН-698/3800-N — ответвитель мощности для частот 698–3800 МГц, ответвление 2:1, 3:1, 10:1, 20:1, 30:1, 100:1. Неравноплечий делитель ДН-698/3800-N делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Ключевые данные ДН-698/3800-N: мощность 200 Вт средняя; разъёмы N.
Где применяют
- Полосы ДН-698/3800-N охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: ДН-698/3800-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Коэффициенты деления | 2:1, 3:1, 10:1, 20:1, 30:1, 100:1 |
| Отвод | от −4,8 до −20,1 дБ (по исполнению) |
| Допуск ответвления | ±1,2–1,5 дБ (по исполнению) |
| КСВН | ≤1,35 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Деление | Отвод | Допуск | КСВН | Мощность |
|---|---|---|---|---|---|
| KADAMM ДН-2-698/3800-N | 2:1 | −4,8 дБ | ±1,5 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-3-698/3800-N | 3:1 | −6,1 дБ | ±1,5 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-10-698/3800-N | 10:1 | −10,4 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-20-698/3800-N | 20:1 | −13,2 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-30-698/3800-N | 30:1 | −15,1 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-100-698/3800-N | 100:1 | −20,1 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
Подбор под проект
- Переходное ослабление ДН-698/3800-N — 2:1, 3:1, 10:1, 20:1, 30:1, 100:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Мощность на входах ДН-698/3800-N — не выше 200 Вт средняя.
- Разъёмы ДН-698/3800-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДН-698/3800-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ДН-698/3800-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-698/3800-N в обратную сторону?
Порты ДН-698/3800-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-698/3800-N?
N; другие исполнения — уточняйте при заказе.
