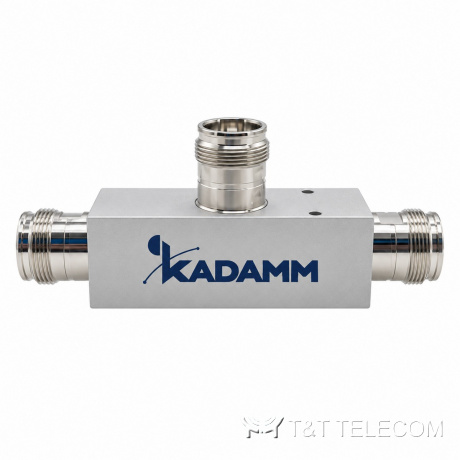

Ответвитель мощности KADAMM ДН-6-380/3800 — 380–3800 МГц, ответвление 6 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

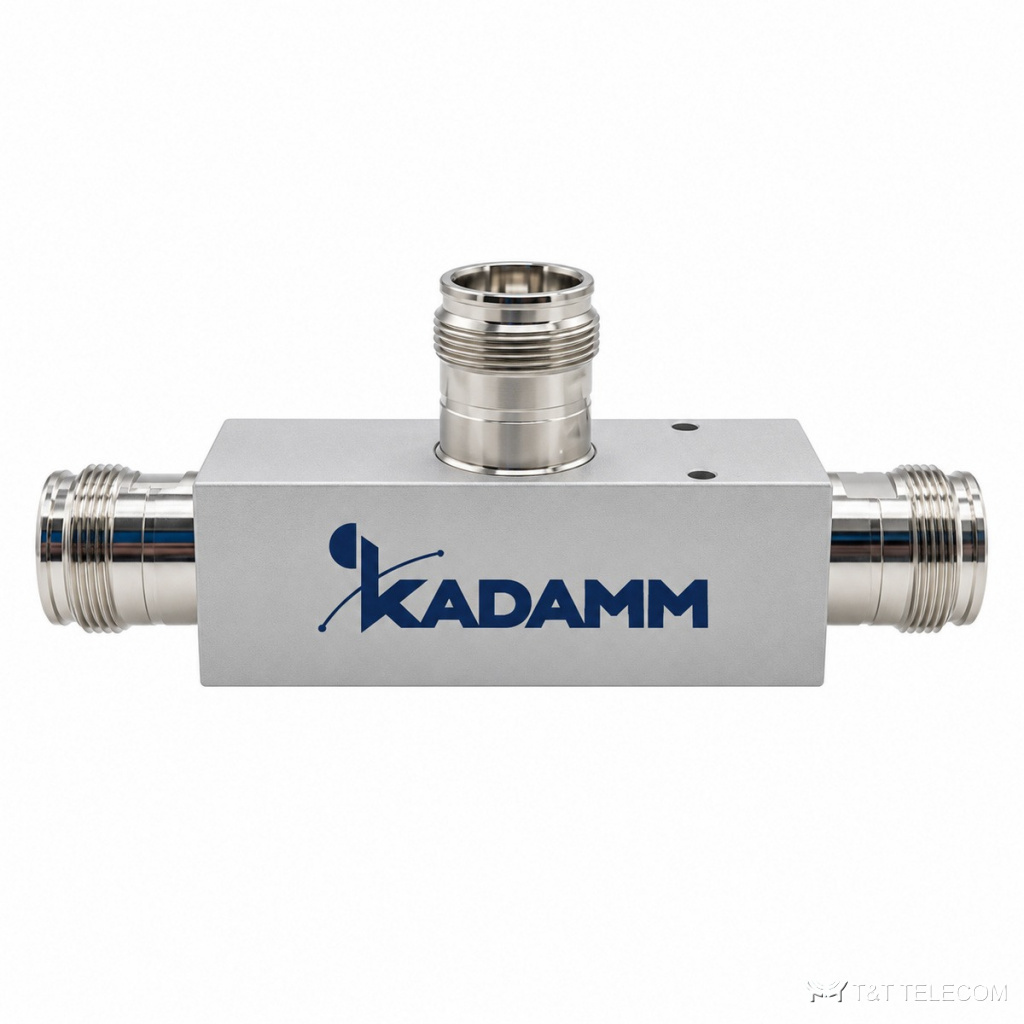

KADAMM ДН-6-380/3800 — ответвитель мощности на 380–3800 МГц, ответвление 6 дБ. ДН-6-380/3800 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Параметры ДН-6-380/3800 коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10.
Область применения
- Полосы ДН-6-380/3800 охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: ДН-6-380/3800 забирает часть мощности, остальное идёт дальше.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Деление мощности | -1,35 дБ |
| Переходное ослабление | 6 дБ |
| Потери рассеяния | 0,3 дБ |
| КСВН | ≤1,35 (698–2700 МГц), ≤1,4 (380–3800 МГц) |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Масса | 0,23 кг |
Подбор под проект
- Переходное ослабление ДН-6-380/3800 — 6 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-6-380/3800 вносит 0,3 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах ДН-6-380/3800 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у ДН-6-380/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-6-380/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-6-380/3800: −35 … +75 °C.
Поставка и документы
KADAMM ДН-6-380/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли включить ДН-6-380/3800 в обратную сторону?
Порты ДН-6-380/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-6-380/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-6-380/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-6-380/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
