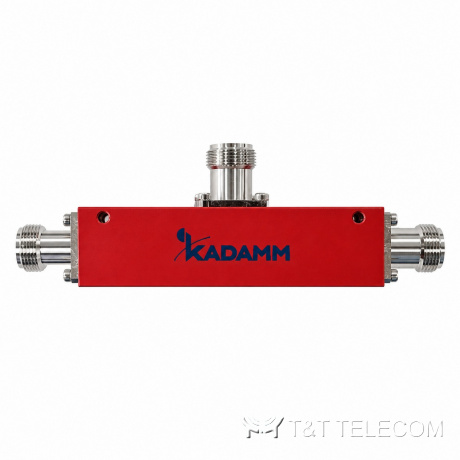

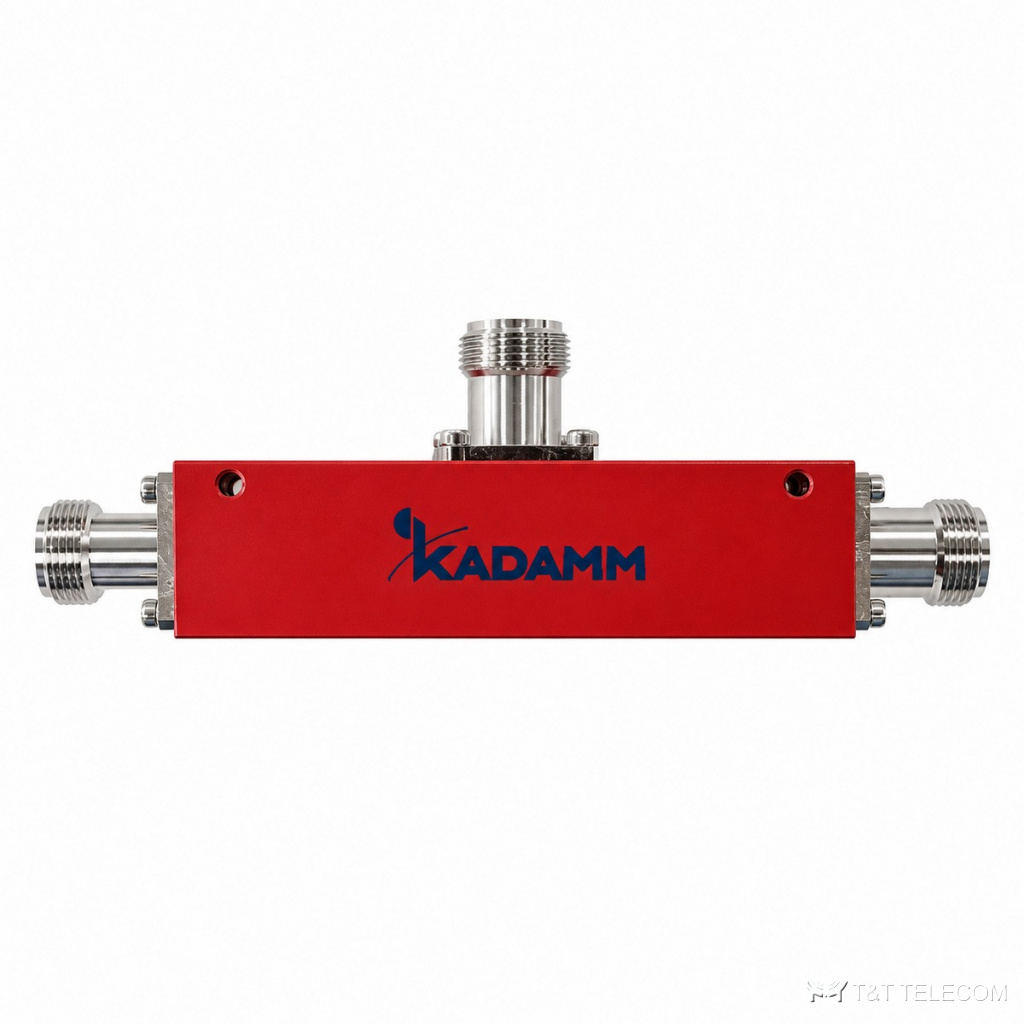

KADAMM ДН-136/174-N: ответвитель мощности, полоса 136–174 МГц, ответвление 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1. ДН-136/174-N отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Основное по ДН-136/174-N: мощность 300 Вт средняя; разъёмы N.
Где применяют
- Полосы ДН-136/174-N охватывают УКВ-радиосвязь 136–174 МГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-136/174-N и соседних номиналов выравнивает уровни на антеннах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Потери магистрали | 0,3–2,3 дБ (по исполнению) |
| Допуск ответвления | ±1,0 дБ |
| КСВН | не более 1,25–1,40 (по исполнению) |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения и артикулы для заказа
| Артикул | Деление | Магистраль | Отвод | Допуск | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДН-2-136/174-N | 2:1 | −2,3 дБ | −4,8 дБ | ±1,0 дБ | ≤1,40 | 300 Вт |
| KADAMM ДН-3-136/174-N | 3:1 | −1,8 дБ | −6,1 дБ | ±1,0 дБ | ≤1,40 | 300 Вт |
| KADAMM ДН-4-136/174-N | 4:1 | −1,6 дБ | −7,0 дБ | ±1,0 дБ | ≤1,35 | 300 Вт |
| KADAMM ДН-5-136/174-N | 5:1 | −1,35 дБ | −7,8 дБ | ±1,0 дБ | ≤1,35 | 300 Вт |
| KADAMM ДН-6-136/174-N | 6:1 | −1,1 дБ | −8,5 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| KADAMM ДН-10-136/174-N | 10:1 | −0,9 дБ | −10,4 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| KADAMM ДН-20-136/174-N | 20:1 | −0,5 дБ | −13,2 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| KADAMM ДН-30-136/174-N | 30:1 | −0,5 дБ | −15,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| KADAMM ДН-100-136/174-N | 100:1 | −0,4 дБ | −20,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| KADAMM ДН-1000-136/174-N | 1000:1 | −0,3 дБ | −30,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
Как подобрать
- Переходное ослабление ДН-136/174-N — 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Мощность на входах ДН-136/174-N — не выше 300 Вт средняя.
- Разъёмы ДН-136/174-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДН-136/174-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ДН-136/174-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-136/174-N в обратную сторону?
Порты ДН-136/174-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-136/174-N?
N; другие исполнения — уточняйте при заказе.
