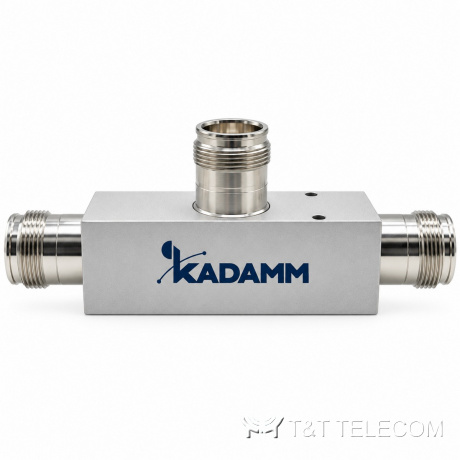

Ответвитель мощности KADAMM ДН-380/3800-С — 380–3800 МГц, 300 Вт, исполнения серии
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

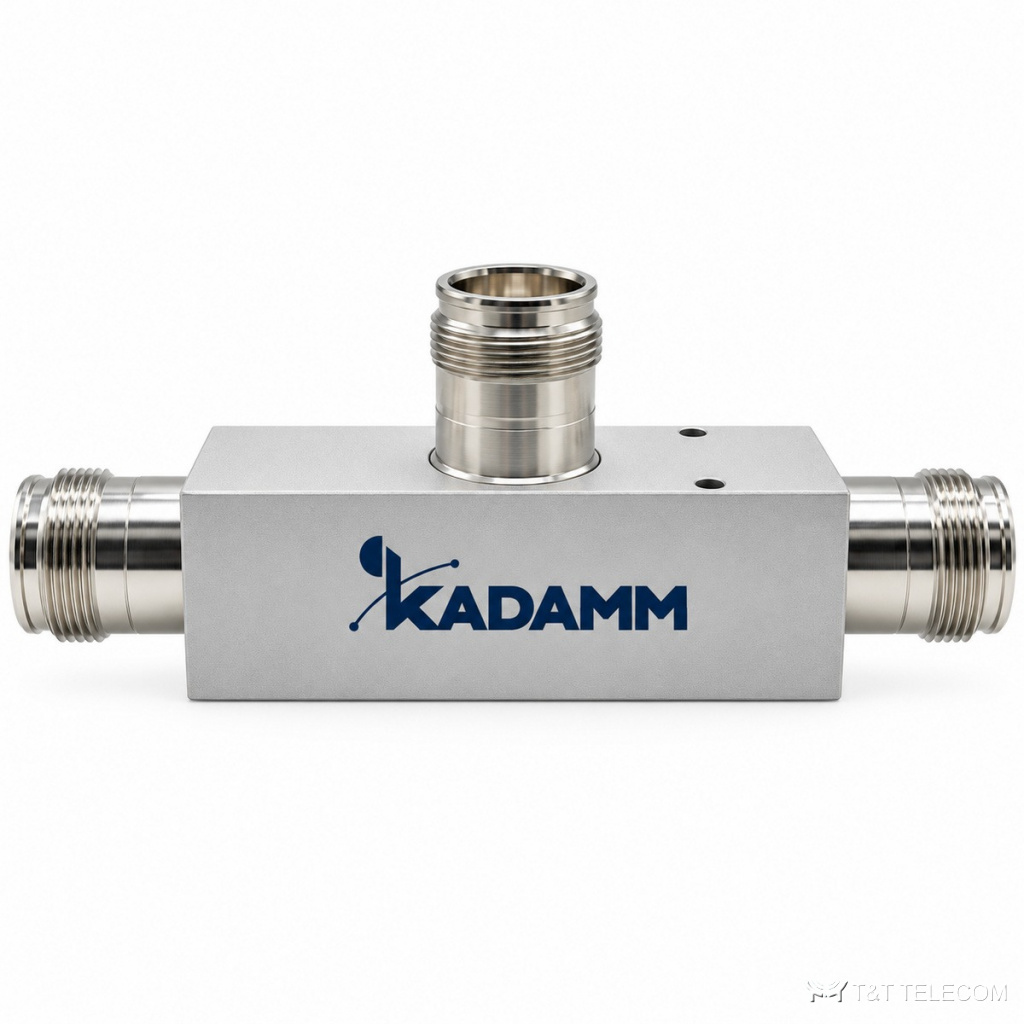

KADAMM ДН-380/3800-С — ответвитель мощности для частот 380–3800 МГц, ответвление 3 дБ(4,8 дБ) / 5 дБ / 6 дБ / 7 дБ / 8 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 30 дБ. ДН-380/3800-С отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Основное по ДН-380/3800-С: PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10.
Для каких систем подходит
- Через ДН-380/3800-С проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-380/3800-С и соседних номиналов выравнивает уровни на антеннах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Деление мощности | -2,05 дБ / -1,8 дБ / -1,35 дБ / -1,0 дБ / -0,7 дБ / -0,4 дБ / -0,2 дБ / -0,1 дБ / -0,1 дБ / -0,1 дБ |
| Переходное ослабление | 3 дБ(4,8 дБ) / 5 дБ / 6 дБ / 7 дБ / 8 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 30 дБ |
| Потери рассеяния | 0,3 дБ |
| КСВН | ≤1,25…1,5 (по номиналу и полосе) |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Масса | 0,23 кг |
На что смотреть при выборе
- Переходное ослабление ДН-380/3800-С — 3 дБ(4,8 дБ) / 5 дБ / 6 дБ / 7 дБ / 8 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 30 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-380/3800-С вносит 0,3 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах ДН-380/3800-С — не выше 300 Вт.
- Интермодуляция ДН-380/3800-С: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-380/3800-С (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-380/3800-С: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДН-380/3800-С под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ДН-380/3800-С?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-380/3800-С в обратную сторону?
Порты ДН-380/3800-С не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-380/3800-С?
4.3-10; другие исполнения — уточняйте при заказе.
