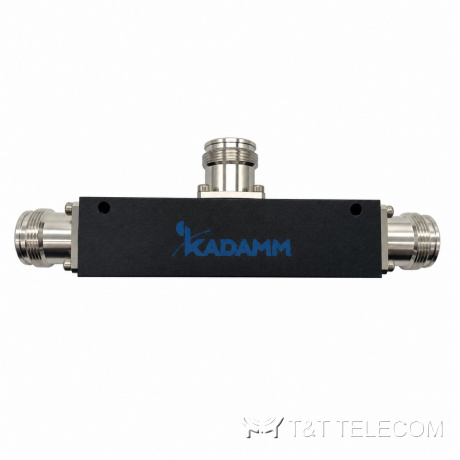

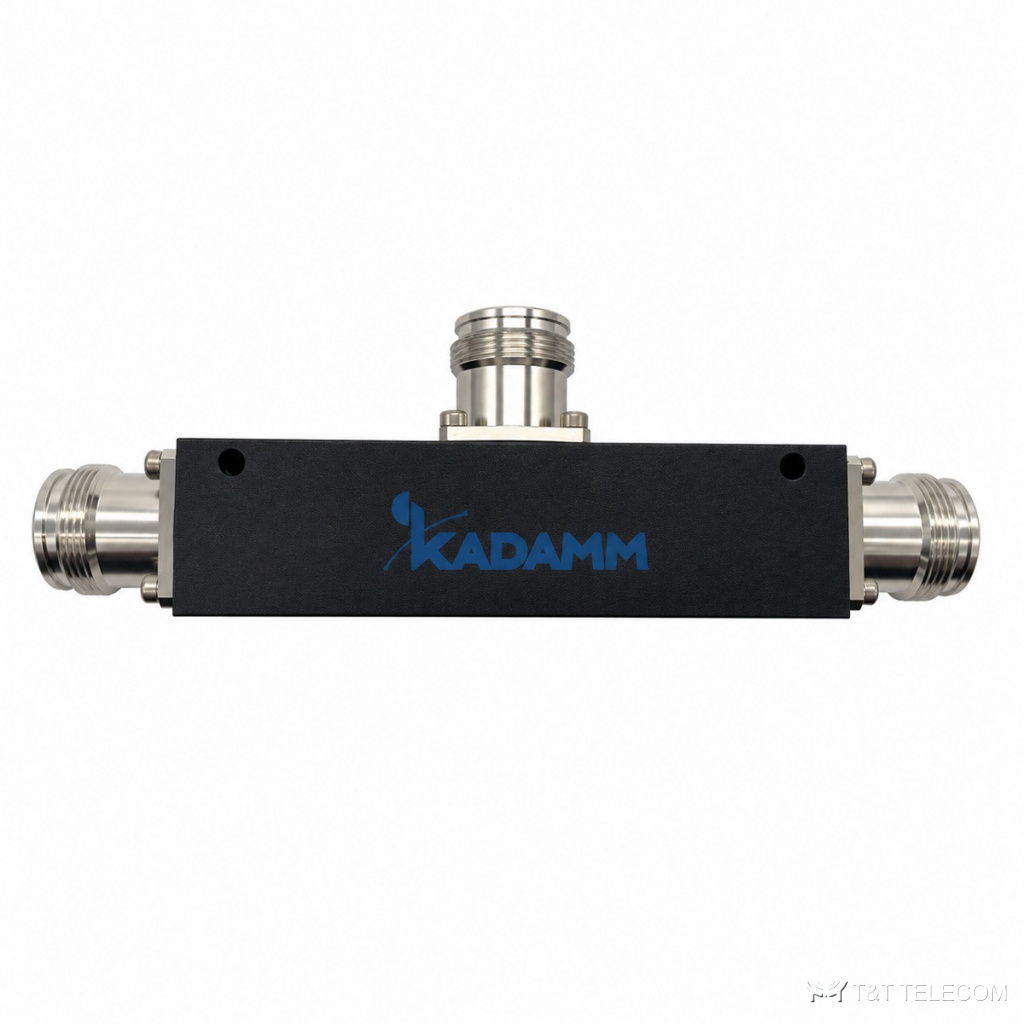

Ответвитель мощности KADAMM ДН-698/2700-N — 2:1…1000:1, 698–960 / 1700–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-698/2700-N — ответвитель мощности на 698–960 / 1700–2700 МГц, ответвление 2:1, 3:1, 4:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1. Неравноплечий делитель ДН-698/2700-N делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Параметры ДН-698/2700-N коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы N.
Область применения
- Полосы ДН-698/2700-N охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-698/2700-N и соседних номиналов выравнивает уровни на антеннах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1700–2700 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Допуск ответвления | ±0,8–2,0 дБ (по исполнению; у части исполнений в источнике не указан) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −35 … +75 °C |
Исполнения и артикулы для заказа
| Артикул | Деление | Отвод | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДН-2-698/2700-N | 2:1 | −4,8 дБ | ±0,8 дБ | ≤1,40 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-3-698/2700-N | 3:1 | −6,1 дБ | — | ≤1,35 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-4-698/2700-N | 4:1 | −7,0 дБ | ±0,8 дБ | ≤1,35 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-6-698/2700-N | 6:1 | −8,5 дБ | — | ≤1,35 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-10-698/2700-N | 10:1 | −10,5 дБ | ±1,0 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-20-698/2700-N | 20:1 | −13,0 дБ | — | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-30-698/2700-N | 30:1 | −15,3 дБ | ±1,25 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-100-698/2700-N | 100:1 | −20,1 дБ | ±1,5 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-1000-698/2700-N | 1000:1 | −30,1 дБ | ±2,0 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
Как подобрать
- Номинал ответвления ДН-698/2700-N (2:1, 3:1, 4:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Допустимая мощность ДН-698/2700-N — 200 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция ДН-698/2700-N: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-698/2700-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-698/2700-N: −35 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДН-698/2700-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли включить ДН-698/2700-N в обратную сторону?
Порты ДН-698/2700-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-698/2700-N?
N; другие исполнения — уточняйте при заказе.
Чем ДН-698/2700-N отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-698/2700-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
