Ответвитель мощности KADAMM ДН-698/4000-N — 2:1…1000:1, 698–4000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

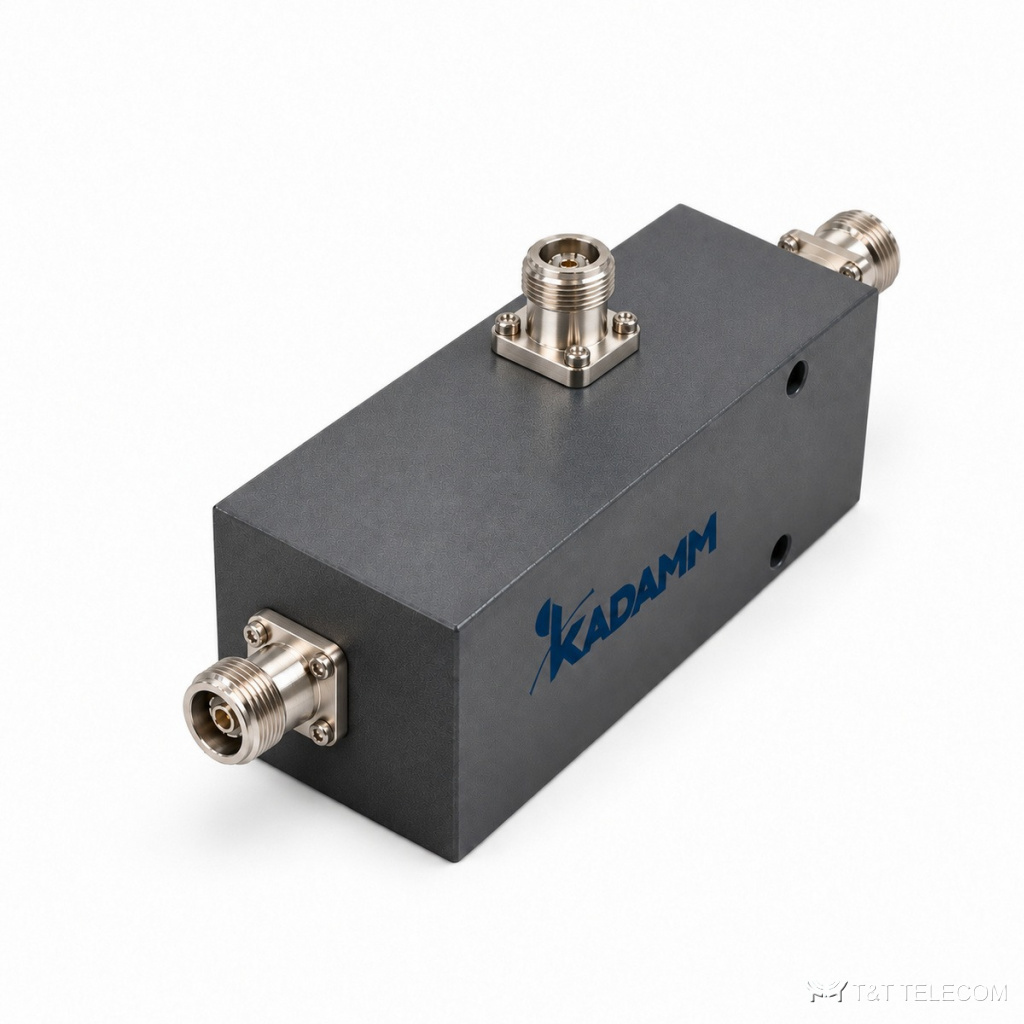

KADAMM ДН-698/4000-N — ответвитель мощности на 698–4000 МГц, ответвление 2:1, 3:1, 10:1, 30:1, 100:1, 1000:1. Неравноплечий делитель ДН-698/4000-N делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Ключевые данные ДН-698/4000-N: PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы N.
Для каких систем подходит
- Диапазоны ДН-698/4000-N подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: ДН-698/4000-N забирает часть мощности, остальное идёт дальше.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| Коэффициенты деления | 2:1, 3:1, 10:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Допуск ответвления | ±1,4–1,7 дБ (по исполнению) |
| КСВН | ≤1,30 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Деление | Отвод | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДН-2-698/4000-N | 2:1 | −4,8 дБ | ±1,7 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-3-698/4000-N | 3:1 | −6,1 дБ | ±1,7 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-10-698/4000-N | 10:1 | −10,4 дБ | ±1,4 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-30-698/4000-N | 30:1 | −15,1 дБ | ±1,4 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-100-698/4000-N | 100:1 | −20,1 дБ | ±1,4 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-1000-698/4000-N | 1000:1 | −30,1 дБ | ±1,4 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
На что смотреть при выборе
- Переходное ослабление ДН-698/4000-N — 2:1, 3:1, 10:1, 30:1, 100:1, 1000:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Мощность на входах ДН-698/4000-N — не выше 200 Вт средняя.
- Интермодуляция ДН-698/4000-N: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-698/4000-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДН-698/4000-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить ДН-698/4000-N в обратную сторону?
Порты ДН-698/4000-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-698/4000-N?
N; другие исполнения — уточняйте при заказе.
Чем ДН-698/4000-N отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-698/4000-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
