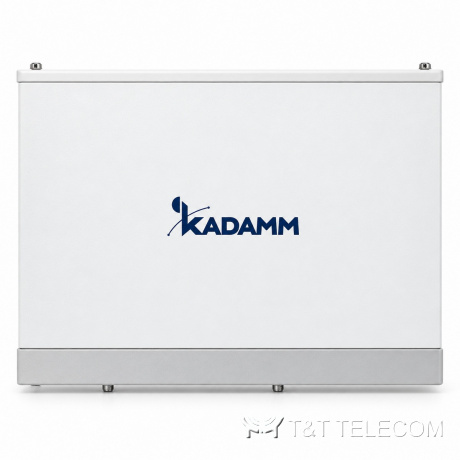

Ответвитель мощности KADAMM ДН-340/2700 — 340–1400 и 1710–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-340/2700 — ответвитель мощности на 340–1400 / 1710–2700 МГц, ответвление 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1. С помощью ДН-340/2700 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Параметры ДН-340/2700 коротко: PIM3 ≤−160 дБн; мощность менее 500 Вт / менее 1500 Вт; разъёмы 4.3-10; IP65.
Для каких систем подходит
- Диапазоны ДН-340/2700 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Распределённые антенные системы: ДН-340/2700 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Монтаж ДН-340/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–1400 и 1710–2700 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Допуск ответвления | ±0,7–1,25 дБ |
| Возвратные потери | ≥16–21 дБ (по поддиапазонам) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | менее 500 Вт / менее 1500 Вт |
| Волновое сопротивление | 50 Ом |
| Габариты | 108,4×28×28 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Исполнения и артикулы для заказа
| Артикул | Деление | Магистраль | Отвод | Соединители |
|---|---|---|---|---|
| KADAMM ДН-2-340/2700-43 | 2:1 | −1,8 дБ | −4,8 дБ | розетка 4.3-10 |
| KADAMM ДН-3-340/2700-43 | 3:1 | −1,3 дБ | −6,1 дБ | розетка 4.3-10 |
| KADAMM ДН-4-340/2700-43 | 4:1 | −1,0 дБ | −7,0 дБ | розетка 4.3-10 |
| KADAMM ДН-6-340/2700-43 | 6:1 | −0,7 дБ | −8,6 дБ | розетка 4.3-10 |
| KADAMM ДН-7-340/2700-43 | 7:1 | −0,6 дБ | −9,0 дБ | розетка 4.3-10 |
| KADAMM ДН-10-340/2700-43 | 10:1 | −0,4 дБ | −10,4 дБ | розетка 4.3-10 |
| KADAMM ДН-20-340/2700-43 | 20:1 | −0,2 дБ | −13,2 дБ | розетка 4.3-10 |
| KADAMM ДН-30-340/2700-43 | 30:1 | −0,1 дБ | −15,1 дБ | розетка 4.3-10 |
| KADAMM ДН-100-340/2700-43 | 100:1 | −0,1 дБ | −20,1 дБ | розетка 4.3-10 |
| KADAMM ДН-1000-340/2700-43 | 1000:1 | −0,1 дБ | −30,1 дБ | розетка 4.3-10 |
Подбор под проект
- Переходное ослабление ДН-340/2700 — 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Допустимая мощность ДН-340/2700 — менее 500 Вт / менее 1500 Вт; для нескольких несущих считают сумму.
- Интермодуляция ДН-340/2700: PIM3 ≤−160 дБн.
- Под разъёмы ДН-340/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-340/2700: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Классификация | подгруппа Э, вид Э5 по ГОСТ 15094-69 (разветвитель с неравным делением мощности) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДН-340/2700 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДН-340/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-340/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-340/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-340/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
