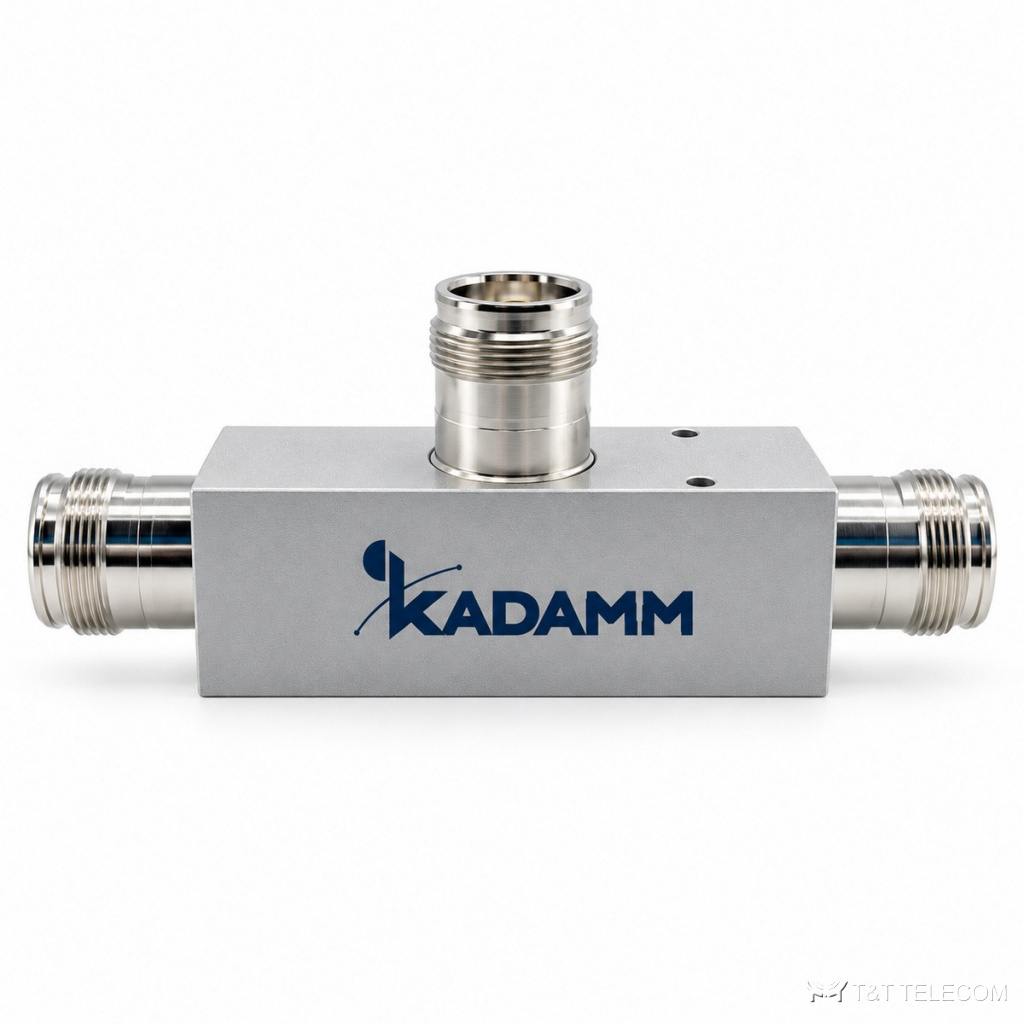

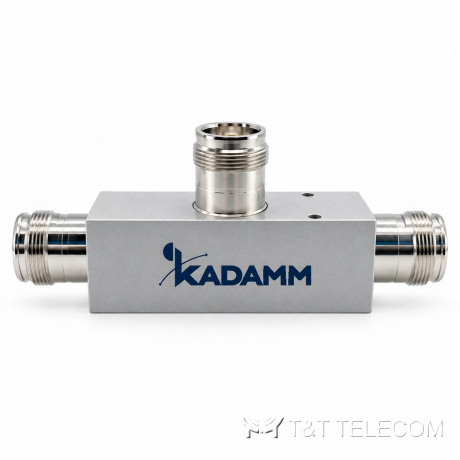

Ответвитель мощности KADAMM ДН-10-790/3800 — 790–3800 МГц, ответвление 10 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-10-790/3800 — ответвитель мощности на 790–2170 / 2300–3800 МГц, ответвление 10 дБ. С помощью ДН-10-790/3800 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Параметры ДН-10-790/3800 коротко: потери ≤0,6 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (средняя, непрерывный сигнал); разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Полосы ДН-10-790/3800 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: ДН-10-790/3800 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Наружная установка: исполнение ДН-10-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 & 2300–3800 МГц |
| Переходное ослабление | 10 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
Подбор под проект
- Переходное ослабление ДН-10-790/3800 — 10 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-10-790/3800 вносит ≤0,6 дБ — это закладывают в расчёт для дальних антенн.
- Допустимая мощность ДН-10-790/3800 — 300 Вт (средняя, непрерывный сигнал); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ДН-10-790/3800 он ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-10-790/3800 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-10-790/3800: −35 … +65 °C.
Поставка и документы
KADAMM ДН-10-790/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли включить ДН-10-790/3800 в обратную сторону?
Порты ДН-10-790/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-10-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-10-790/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-10-790/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
