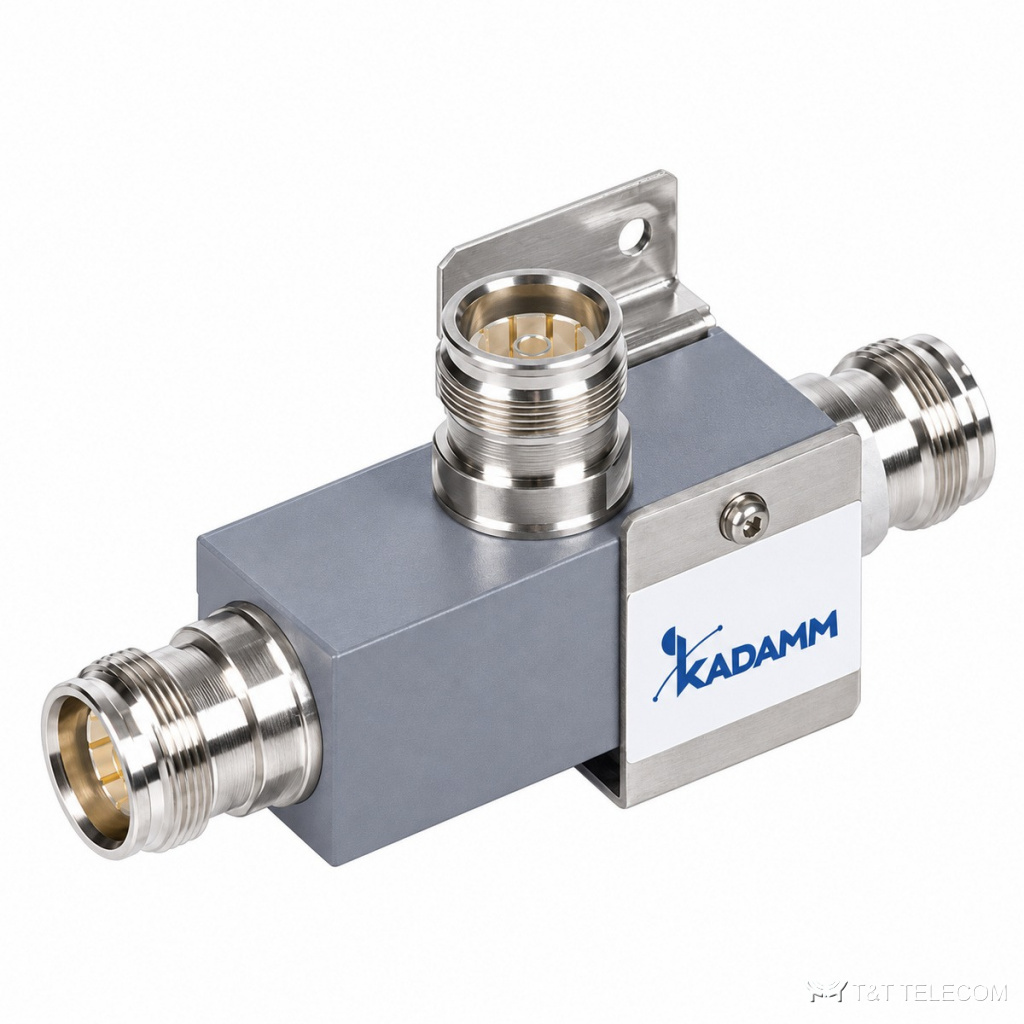

KADAMM ДН-550/6000 — ответвитель мощности на 550–4000 / 5300–6000 МГц, ответвление 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1. С помощью ДН-550/6000 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Основное по ДН-550/6000: PIM3 ≤−160 дБн; мощность уточняйте у менеджера; разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Область применения
- Диапазоны ДН-550/6000 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-550/6000 и соседних номиналов выравнивает уровни на антеннах.
- Наружная установка: исполнение ДН-550/6000 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–4000 и 5300–6000 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Допуск ответвления | ±1,0–2,0 дБ |
| Возвратные потери | ≥14–18 дБ (выше при большем делении) |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Габариты | 65,5×25×25 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Исполнения и артикулы для заказа
| Артикул | Деление | Магистраль | Отвод | Соединители |
|---|---|---|---|---|
| KADAMM ДН-2-550/6000-N | 2:1 | −1,8 дБ | −4,8 дБ | розетка N |
| KADAMM ДН-2-550/6000-43 | 2:1 | −1,8 дБ | −4,8 дБ | розетка 4.3-10 |
| KADAMM ДН-2-550/6000-716 | 2:1 | −1,8 дБ | −4,8 дБ | розетка 7-16 |
| KADAMM ДН-3-550/6000-N | 3:1 | −1,3 дБ | −6,1 дБ | розетка N |
| KADAMM ДН-3-550/6000-43 | 3:1 | −1,3 дБ | −6,1 дБ | розетка 4.3-10 |
| KADAMM ДН-3-550/6000-716 | 3:1 | −1,3 дБ | −6,1 дБ | розетка 7-16 |
| KADAMM ДН-4-550/6000-N | 4:1 | −1,0 дБ | −7,0 дБ | розетка N |
| KADAMM ДН-4-550/6000-43 | 4:1 | −1,0 дБ | −7,0 дБ | розетка 4.3-10 |
| KADAMM ДН-4-550/6000-716 | 4:1 | −1,0 дБ | −7,0 дБ | розетка 7-16 |
| KADAMM ДН-6-550/6000-N | 6:1 | −0,7 дБ | −8,6 дБ | розетка N |
| KADAMM ДН-6-550/6000-43 | 6:1 | −0,7 дБ | −8,6 дБ | розетка 4.3-10 |
| KADAMM ДН-6-550/6000-716 | 6:1 | −0,7 дБ | −8,6 дБ | розетка 7-16 |
| KADAMM ДН-7-550/6000-N | 7:1 | −0,6 дБ | −9,0 дБ | розетка N |
| KADAMM ДН-7-550/6000-43 | 7:1 | −0,6 дБ | −9,0 дБ | розетка 4.3-10 |
| KADAMM ДН-7-550/6000-716 | 7:1 | −0,6 дБ | −9,0 дБ | розетка 7-16 |
| KADAMM ДН-10-550/6000-N | 10:1 | −0,4 дБ | −10,4 дБ | розетка N |
| KADAMM ДН-10-550/6000-43 | 10:1 | −0,4 дБ | −10,4 дБ | розетка 4.3-10 |
| KADAMM ДН-10-550/6000-716 | 10:1 | −0,4 дБ | −10,4 дБ | розетка 7-16 |
| KADAMM ДН-20-550/6000-N | 20:1 | −0,2 дБ | −13,2 дБ | розетка N |
| KADAMM ДН-20-550/6000-43 | 20:1 | −0,2 дБ | −13,2 дБ | розетка 4.3-10 |
| KADAMM ДН-20-550/6000-716 | 20:1 | −0,2 дБ | −13,2 дБ | розетка 7-16 |
| KADAMM ДН-30-550/6000-N | 30:1 | −0,1 дБ | −15,1 дБ | розетка N |
| KADAMM ДН-30-550/6000-43 | 30:1 | −0,1 дБ | −15,1 дБ | розетка 4.3-10 |
| KADAMM ДН-30-550/6000-716 | 30:1 | −0,1 дБ | −15,1 дБ | розетка 7-16 |
| KADAMM ДН-100-550/6000-N | 100:1 | −0,1 дБ | −20,1 дБ | розетка N |
| KADAMM ДН-100-550/6000-43 | 100:1 | −0,1 дБ | −20,1 дБ | розетка 4.3-10 |
| KADAMM ДН-100-550/6000-716 | 100:1 | −0,1 дБ | −20,1 дБ | розетка 7-16 |
| KADAMM ДН-1000-550/6000-N | 1000:1 | −0,1 дБ | −30,1 дБ | розетка N |
| KADAMM ДН-1000-550/6000-43 | 1000:1 | −0,1 дБ | −30,1 дБ | розетка 4.3-10 |
| KADAMM ДН-1000-550/6000-716 | 1000:1 | −0,1 дБ | −30,1 дБ | розетка 7-16 |
Подбор под проект
- Переходное ослабление ДН-550/6000 — 2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Допустимая мощность ДН-550/6000 — уточняйте у менеджера; для нескольких несущих считают сумму.
- Интермодуляция ДН-550/6000: PIM3 ≤−160 дБн.
- Разъёмы ДН-550/6000 — N и 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-550/6000: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Классификация | подгруппа Э, вид Э5 по ГОСТ 15094-69 (разветвитель с неравным делением мощности) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДН-550/6000 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДН-550/6000 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-550/6000 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-550/6000?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-550/6000 в обратную сторону?
Порты ДН-550/6000 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
