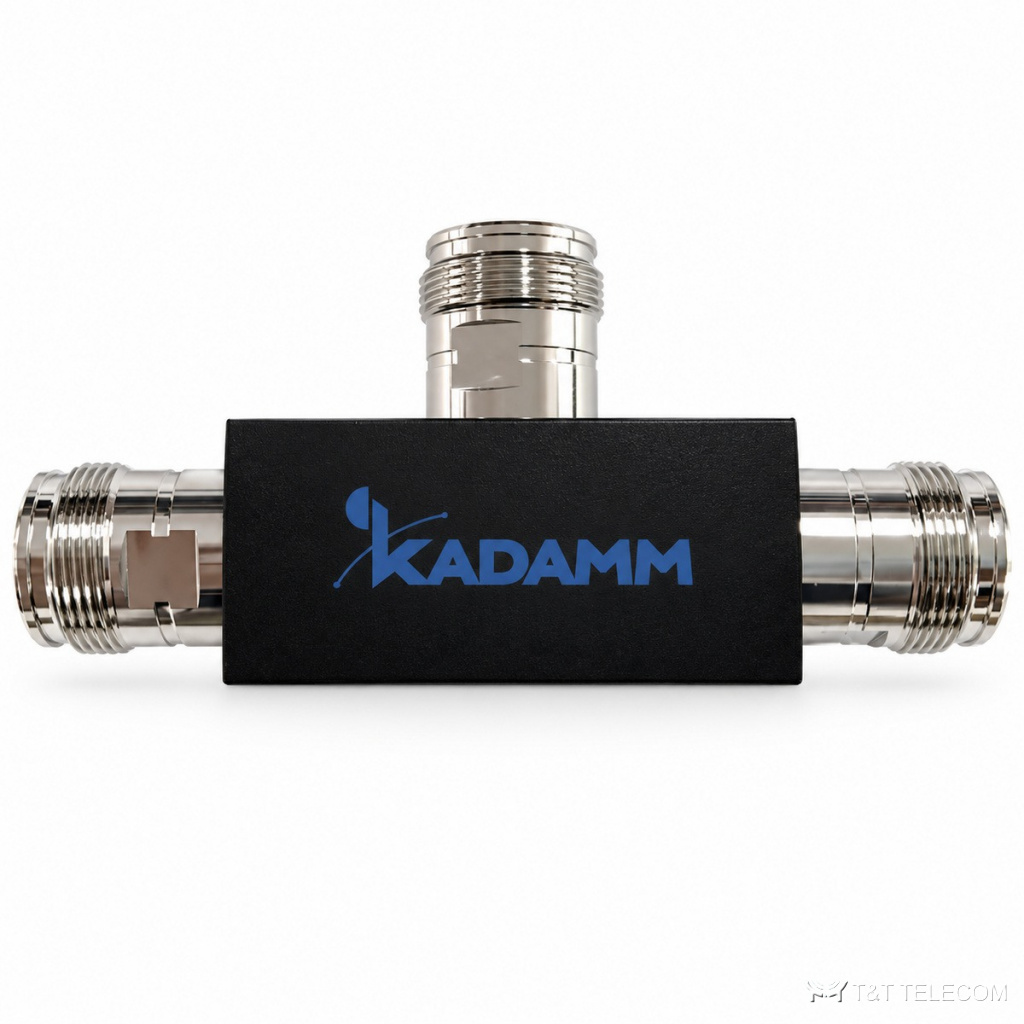

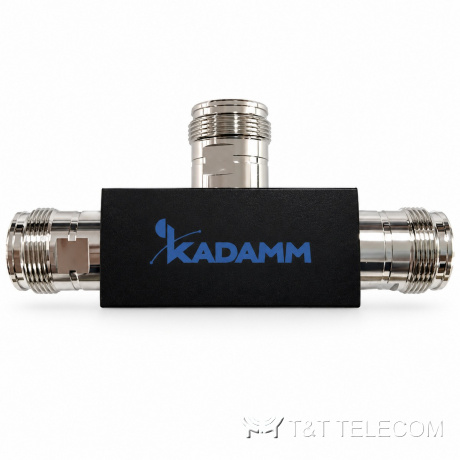

Ответвитель мощности KADAMM ДН-20-790/2700 — 790–2700 МГц, ответвление 20 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-20-790/2700: ответвитель мощности, полоса 790–960 / 1700–2700 МГц, ответвление 20,1 дБ. ДН-20-790/2700 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Ключевые данные ДН-20-790/2700: потери 0,01–0,40 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Через ДН-20-790/2700 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Разводка сигнала ретранслятора по этажам: ДН-20-790/2700 забирает часть мощности, остальное идёт дальше.
- Наружная установка: исполнение ДН-20-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 20,1 дБ |
| Допуск ответвления | ±1,5 дБ |
| Вносимые потери | 0,01–0,40 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Как подобрать
- Переходное ослабление ДН-20-790/2700 — 20,1 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-20-790/2700 вносит 0,01–0,40 дБ (основной тракт) — это закладывают в расчёт для дальних антенн.
- Допустимая мощность ДН-20-790/2700 — 200 Вт (средняя); для нескольких несущих считают сумму.
- Интермодуляция ДН-20-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-20-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-20-790/2700: −35 … +75 °C.
Поставка и документы
Подберём KADAMM ДН-20-790/2700 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДН-20-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-20-790/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-20-790/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-20-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
