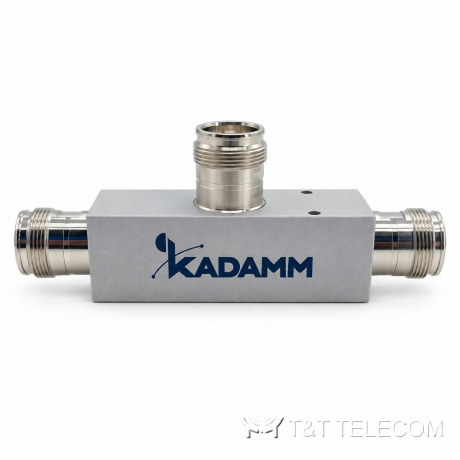

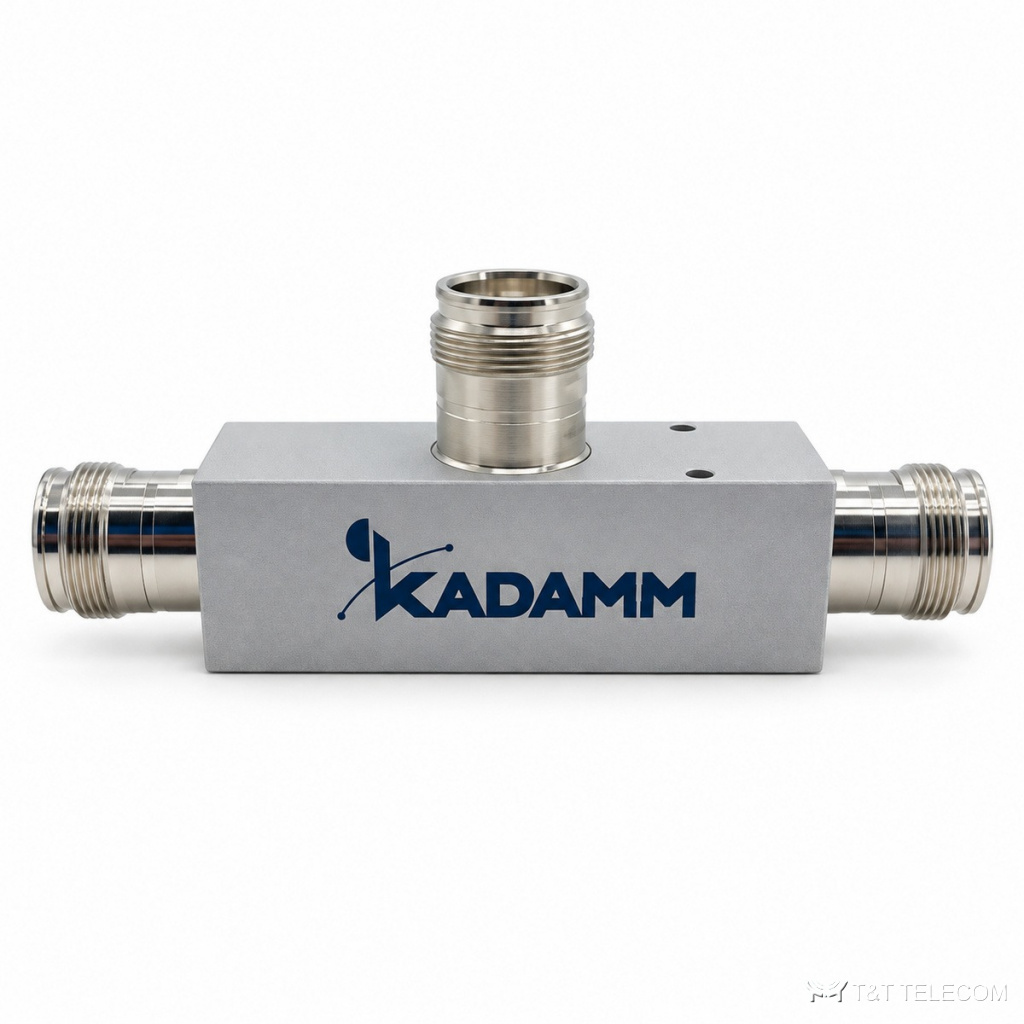

Ответвитель мощности KADAMM ДН-15-790/3800 — 790–3800 МГц, ответвление 15 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-15-790/3800: ответвитель мощности, полоса 790–2170 / 2300–3800 МГц, ответвление 15 дБ. Неравноплечий делитель ДН-15-790/3800 делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Ключевые данные ДН-15-790/3800: потери ≤0,3 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (средняя, непрерывный сигнал); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Диапазоны ДН-15-790/3800 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: ДН-15-790/3800 забирает часть мощности, остальное идёт дальше.
- Наружная установка: исполнение ДН-15-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 & 2300–3800 МГц |
| Переходное ослабление | 15 дБ |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
Как подобрать
- Переходное ослабление ДН-15-790/3800 — 15 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Потери в магистрали ДН-15-790/3800 — ≤0,3 дБ; их учитывают для следующих антенн цепочки.
- Допустимая мощность ДН-15-790/3800 — 300 Вт (средняя, непрерывный сигнал); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ДН-15-790/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-15-790/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-15-790/3800: −35 … +65 °C.
Поставка и документы
Подберём KADAMM ДН-15-790/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить ДН-15-790/3800 в обратную сторону?
Порты ДН-15-790/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-15-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-15-790/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-15-790/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
