Ответвитель мощности KADAMM ДН-138/960-N — 2:1…1000:1, 138–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

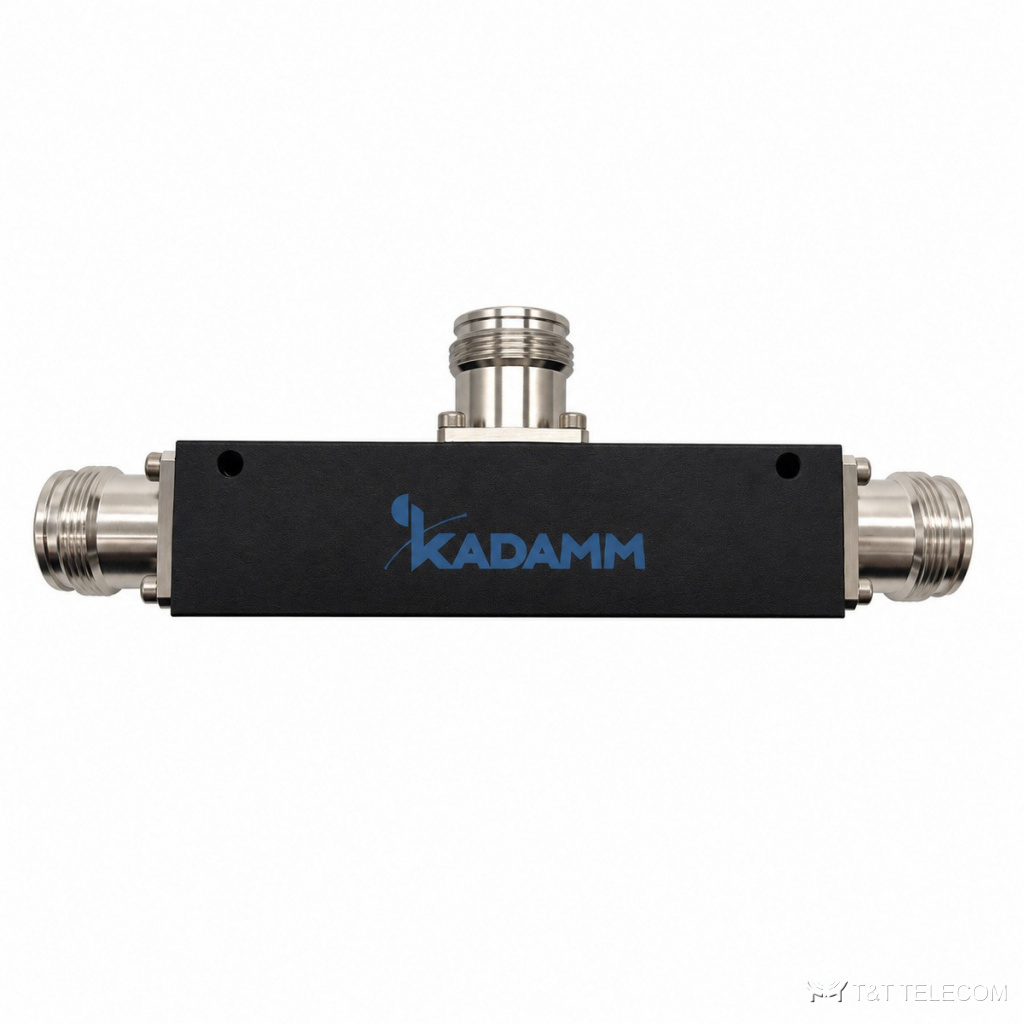

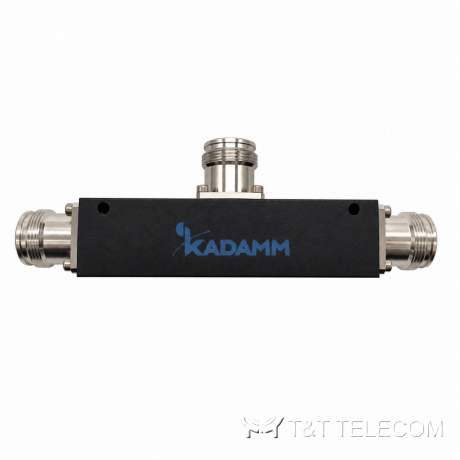

KADAMM ДН-138/960-N: ответвитель мощности, полоса 138–960 МГц, ответвление 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1. ДН-138/960-N отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Ключевые данные ДН-138/960-N: мощность 200 Вт средняя; разъёмы N.
Где применяют
- Полосы ДН-138/960-N охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Распределённые антенные системы: ДН-138/960-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Потери магистрали | 0,4–2,3 дБ (по исполнению; у ДН-4-138/960-N в источнике не указаны) |
| Допуск ответвления | ±0,8–2,0 дБ (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Деление | Магистраль | Отвод | Допуск | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДН-2-138/960-N | 2:1 | −2,3 дБ | −4,8 дБ | ±1,3 дБ | ≤1,40 | 200 Вт |
| KADAMM ДН-3-138/960-N | 3:1 | −1,8 дБ | −6,1 дБ | ±1,3 дБ | ≤1,40 | 200 Вт |
| KADAMM ДН-4-138/960-N | 4:1 | — | −7,0 дБ | ±0,8 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-5-138/960-N | 5:1 | −1,35 дБ | −7,8 дБ | ±1,0 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-6-138/960-N | 6:1 | −1,1 дБ | −8,5 дБ | ±0,8 дБ | ≤1,35 | 200 Вт |
| KADAMM ДН-10-138/960-N | 10:1 | −0,9 дБ | −10,5 дБ | ±1,1 дБ | ≤1,30 | 200 Вт |
| KADAMM ДН-20-138/960-N | 20:1 | −0,7 дБ | −13,0 дБ | ±1,2 дБ | ≤1,30 | 200 Вт |
| KADAMM ДН-30-138/960-N | 30:1 | −0,5 дБ | −15,3 дБ | ±1,25 дБ | ≤1,30 | 200 Вт |
| KADAMM ДН-100-138/960-N | 100:1 | −0,4 дБ | −20,1 дБ | ±1,5 дБ | ≤1,30 | 200 Вт |
| KADAMM ДН-1000-138/960-N | 1000:1 | −0,4 дБ | −30,1 дБ | ±2,0 дБ | ≤1,30 | 200 Вт |
Как подобрать
- Номинал ответвления ДН-138/960-N (2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Допустимая мощность ДН-138/960-N — 200 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ДН-138/960-N (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДН-138/960-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ДН-138/960-N?
N; другие исполнения — уточняйте при заказе.
Чем ДН-138/960-N отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-138/960-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-138/960-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
