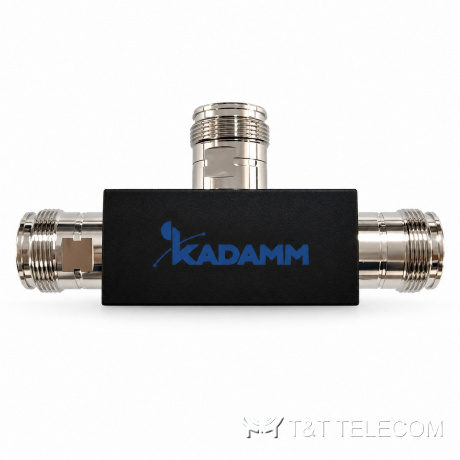

Ответвитель мощности KADAMM ДН-15-790/2700 — 790–2700 МГц, ответвление 15 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-15-790/2700 — ответвитель мощности для частот 790–960 / 1700–2700 МГц, ответвление 15,3 дБ. ДН-15-790/2700 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Параметры ДН-15-790/2700 коротко: потери 0,01–0,45 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Полосы ДН-15-790/2700 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-15-790/2700 и соседних номиналов выравнивает уровни на антеннах.
- Монтаж ДН-15-790/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 15,3 дБ |
| Допуск ответвления | ±1,25 дБ |
| Вносимые потери | 0,01–0,45 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Подбор под проект
- Номинал ответвления ДН-15-790/2700 (15,3 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- В магистраль ДН-15-790/2700 вносит 0,01–0,45 дБ (основной тракт) — это закладывают в расчёт для дальних антенн.
- Мощность на входах ДН-15-790/2700 — не выше 200 Вт (средняя).
- В общих трактах операторов важен PIM3 — у ДН-15-790/2700 он ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-15-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-15-790/2700: −35 … +75 °C.
Поставка и документы
KADAMM ДН-15-790/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДН-15-790/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-15-790/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-15-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-15-790/2700 в обратную сторону?
Порты ДН-15-790/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
