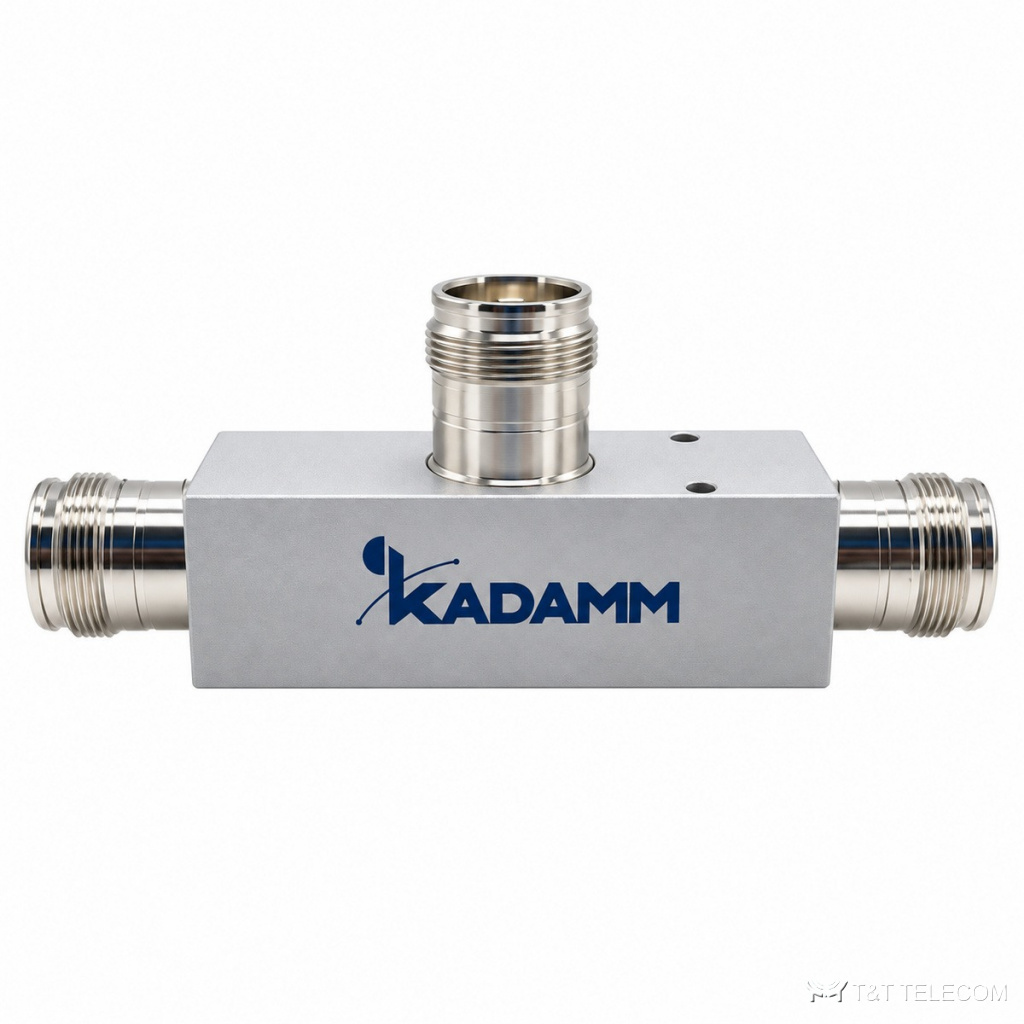

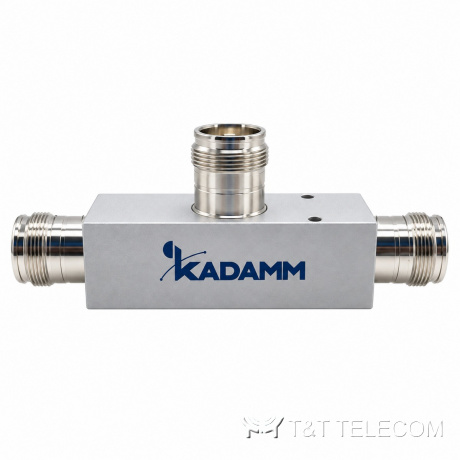

Ответвитель мощности KADAMM ДН-7-380/3800 — 380–3800 МГц, ответвление 7 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-7-380/3800 — ответвитель мощности на 380–3800 МГц, ответвление 7 дБ. Неравноплечий делитель ДН-7-380/3800 делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Параметры ДН-7-380/3800 коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10.
Где применяют
- Через ДН-7-380/3800 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: ДН-7-380/3800 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Деление мощности | -1,0 дБ |
| Переходное ослабление | 7 дБ |
| Потери рассеяния | 0,3 дБ |
| КСВН | ≤1,25 (698–2700 МГц), ≤1,35 (380–3800 МГц) |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Масса | 0,23 кг |
На что смотреть при выборе
- Номинал ответвления ДН-7-380/3800 (7 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ДН-7-380/3800 — 0,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах ДН-7-380/3800 — не выше 300 Вт.
- Интермодуляция ДН-7-380/3800: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-7-380/3800 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-7-380/3800: −35 … +75 °C.
Поставка и документы
KADAMM ДН-7-380/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ДН-7-380/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-7-380/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-7-380/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-7-380/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
