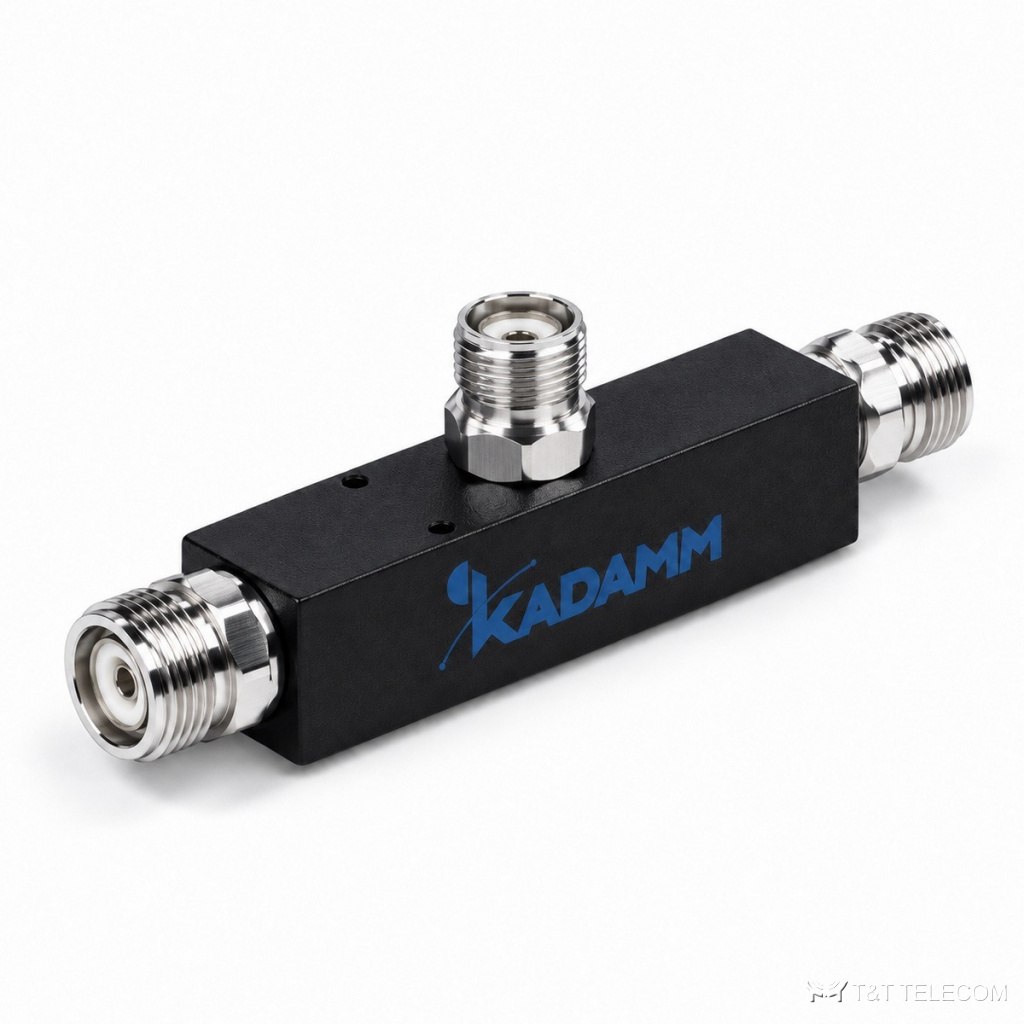

KADAMM ДН-698/6000-43 — ответвитель мощности на 698–960 / 1710–6000 МГц, ответвление 2:1, 3:1, 4:1, 6:1, 8:1, 10:1, 20:1, 30:1, 100:1, 1000:1. С помощью ДН-698/6000-43 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Ключевые данные ДН-698/6000-43: PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Область применения
- Через ДН-698/6000-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ДН-698/6000-43 и соседних номиналов выравнивает уровни на антеннах.
- Монтаж ДН-698/6000-43 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–6000 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 6:1, 8:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Потери магистрали | 0,4–3,1 дБ (по исполнению) |
| Допуск ответвления | ±0,8–2,0 дБ (по исполнению) |
| КСВН | ≤1,50 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| КСВН по полосе | ≤1,30 на 698–960 и 1710–2700 МГц, ≤1,50 на 2700–6000 МГц |
| Габариты | 105×25×25 мм (без разъёмов) |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −25 … +65 °C |
| Исполнение | IP67, помещение и улица |
Артикулы серии
| Артикул | Деление | Магистраль | Отвод | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|---|
| KADAMM ДН-2-698/6000-43 | 2:1 | −3,1 дБ | −4,8 дБ | ±0,8 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-3-698/6000-43 | 3:1 | −2,6 дБ | −6,1 дБ | ±0,8 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-4-698/6000-43 | 4:1 | −2,0 дБ | −7,0 дБ | ±0,8 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-6-698/6000-43 | 6:1 | −1,4 дБ | −8,6 дБ | ±0,8 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-8-698/6000-43 | 8:1 | −1,3 дБ | −9,5 дБ | ±1,0 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-10-698/6000-43 | 10:1 | −1,2 дБ | −10,4 дБ | ±1,0 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-20-698/6000-43 | 20:1 | −1,0 дБ | −13,2 дБ | ±1,25 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-30-698/6000-43 | 30:1 | −0,8 дБ | −15,1 дБ | ±1,25 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-100-698/6000-43 | 100:1 | −0,5 дБ | −20,1 дБ | ±1,5 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-1000-698/6000-43 | 1000:1 | −0,4 дБ | −30,1 дБ | ±2,0 дБ | ≤1,50 | ≤−160 дБн | 200 Вт |
Как подобрать
- Переходное ослабление ДН-698/6000-43 — 2:1, 3:1, 4:1, 6:1, 8:1, 10:1, 20:1, 30:1, 100:1, 1000:1; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Допустимая мощность ДН-698/6000-43 — 200 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция ДН-698/6000-43: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-698/6000-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-698/6000-43: −25 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДН-698/6000-43 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ДН-698/6000-43?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-698/6000-43 в обратную сторону?
Порты ДН-698/6000-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-698/6000-43?
4.3-10; другие исполнения — уточняйте при заказе.
