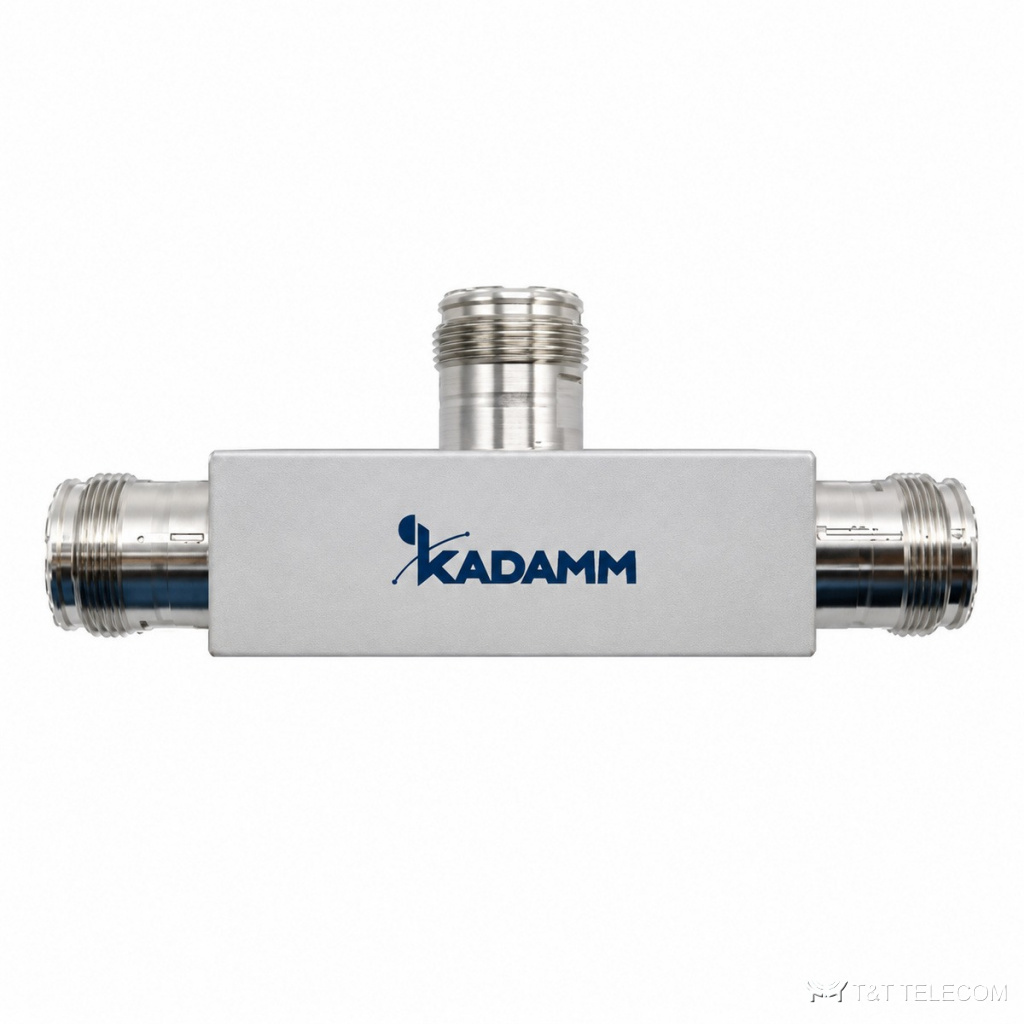

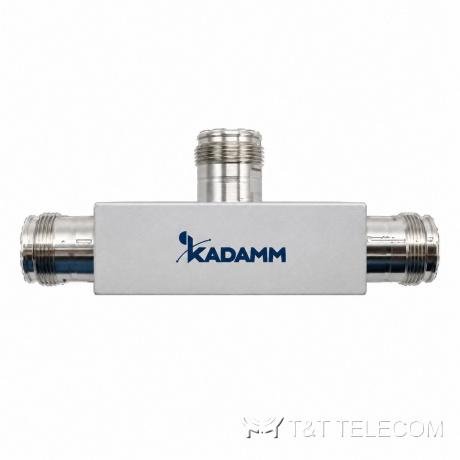

Ответвитель мощности KADAMM ДН-350/2700-N — 2:1…1000:1, 350–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-350/2700-N — ответвитель мощности на 350–2700 МГц, ответвление 2:1, 4:1, 10:1, 30:1, 100:1, 1000:1. ДН-350/2700-N отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Ключевые данные ДН-350/2700-N: PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы N.
Для каких систем подходит
- Полосы ДН-350/2700-N охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Разводка сигнала ретранслятора по этажам: ДН-350/2700-N забирает часть мощности, остальное идёт дальше.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–2700 МГц |
| Коэффициенты деления | 2:1, 4:1, 10:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Допуск ответвления | ±1,2–2,0 дБ (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Деление | Отвод | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДН-2-350/2700-N | 2:1 | −4,8 дБ | ±1,5 дБ | ≤1,40 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-4-350/2700-N | 4:1 | −7,0 дБ | ±1,5 дБ | ≤1,35 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-10-350/2700-N | 10:1 | −10,5 дБ | ±1,2 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-30-350/2700-N | 30:1 | −15,3 дБ | ±1,25 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-100-350/2700-N | 100:1 | −20,1 дБ | ±1,5 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| KADAMM ДН-1000-350/2700-N | 1000:1 | −30,1 дБ | ±2,0 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
Подбор под проект
- Номинал ответвления ДН-350/2700-N (2:1, 4:1, 10:1, 30:1, 100:1, 1000:1) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Допустимая мощность ДН-350/2700-N — 200 Вт средняя; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ДН-350/2700-N он ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-350/2700-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДН-350/2700-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДН-350/2700-N?
N; другие исполнения — уточняйте при заказе.
Чем ДН-350/2700-N отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-350/2700-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-350/2700-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
