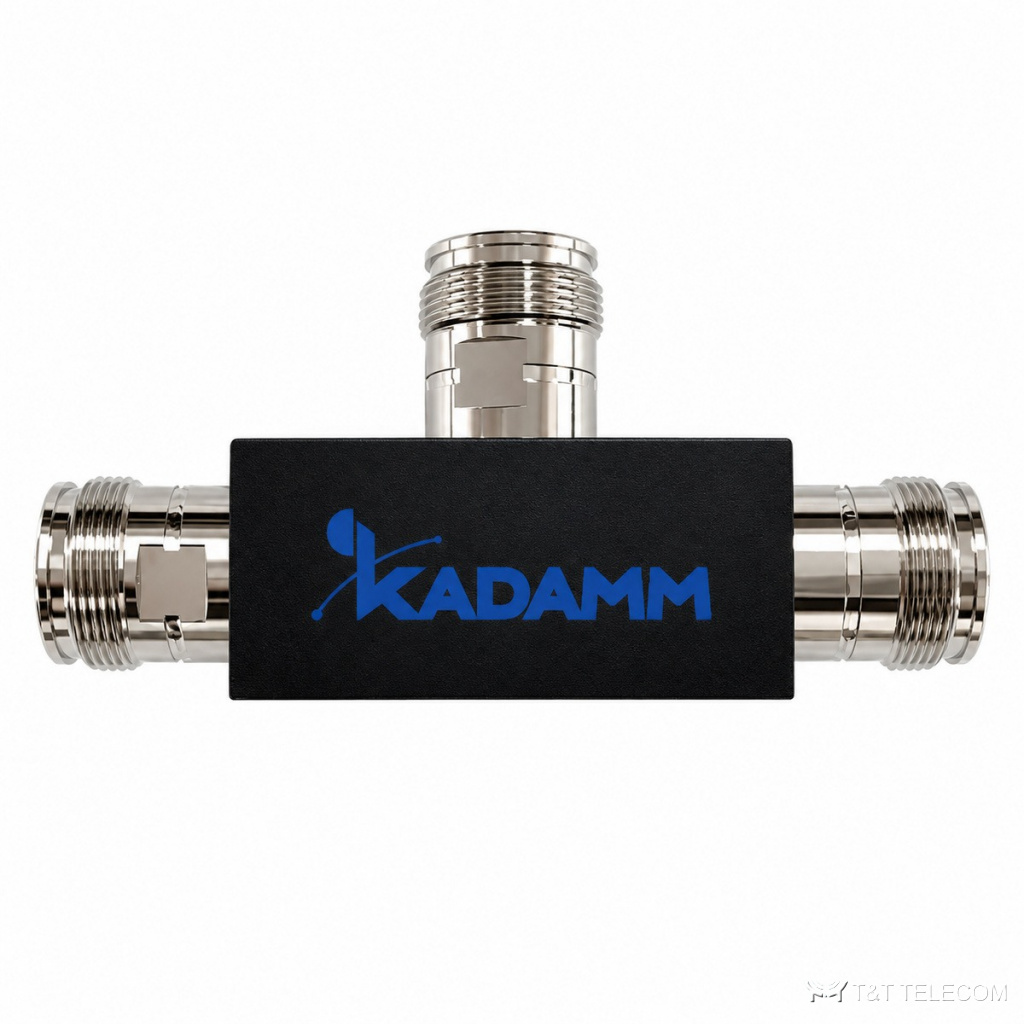

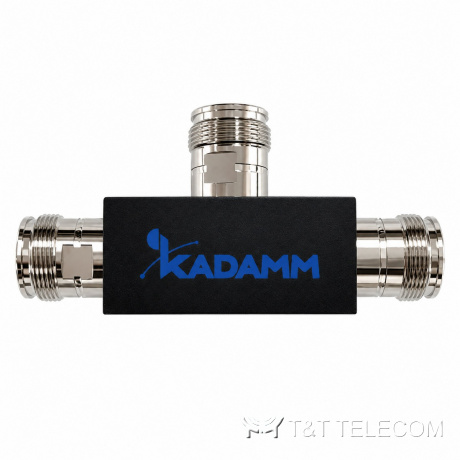

Ответвитель мощности KADAMM ДН-9-790/2700 — 790–2700 МГц, ответвление 9 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-9-790/2700 — ответвитель мощности на 790–960 / 1700–2700 МГц, ответвление 9,0 дБ. ДН-9-790/2700 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Основное по ДН-9-790/2700: потери 0,30–1,25 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Через ДН-9-790/2700 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Разводка сигнала ретранслятора по этажам: ДН-9-790/2700 забирает часть мощности, остальное идёт дальше.
- Наружная установка: исполнение ДН-9-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 9,0 дБ |
| Допуск ответвления | ±1,0 дБ |
| Вносимые потери | 0,30–1,25 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Подбор под проект
- Переходное ослабление ДН-9-790/2700 — 9,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-9-790/2700 вносит 0,30–1,25 дБ (основной тракт) — это закладывают в расчёт для дальних антенн.
- Мощность на входах ДН-9-790/2700 — не выше 200 Вт (средняя).
- В общих трактах операторов важен PIM3 — у ДН-9-790/2700 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-9-790/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-9-790/2700: −35 … +75 °C.
Поставка и документы
KADAMM ДН-9-790/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДН-9-790/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-9-790/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-9-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-9-790/2700 в обратную сторону?
Порты ДН-9-790/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
