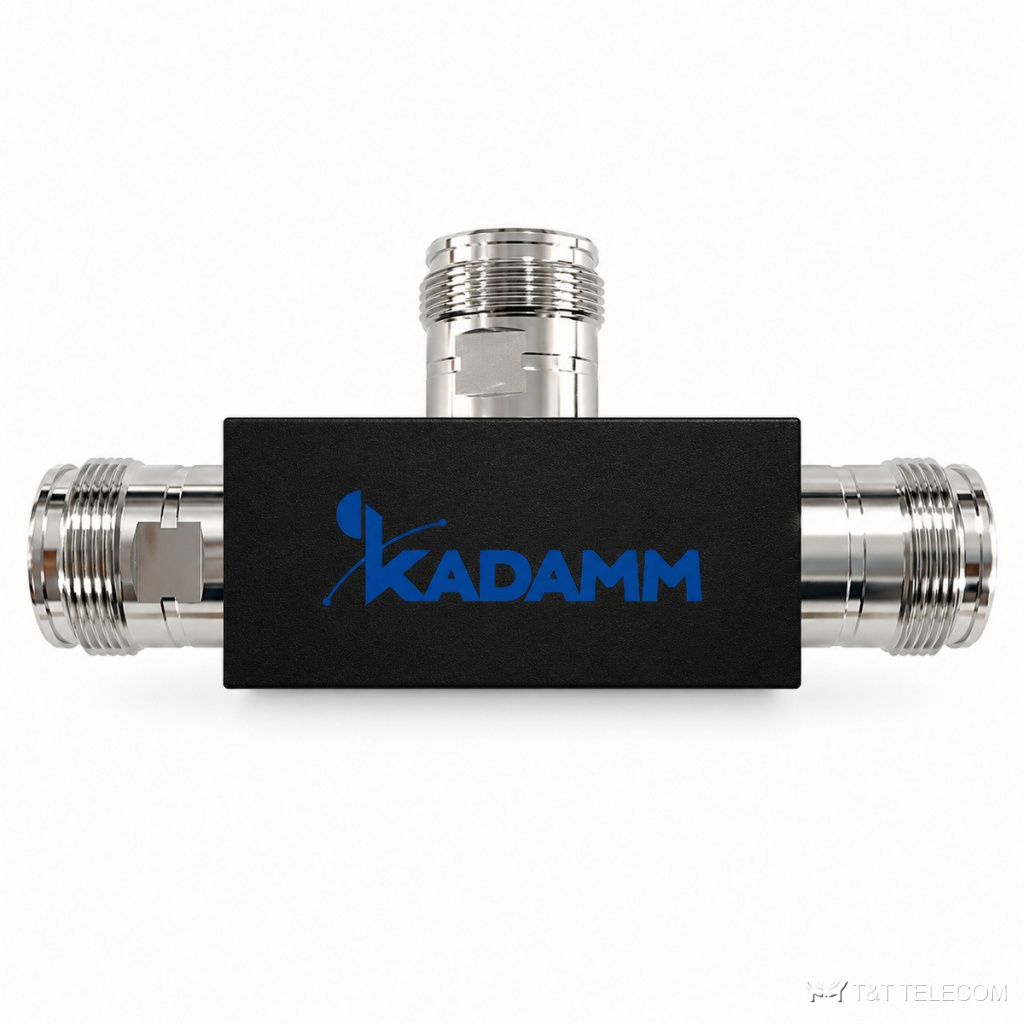

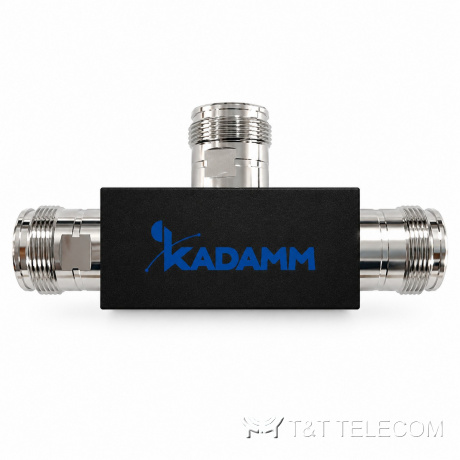

Ответвитель мощности KADAMM ДН-10-790/2700 — 790–2700 МГц, ответвление 10 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-10-790/2700: ответвитель мощности, полоса 790–960 / 1700–2700 МГц, ответвление 10,5 дБ. С помощью ДН-10-790/2700 строят последовательные цепочки антенн: каждый отвод забирает свою долю, и уровни на антеннах получаются ровными. Ключевые данные ДН-10-790/2700: потери 0,20–0,80 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Диапазоны ДН-10-790/2700 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Разводка сигнала ретранслятора по этажам: ДН-10-790/2700 забирает часть мощности, остальное идёт дальше.
- Монтаж ДН-10-790/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 10,5 дБ |
| Допуск ответвления | ±1,0 дБ |
| Вносимые потери | 0,20–0,80 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Как подобрать
- Переходное ослабление ДН-10-790/2700 — 10,5 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Потери в магистрали ДН-10-790/2700 — 0,20–0,80 дБ (основной тракт); их учитывают для следующих антенн цепочки.
- Допустимая мощность ДН-10-790/2700 — 200 Вт (средняя); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ДН-10-790/2700 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ДН-10-790/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДН-10-790/2700: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДН-10-790/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДН-10-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ДН-10-790/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-10-790/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-10-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
