Волноводные переходы и вращающиеся сочленения

Подбор по параметрам
Название



Страницы: 1 2 След.
Страницы: 1 2 След.

Волноводно-коаксиальный переход соединяет волноводный тракт с кабелем или прибором: внутри него зонд или гребень возбуждает в волноводе основную волну. Волноводные переходы стыкуют разные сечения, прямоугольный волновод с круглым или эллиптическим, а вращающиеся сочленения передают СВЧ-сигнал на поворачивающуюся антенну без скручивания кабеля.

В разделе KADAMM 28 серий, около 704 моделей. Коаксиально-волноводные переходы ВКП — 166 моделей 640 МГц – 112 ГГц, торцевые ВКП-Т и угловые ВКП-У — 320 МГц – 110 ГГц, повышенной мощности ВКП-ПМ — до 112 ГГц, для двухгребневых волноводов ВКП-Н — 840 МГц – 40 ГГц. Переходы между смежными сечениями ВВП-С доходят до 261 ГГц, с прямоугольного на круглый — ВВП-ПК, на эллиптический — ВЭП. Вращающиеся переходы: коаксиальные ВСЧ (74 модели до 50 ГГц), волноводные ВСЧ-1 прямые, угловые и U-образные, двухканальные ВСЧ-2-В и многоканальные ВСЧ-МК.

Серии

СерияДиапазонМоделейСоединители

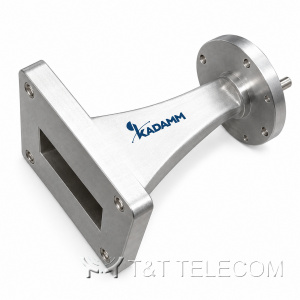

KADAMM ВВП-НС3,22 – 112 ГГц16по таблице исполнений

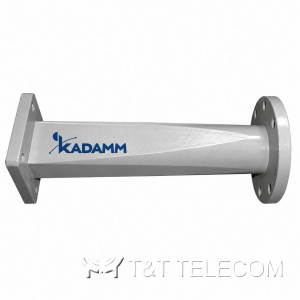

KADAMM ВВП-ПК1,3 – 112 ГГц23по таблице исполнений

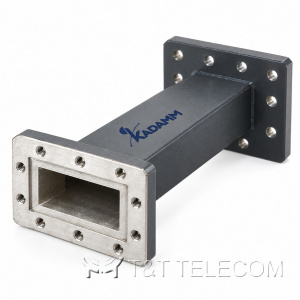

KADAMM ВВП-С960 МГц – 261 ГГц28по таблице исполнений

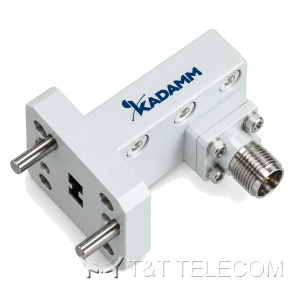

KADAMM ВКП640 МГц – 112 ГГц166SMA

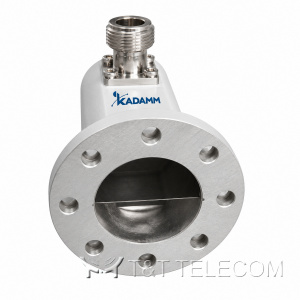

KADAMM ВКП-К1,76 – 38,8 ГГц16N

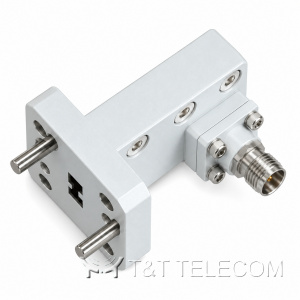

KADAMM ВКП-Н840 МГц – 40 ГГц32N

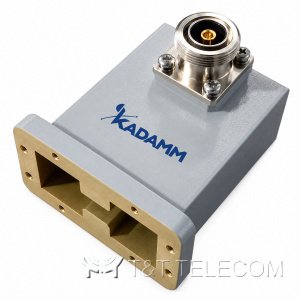

KADAMM ВКП-Н-ПМ840 МГц – 18 ГГц14N

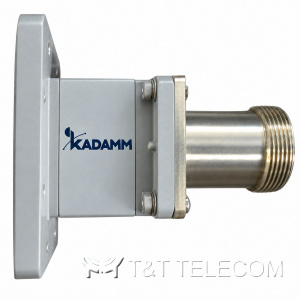

KADAMM ВКП-Н-Т840 МГц – 40 ГГц13N

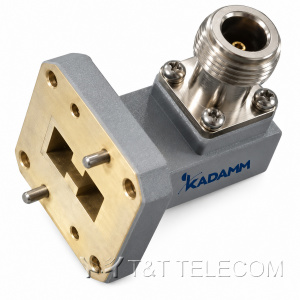

KADAMM ВКП-Н-У840 МГц – 40 ГГц13N

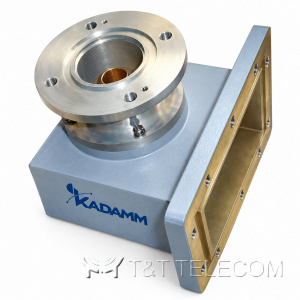

KADAMM ВКП-ПМ640 МГц – 112 ГГц43N

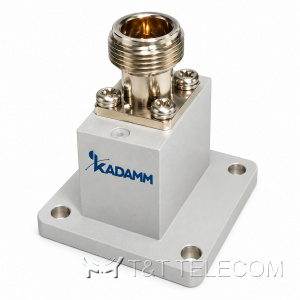

KADAMM ВКП-Т320 МГц – 110 ГГц41N
KADAMM ВКП-У320 МГц – 110 ГГц41N
KADAMM ВМГ2,45 ГГц2по таблице исполнений
KADAMM ВМП-Т2,6 – 40 ГГц13по таблице исполнений
KADAMM ВМП-У2,6 – 40 ГГц13по таблице исполнений

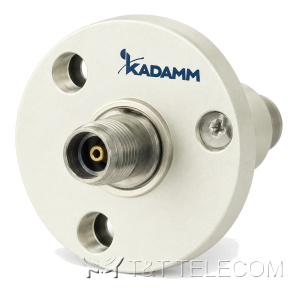

KADAMM ВСЧдо 50 ГГц74SMA

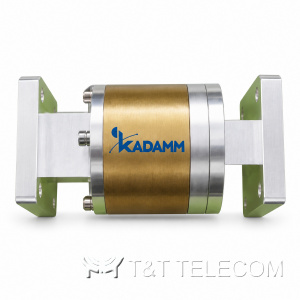

KADAMM ВСЧ-1-I2,6 – 59,6 ГГц15по таблице исполнений

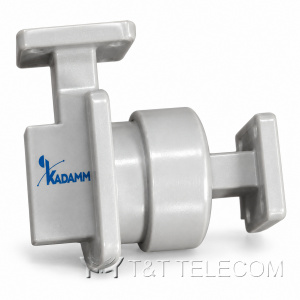

KADAMM ВСЧ-1-L2,6 – 59,6 ГГц15по таблице исполнений

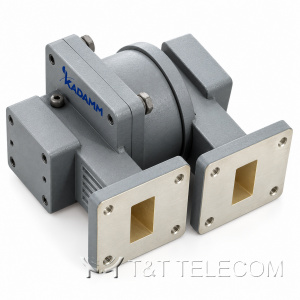

KADAMM ВСЧ-1-U2,6 – 59,6 ГГц15по таблице исполнений

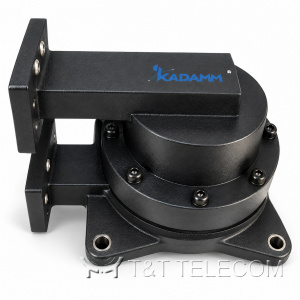

KADAMM ВСЧ-1-ВМ1,13 – 75,8 ГГц29по таблице исполнений

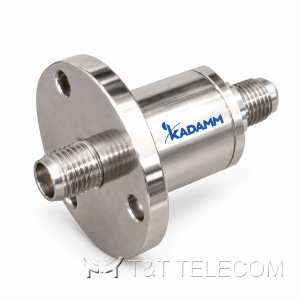

KADAMM ВСЧ-1-Кдо 40 ГГц8по таблице исполнений

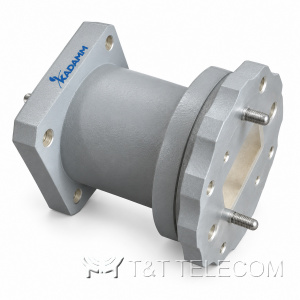

KADAMM ВСЧ-1-Н840 МГц – 40 ГГц25по таблице исполнений

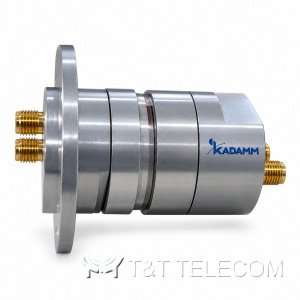

KADAMM ВСЧ-2до 5 ГГц2SMA

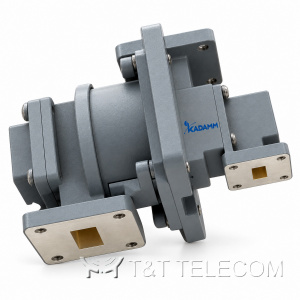

KADAMM ВСЧ-2-В2,6 – 40 ГГц14по таблице исполнений

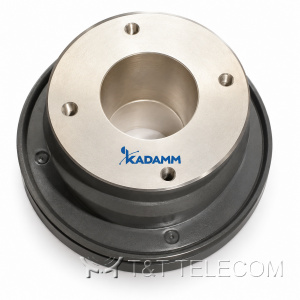

KADAMM ВСЧ-КВ2 – 31 ГГц12по таблице исполнений

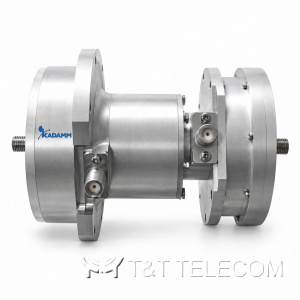

KADAMM ВСЧ-МКдо 16 ГГц5SMA

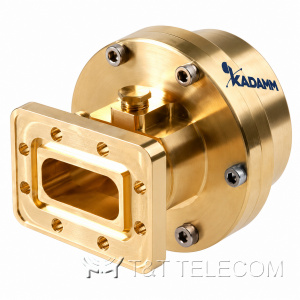

KADAMM ВЭП2,2 – 86 ГГц12по таблице исполнений

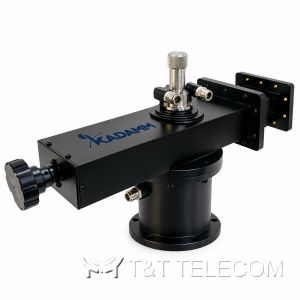

KADAMM ПТВ2,4 – 2,5 ГГц4по таблице исполнений

Где применяют переходы и сочленения

  • Подключение волноводных антенн, фильтров и нагрузок к анализатору цепей и генератору через коаксиально-волноводный переход.
  • Стыковка волноводного тракта с микрополосковой платой приёмопередатчика — переходы ВМП-Т и ВМП-У (2,6 – 40 ГГц).
  • Поворотные антенны радиолокаторов и следящих систем: вращающиеся сочленения ВСЧ-1-ВМ высокой мощности до 75,8 ГГц.
  • Вывод энергии магнетрона в волновод — вводы ВМГ на 2,45 ГГц для промышленных СВЧ-установок.

Как подобрать переход

  • Сечение волновода и тип фланца — по ним выбирают исполнение в любой серии ВКП и ВВП.
  • Коаксиальный соединитель: N для 840 МГц – 40 ГГц, SMA, 2,92 мм, 2,4 мм, 1,85 мм и 1,0 мм для миллиметрового диапазона.
  • Геометрия: торцевой ВКП-Т (соосный) или угловой ВКП-У (разъём сбоку) — по компоновке стенда.
  • Мощность: для передатчиков — ВКП-ПМ и ВКП-Н-ПМ повышенной мощности.
  • Для вращающегося сочленения — число каналов (одно-, двух- или многоканальное), форма (I, L, U) и полоса.

Вопросы и ответы

Какой волноводно-коаксиальный переход нужен для 26,5 – 40 ГГц?
Переход ВКП соответствующего сечения с соединителем 2,92 мм; при широкой полосе 840 МГц – 40 ГГц используют двухгребневый волновод и серию ВКП-Н.

Есть ли вращающиеся сочленения для круглого волновода?
Да, серия ВСЧ-КВ — 12 моделей в полосе 2 – 31 ГГц.

Смотрите также

Назовите сечение, соединитель и полосу — подберём переход или сочленение KADAMM.
