Прямоугольный волновод — основа волноводного тракта: металлическая труба с точно выдержанным внутренним сечением, по которой распространяется основная волна. Сечение определяет рабочую полосу, поэтому волновод СВЧ подбирают по частоте, а все изгибы, скрутки и вставки тракта — того же типоразмера и с совместимыми фланцами. Гибкий волновод компенсирует температурные деформации, вибрацию и неточность монтажа.

В разделе KADAMM 23 серии, около 504 моделей. Прямые секции ВП — 34 сечения 320 МГц – 330 ГГц, герметизируемые ВП-Г и Н-образные ВП-Н — до 40 ГГц, трубы-заготовки ВТ — до 112 ГГц. Гибкие волноводы: скручиваемые ВГ-С (1,45 – 50,1 ГГц), бесшовные ВГ-Б (1,13 – 112 ГГц), двухгребневые ВГ-Н. Изгибы ВИ-П (50 моделей, до 330 ГГц) и ВИ-У, скрутки ВСК, гермовводы ГВ, секции подачи давления ВПД. Фланцевые принадлежности ПФВ: прокладки, уплотнительные кольца, шайбы, заглушки, опоры и подвесы.

Серии

СерияДиапазонМоделейСоединители

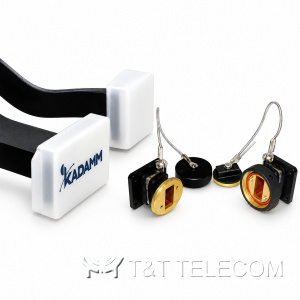

KADAMM ВБС2,6 – 50 ГГц14по таблице исполнений
KADAMM ВГ-Б1,13 – 112 ГГц19по таблице исполнений

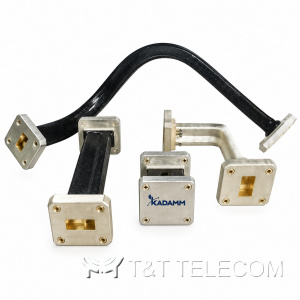

KADAMM ВГ-Н5,8 – 40 ГГц4по таблице исполнений

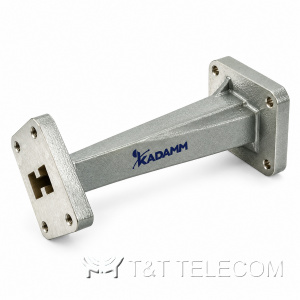

KADAMM ВГ-С1,45 – 50,1 ГГц14по таблице исполнений

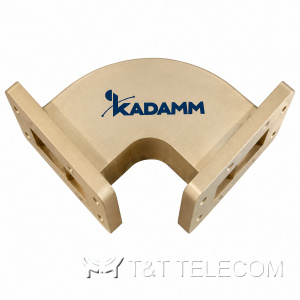

KADAMM ВИ-Н840 МГц – 40 ГГц26по таблице исполнений

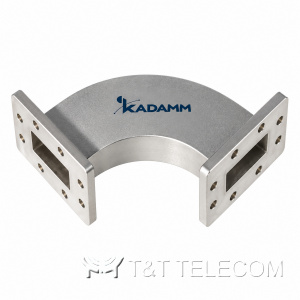

KADAMM ВИ-П1,72 – 330 ГГц50по таблице исполнений

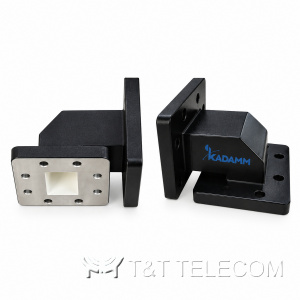

KADAMM ВИ-У320 МГц – 40 ГГц48по таблице исполнений
KADAMM ВП320 МГц – 330 ГГц34по таблице исполнений
KADAMM ВП-Г320 МГц – 40 ГГц24по таблице исполнений
KADAMM ВП-Н840 МГц – 40 ГГц13по таблице исполнений
KADAMM ВПД1,13 – 112 ГГц22по таблице исполнений
KADAMM ВСК1,72 – 112 ГГц20по таблице исполнений
KADAMM ВСК-Н840 МГц – 40 ГГц13по таблице исполнений
KADAMM ВТ320 МГц – 112 ГГц22по таблице исполнений

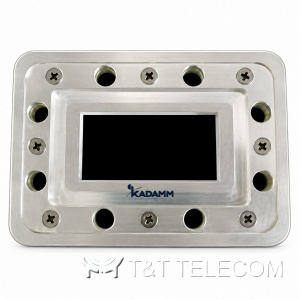

KADAMM ГВ320 МГц – 112 ГГц29по таблице исполнений

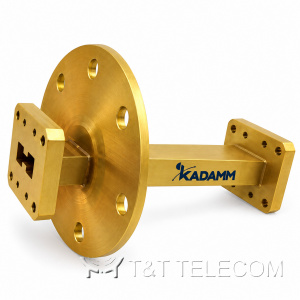

KADAMM ГВ-Н840 МГц – 40 ГГц13по таблице исполнений
KADAMM ПФВ-З—20по таблице исполнений

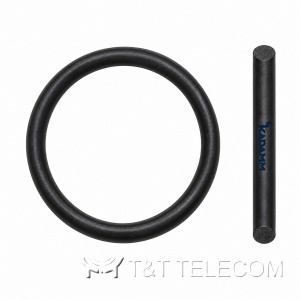

KADAMM ПФВ-К—33по таблице исполнений

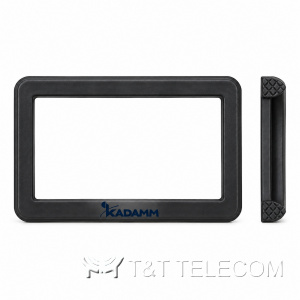

KADAMM ПФВ-КД—17по таблице исполнений
KADAMM ПФВ-О—5по таблице исполнений

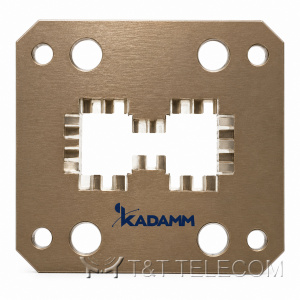

KADAMM ПФВ-П320 МГц – 112 ГГц29по таблице исполнений
KADAMM ПФВ-С—10по таблице исполнений
KADAMM ПФВ-Ш320 МГц – 112 ГГц25по таблице исполнений

Где применяют волноводы KADAMM

  • Фидерные тракты радиорелейных и спутниковых станций с герметизацией и подачей осушенного воздуха через секции ВПД.
  • Тракты радиолокаторов, где прямоугольный волновод передаёт импульсную мощность от передатчика к антенне.
  • Лабораторные стенды миллиметрового диапазона: короткие прямые секции, плавные изгибы и скрутки для стыковки узлов.
  • Ввод волноводного тракта в гермообъём через гермовводы ГВ и ГВ-Н.

Как выбрать волновод и принадлежности

  • Определите сечение по рабочей полосе: в серии ВП есть 34 сечения от 320 МГц до 330 ГГц.
  • Выберите тип: жёсткий прямой ВП, герметизируемый ВП-Г, двухгребневый ВП-Н для широкой полосы 840 МГц – 40 ГГц.
  • Для подвижного участка — гибкий волновод: ВГ-С допускает скручивание, ВГ-Б (бесшовный) лучше держит давление и мощность.
  • Изгиб в E- или H-плоскости: плавный ВИ-П или уголковый ВИ-У; поворот плоскости поляризации — скрутка ВСК.
  • Заложите прокладки ПФВ-П против утечки СВЧ, уплотнительные кольца ПФВ-К и заглушки ПФВ-З под тип фланцев.

Вопросы и ответы

Чем гибкий волновод скручиваемого типа отличается от бесшовного?
Скручиваемый ВГ-С можно изгибать и закручивать вокруг оси, бесшовный ВГ-Б только изгибается, зато герметичнее и выдерживает большую мощность.

Есть ли круглый волновод?
В этом разделе — прямоугольные и Н-образные волноводы; переходы на круглый волновод и узлы для него собраны в подразделе волноводных переходов.
