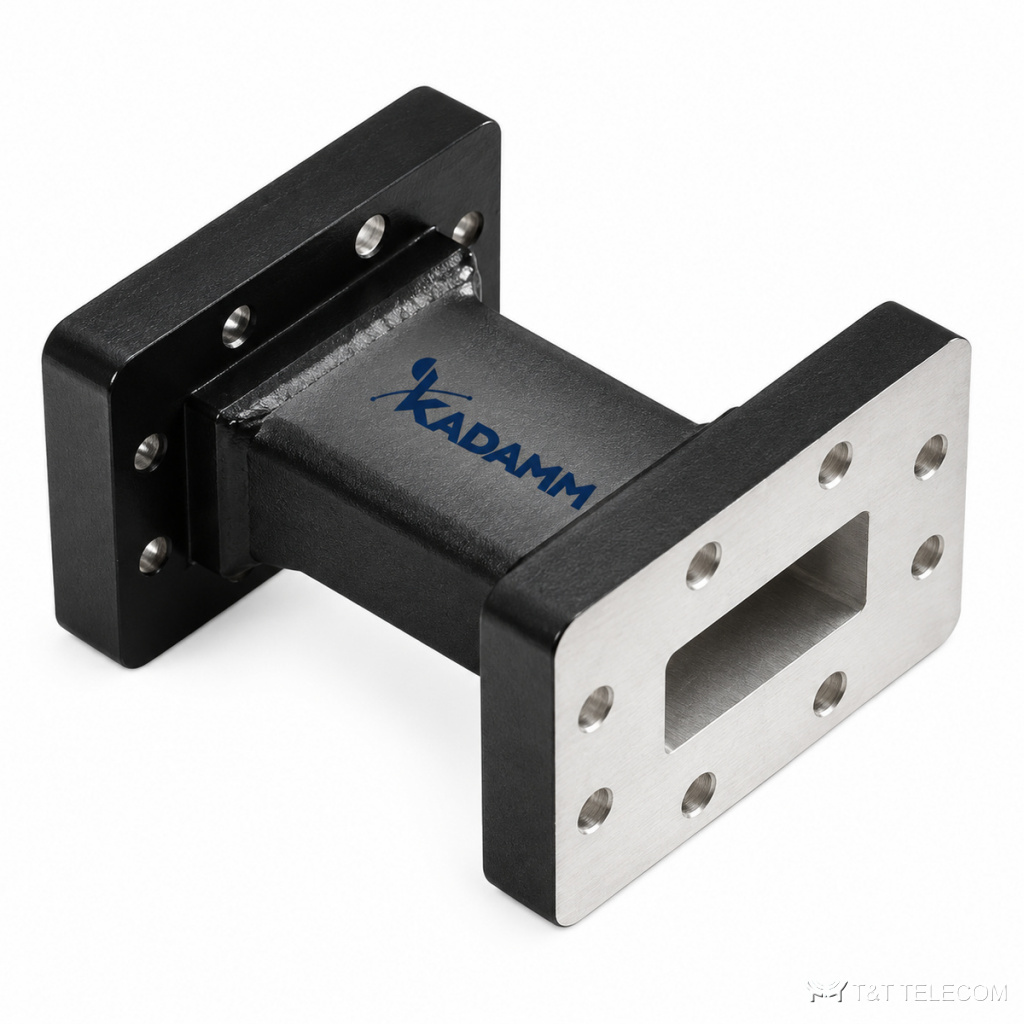

Серия волноводов KADAMM ВГ-С — 1,45 – 50,1 ГГц, соединители по таблице исполнений, 14 моделей

Серия волноводов KADAMM ВГ-С — 1,45 – 50,1 ГГц, соединители по таблице исполнений, 14 моделей
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВГ-С — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВГ-С — серия из 14 волноводов, 1,45 – 50,1 ГГц. ВГ-С передают СВЧ-энергию с минимальными потерями на высоких частотах и мощностях. Коротко о ВГ-С: диапазон 1,45 – 50,1 ГГц; соединители по таблице исполнений; КСВН 1,1–1,4.

Область применения

  • Радиолокация и спутниковая связь — ВГ-С.
  • Радиорелейные станции — ВГ-С.
  • Измерительные установки — ВГ-С.

Исполнения серии ВГ-С

АртикулЧастоты, ГГцКСВНВолноводФланецЗатух., дБ/мRизг. Е, ммRизг. Н, ммМакс. угол скручивания, °/м
KADAMM ВГ-WR1126,57-9,991,1WR112FBP/FBM≤0,3076152308
KADAMM ВГ-WR1375,38-8,171,1WR137FDP/FDM≤0,25100200260
KADAMM ВГ-WR1594,64-7,051,1WR159FDP/FDM≤0,20129258170
KADAMM ВГ-WR1873,94-5,991,1WR187FDP/FDM≤0,18136272155
KADAMM ВГ-WR2232,9-50,11,4WR22FUGP≤4,001836510
KADAMM ВГ-WR2293,22-4,901,1WR229FDP/FDM≤0,15165330132
KADAMM ВГ-WR2826,5-40,01,3WR28FBP/FBM≤2,002040510
KADAMM ВГ-WR3421,7-33,01,3WR34FBP/FBM≤1,503570510
KADAMM ВГ-WR4217,6-26,51,25WR42FBP/FBM≤1,253876510
KADAMM ВГ-WR5114,5-22,01,15WR51FBP/FBM≤1,0050100510
KADAMM ВГ-WR5101,45-2,201,1WR510уточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВГ-WR6211,9-18,01,15WR62FBP/FBM≤0,7056112445
KADAMM ВГ-WR759,84-15,01,15WR75FBP/FBM≤0,5063126436
KADAMM ВГ-WR908,20-12,401,15WR90FBP/FBM≤0,3766132360

Как выбрать модель

  • Сначала выбирают строку ВГ-С по частоте — серия перекрывает 1,45 – 50,1 ГГц.
  • КСВН моделей ВГ-С — от 1,1 до 1,4: чем ниже, тем меньше отражение в тракте.
  • Соединители ВГ-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВГ-С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ВГ-С?
По таблице исполнений ВГ-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВГ-С?
У ВГ-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВГ-С?
Диапазон серии ВГ-С — 1,45 – 50,1 ГГц; полоса конкретной модели — в таблице исполнений.
