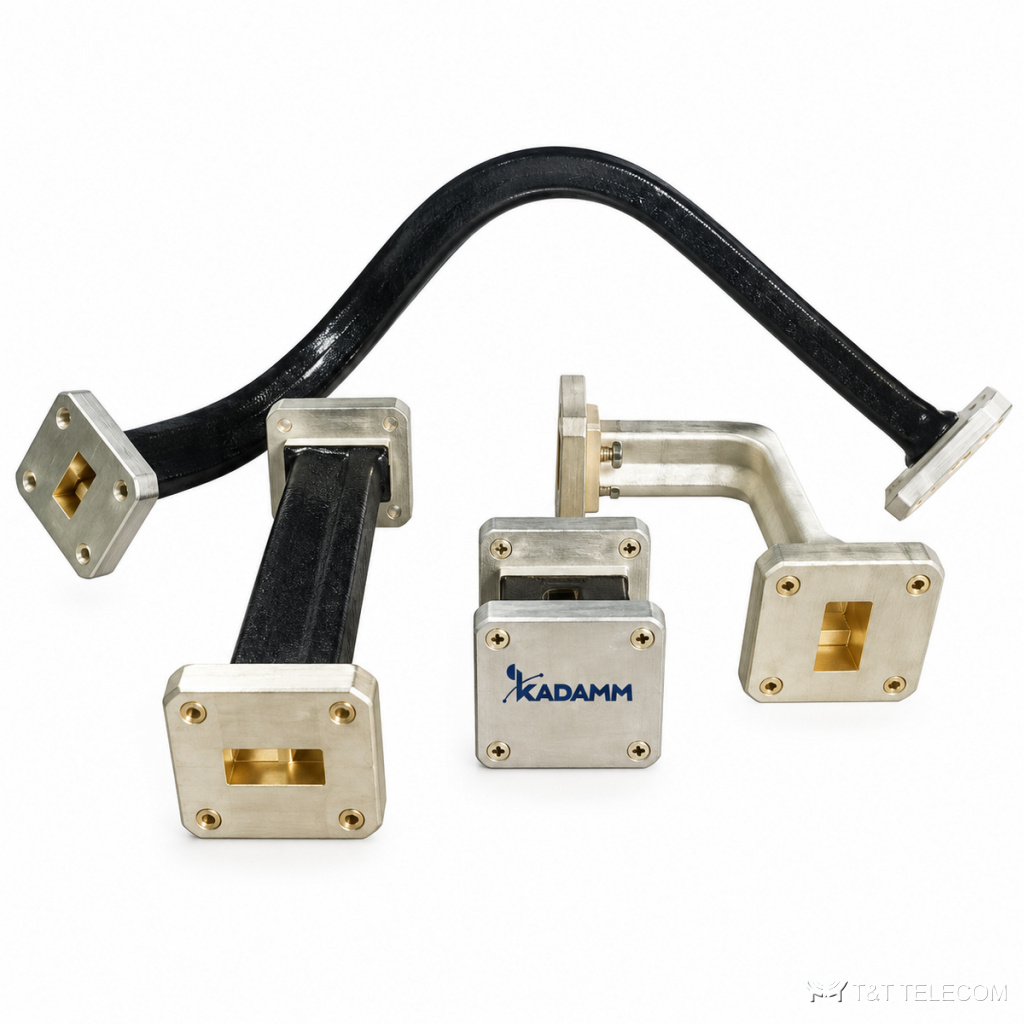

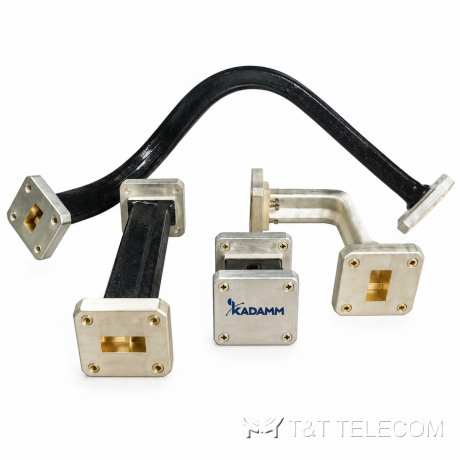

Серия волноводов KADAMM ВГ-Н — 5,8 – 40 ГГц, соединители по таблице исполнений, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ВГ-Н — серия из 4 волноводов, 5,8 – 40 ГГц. Секции ВГ-Н собирают волноводный тракт нужной формы и длины. Коротко о ВГ-Н: диапазон 5,8 – 40 ГГц; соединители по таблице исполнений; КСВН 1,25–1,5.
Область применения
- Измерительные установки — ВГ-Н.
- Радиолокация и спутниковая связь — ВГ-Н.
- Радиорелейные станции — ВГ-Н.
Исполнения серии ВГ-Н
| Артикул | Частоты, ГГц | КСВН | Волновод | Затух., дБ/м | Rизг. Е, мм | Rизг. Н, мм |
|---|---|---|---|---|---|---|
| KADAMM ВГ-WRD180 | 18-40 | 1,5 | WRD180 | 3,42 | 55 | 110 |
| KADAMM ВГ-WRD580 | 5,8-16 | 1,25 | WRD580 | 1,5 | 105 | 210 |
| KADAMM ВГ-WRD650 | 6,5-18 | 1,3 | WRD650 | 1,65 | 90 | 180 |
| KADAMM ВГ-WRD750 | 7,5-18 | 1,3 | WRD750 | 1,65 | 85 | 170 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
На что смотреть при выборе
- Сначала выбирают строку ВГ-Н по частоте — серия перекрывает 5,8 – 40 ГГц.
- КСВН моделей ВГ-Н — от 1,25 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители ВГ-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВГ-Н по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВГ-Н?
По таблице исполнений ВГ-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВГ-Н?
У ВГ-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВГ-Н?
Диапазон серии ВГ-Н — 5,8 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
