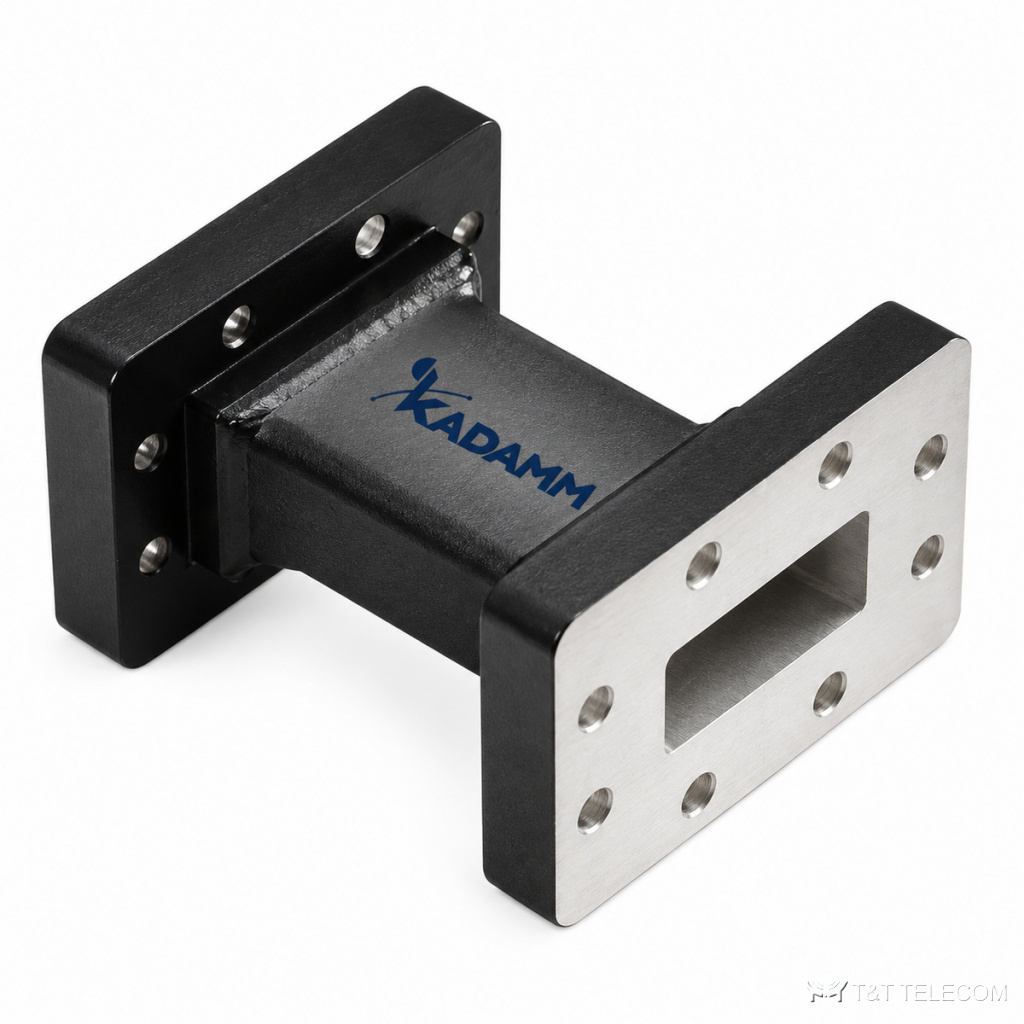

Серия KADAMM ВГ-Б — серия из 19 волноводов, 1,13 – 112 ГГц. Секции ВГ-Б собирают волноводный тракт нужной формы и длины. Основное о ВГ-Б: диапазон 1,13 – 112 ГГц; соединители по таблице исполнений; КСВН 1,1–1,4.
Для каких задач
- Измерительные установки — ВГ-Б.
- Радиолокация и спутниковая связь — ВГ-Б.
- Радиорелейные станции — ВГ-Б.
Исполнения серии ВГ-Б
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Затух., дБ/м | Давление, МПа | Rизг. Е, мм | Rизг. Н, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВГ-WR10-Б | 73,8-112 | 1,4 | WR10 | FUGP | ≤14,00 | ≤0,10 | 48 | 90 |
| KADAMM ВГ-WR112-Б | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | ≤0,35 | ≤0,20 | 76 | 152 |
| KADAMM ВГ-WR137-Б | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | ≤0,30 | ≤0,20 | 100 | 200 |
| KADAMM ВГ-WR15-Б | 49,8-75,8 | 1,3 | WR15 | FUGP | ≤7,00 | ≤0,10 | 50 | 100 |
| KADAMM ВГ-WR159-Б | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | ≤0,26 | ≤0,20 | 129 | 258 |
| KADAMM ВГ-WR187-Б | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | ≤0,24 | ≤0,20 | 160 | 320 |
| KADAMM ВГ-WR22-Б | 32,9-50,1 | 1,40 | WR22 | FUGP | ≤4,10 | ≤0,20 | 11,176 | 23,876 |
| KADAMM ВГ-WR229-Б | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | ≤0,17 | ≤0,20 | 166 | 332 |
| KADAMM ВГ-WR28-Б | 26,5-40,0 | 1,3 | WR28 | FBP/FBM | ≤2,40 | ≤0,20 | 20 | 40 |
| KADAMM ВГ-WR284-Б | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | ≤0,15 | ≤0,20 | 204 | 408 |
| KADAMM ВГ-WR34-Б | 21,7-33,0 | 1,25 | WR34 | FBP/FBM | ≤1,60 | ≤0,20 | 35 | 70 |
| KADAMM ВГ-WR340-Б | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | ≤0,15 | ≤0,20 | 260 | 520 |
| KADAMM ВГ-WR42-Б | 17,6-26,5 | 1,25 | WR42 | FBP/FBM | ≤1,40 | ≤0,20 | 38 | 76 |
| KADAMM ВГ-WR430-Б | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | ≤0,15 | ≤0,20 | 312 | 624 |
| KADAMM ВГ-WR51-Б | 14,5-22,0 | 1,25 | WR51 | FBP/FBM | ≤1,15 | ≤0,20 | 50 | 100 |
| KADAMM ВГ-WR62-Б | 11,9-18,0 | 1,15 | WR62 | FBP/FBM | ≤0,74 | ≤0,20 | 56 | 112 |
| KADAMM ВГ-WR650-Б | 1,13-1,73 | 1,1 | WR650 | FDP/FDM | ≤0,14 | ≤0,20 | 500 | 1000 |
| KADAMM ВГ-WR75-Б | 9,84-15,0 | 1,15 | WR75 | FBP/FBM | ≤0,65 | ≤0,20 | 63 | 126 |
| KADAMM ВГ-WR90-Б | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | ≤0,45 | ≤0,20 | 66 | 120 |
Как выбрать модель
- Полоса модели ВГ-Б должна перекрывать рабочие частоты (серия: 1,13 – 112 ГГц).
- КСВН моделей ВГ-Б — от 1,1 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители ВГ-Б — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВГ-Б по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВГ-Б?
По таблице исполнений ВГ-Б: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВГ-Б?
У ВГ-Б — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВГ-Б?
Диапазон серии ВГ-Б — 1,13 – 112 ГГц; полоса конкретной модели — в таблице исполнений.
