Серия волноводов KADAMM ВПД — 1,13 – 112 ГГц, соединители по таблице исполнений, 22 модели

Серия волноводов KADAMM ВПД — 1,13 – 112 ГГц, соединители по таблице исполнений, 22 модели
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВПД — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

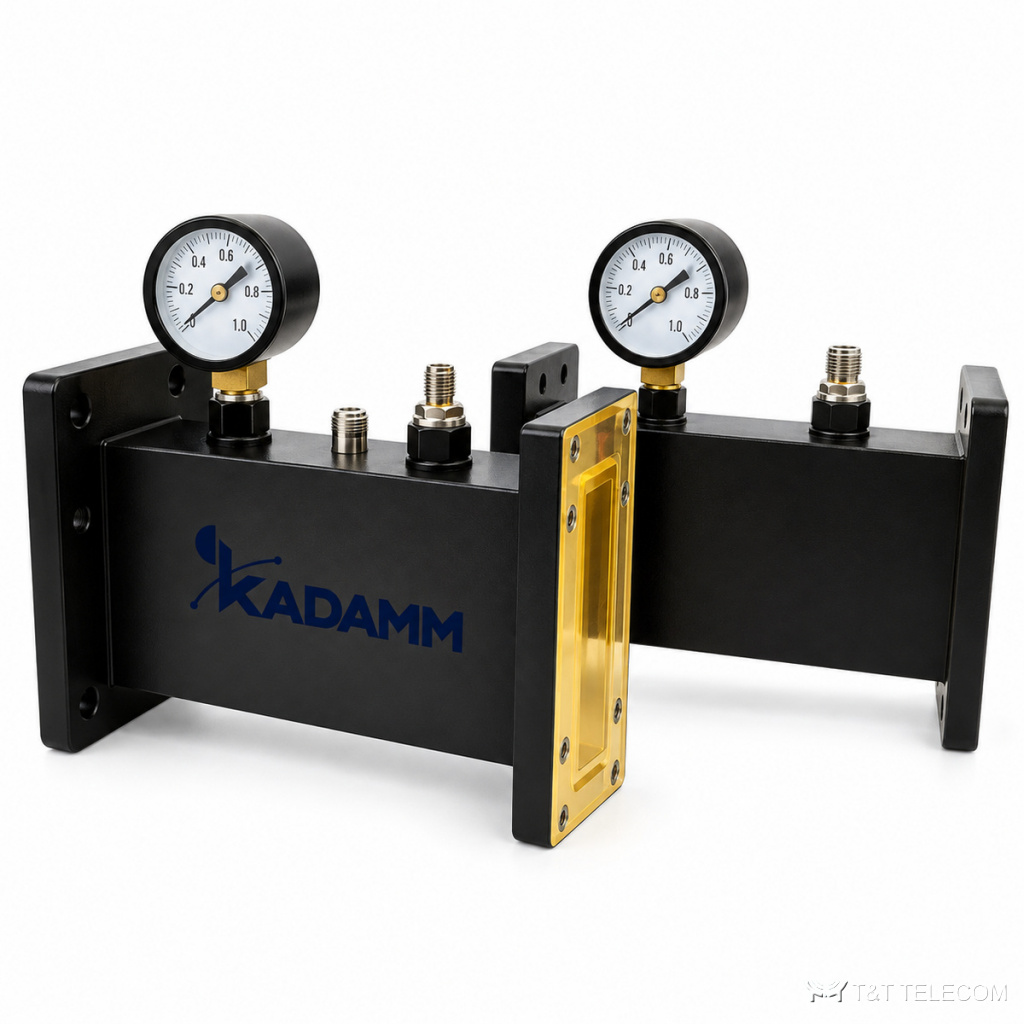

KADAMM ВПД — серия из 22 волноводов, 1,13 – 112 ГГц. Секции ВПД собирают волноводный тракт нужной формы и длины. Параметры ВПД: диапазон 1,13 – 112 ГГц; соединители по таблице исполнений.

Для каких задач

  • Радиолокация и спутниковая связь — ВПД.
  • Радиорелейные станции — ВПД.
  • Измерительные установки — ВПД.

Исполнения серии ВПД

АртикулЧастоты, ГГцВолноводТолщина, ммДавление, PSIG
KADAMM ВПД-WR1073,8-112,0WR101915-20
KADAMM ВПД-WR1126,57-9,99WR1121915-45
KADAMM ВПД-WR1260,5-91,9WR121915-20
KADAMM ВПД-WR1375,38-8,17WR1371915-45
KADAMM ВПД-WR1555,0-65,0WR151915-20
KADAMM ВПД-WR159464-7,05WR1591915-45
KADAMM ВПД-WR1873,94-5,99WR1871915-45
KADAMM ВПД-WR1940,0-60,0WR191915-20
KADAMM ВПД-WR2233,0-50,0WR221915-20
KADAMM ВПД-WR2293,22-4,9WR2291915-45
KADAMM ВПД-WR2826,3-40,0WR281915-45
KADAMM ВПД-WR2842,60-3,95WR2841915-45
KADAMM ВПД-WR3421,7-33,0WR341915-45
KADAMM ВПД-WR3402,17-3,30WR3401915-45
KADAMM ВПД-WR4217,6-26,7WR421915-45
KADAMM ВПД-WR4301,72-2,61WR4301915-45
KADAMM ВПД-WR5114,5-22,0WR511915-45
KADAMM ВПД-WR5101,45-2,20WR5105015-45
KADAMM ВПД-WR6211,9-18,0WR621915-45
KADAMM ВПД-WR6501,13-1,73WR6505015-45
KADAMM ВПД-WR759,84-15,0WR751915-45
KADAMM ВПД-WR908,20-12,40WR901915-45

Общие характеристики

ПараметрЗначение
КСВН, не более1,05

Как выбрать модель

  • Полоса модели ВПД должна перекрывать рабочие частоты (серия: 1,13 – 112 ГГц).
  • Соединители ВПД — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВПД подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ВПД?
У ВПД — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВПД?
Диапазон серии ВПД — 1,13 – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВПД?
К карточке ВПД приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
