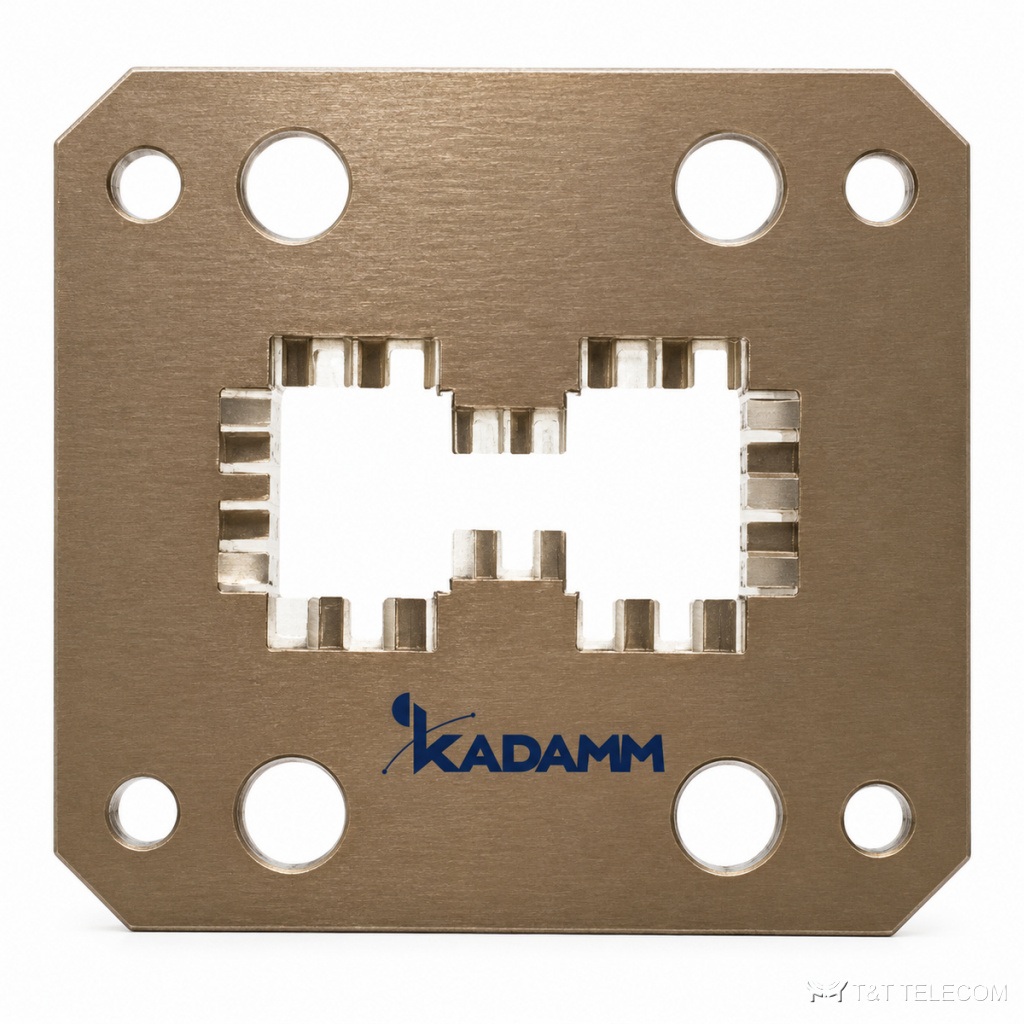

Серия прокладок волноводных фланцев KADAMM ПФВ-П — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей

Серия прокладок волноводных фланцев KADAMM ПФВ-П — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПФВ-П — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПФВ-П — серия из 29 прокладок волноводных фланцев, 320 МГц – 112 ГГц. ПФВ-П герметизируют фланцевое соединение и предотвращают утечку СВЧ-энергии. Параметры ПФВ-П: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений.

Для каких задач

  • Герметизация волноводных трактов — ПФВ-П.
  • Монтаж и ремонт трактов — ПФВ-П.
  • Уличные установки — ПФВ-П.

Исполнения серии ПФВ-П

АртикулЧастоты, ГГцВолноводФланецПокрытиеТолщина, мм
KADAMM ПФВ-П-WR1073,8-112WR10FUGPзолочение0,1
KADAMM ПФВ-П-WR1126,57-9,99WR112FBPсеребрение0,1
KADAMM ПФВ-П-WR11500,64-0,98WR1150FDPсеребрение0,2
KADAMM ПФВ-П-WR1260,5-91,9WR12FUGPзолочение0,1
KADAMM ПФВ-П-WR1375,38-8,17WR137FDPсеребрение0,2
KADAMM ПФВ-П-WR1549,8-75,8WR15FUGPзолочение0,1
KADAMM ПФВ-П-WR15000,49-0,75WR1500FDPсеребрение0,2
KADAMM ПФВ-П-WR1594,64-7,05WR159FDPсеребрение0,2
KADAMM ПФВ-П-WR18000,41-0,62WR1800FDPсеребрение0,2
KADAMM ПФВ-П-WR1873,94-5,99WR187FDPсеребрение0,2
KADAMM ПФВ-П-WR1939,2-59,6WR19FUGPзолочение0,1
KADAMM ПФВ-П-WR21000,35-0,53WR2100FDPсеребрение0,2
KADAMM ПФВ-П-WR2232,9-50,1WR22FUGPзолочение0,1
KADAMM ПФВ-П-WR2293,22-4,90WR229FDPсеребрение0,2
KADAMM ПФВ-П-WR23000,32-0,49WR2300FDPсеребрение0,2
KADAMM ПФВ-П-WR2826,5-40,0WR28FBPсеребрение0,1
KADAMM ПФВ-П-WR2842,60-3,95WR284FDPсеребрение0,2
KADAMM ПФВ-П-WR3421,7-33,0WR34FBPсеребрение0,1
KADAMM ПФВ-П-WR3402,17-3,30WR340FDPсеребрение0,2
KADAMM ПФВ-П-WR4217,6-26,7WR42FBPсеребрение0,1
KADAMM ПФВ-П-WR4301,72-2,61WR430FDPсеребрение0,2
KADAMM ПФВ-П-WR5114,5-22,0WR51FBPсеребрение0,1
KADAMM ПФВ-П-WR5101,45-2,20WR510FDPсеребрение0,2
KADAMM ПФВ-П-WR6211,9-18,0WR62FBPсеребрение0,1
KADAMM ПФВ-П-WR6501,13-1,73WR650FDPсеребрение0,2
KADAMM ПФВ-П-WR759,84-15,0WR75FBPсеребрение0,1
KADAMM ПФВ-П-WR7700,96-1,46WR770FDPсеребрение0,2
KADAMM ПФВ-П-WR908,20-12,40WR90FBPсеребрение0,1
KADAMM ПФВ-П-WR9750,75-1,15WR975FDPсеребрение0,2

Общие характеристики

ПараметрЗначение
Материалмедь

Подбор исполнения

  • Полоса модели ПФВ-П должна перекрывать рабочие частоты (серия: 320 МГц – 112 ГГц).
  • Соединители ПФВ-П — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПФВ-П по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ПФВ-П?
Диапазон серии ПФВ-П — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ПФВ-П?
К карточке ПФВ-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ПФВ-П?
По таблице исполнений ПФВ-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
