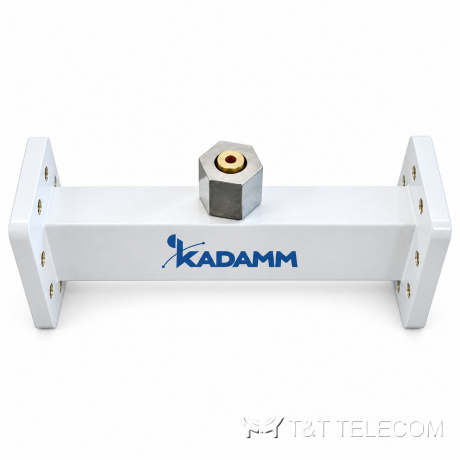

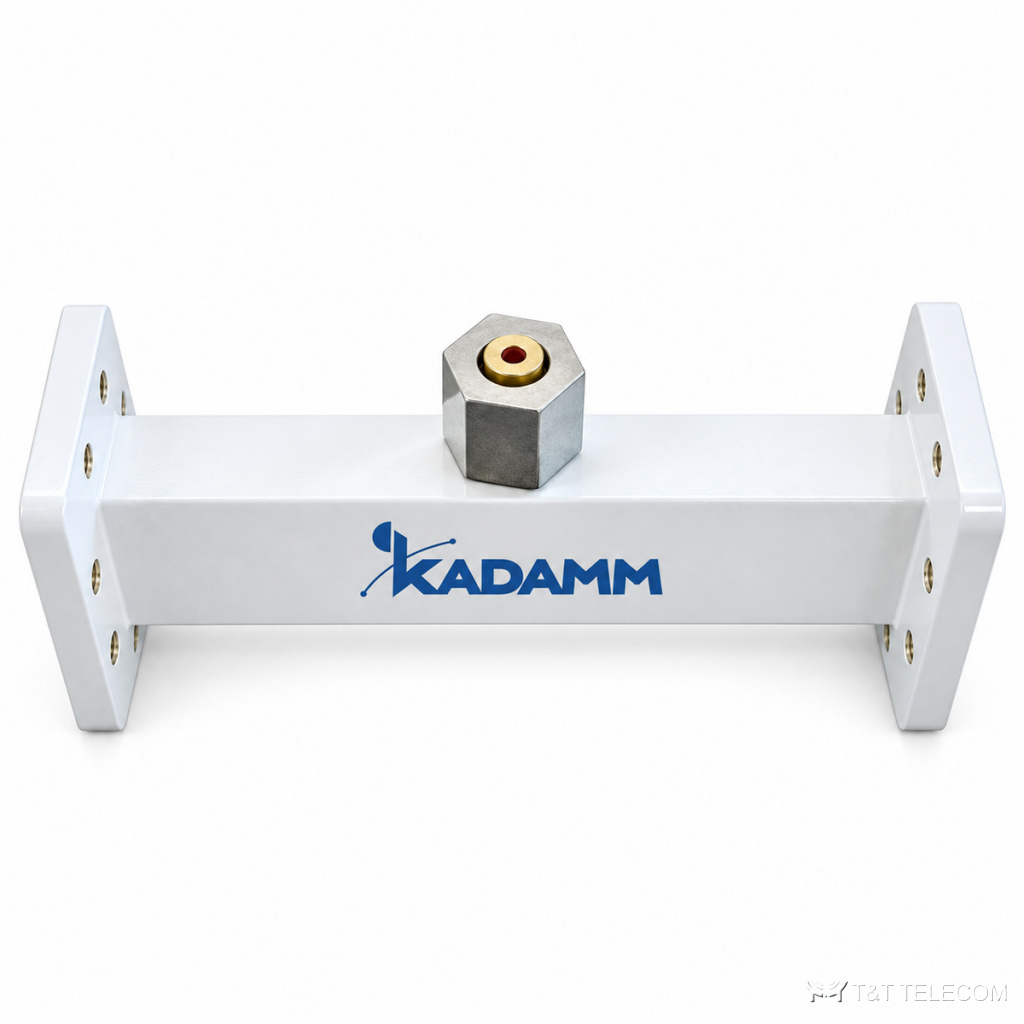

Серия волноводов KADAMM ВП — 320 МГц – 330 ГГц, соединители по таблице исполнений, 34 модели

Серия волноводов KADAMM ВП — 320 МГц – 330 ГГц, соединители по таблице исполнений, 34 модели
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM ВП — серия из 34 волноводов, 320 МГц – 330 ГГц. Секции ВП собирают волноводный тракт нужной формы и длины. Параметры ВП: диапазон 320 МГц – 330 ГГц; соединители по таблице исполнений; КСВН 1,05–1,15.

Где применяют

  • Измерительные установки — ВП.
  • Радиолокация и спутниковая связь — ВП.
  • Радиорелейные станции — ВП.

Исполнения серии ВП

АртикулЧастоты, ГГцКСВНВолноводФланецМатериалДлина, мм
KADAMM ВП-WR10-М73,8-1121,15WR10FUGPмедь0,1-300
KADAMM ВП-WR112-М6,57-9,991,1WR112FBP/FBMмедь0,1-2000
KADAMM ВП-WR1150-А0,64-0,981,05WR1150FDP/FDMалюминий0,2-500
KADAMM ВП-WR12-М60,5-91,91,15WR12FUGPмедь0,1-300
KADAMM ВП-WR137-М5,38-8,171,1WR137FDP/FDMмедь0,1-2000
KADAMM ВП-WR15-М49,8-75,81,15WR15FUGPмедь0,1-300
KADAMM ВП-WR1500-А0,49-0,751,05WR1500FDP/FDMалюминий0,2-500
KADAMM ВП-WR159-А4,64-7,051,05WR159FDP/FDMалюминий0,1-2000
KADAMM ВП-WR1800-А0,41-0,621,05WR1800FDP/FDMалюминий0,2-500
KADAMM ВП-WR187-А3,94-5,991,05WR187FDP/FDMалюминий0,1-2000
KADAMM ВП-WR19-М39,2-59,61,15WR19FUGPмедь0,1-300
KADAMM ВП-WR2100-А0,35-0,531,05WR2100FDP/FDMалюминий0,2-500
KADAMM ВП-WR22-М32,9-50,11,15WR22FUGPмедь0,1-300
KADAMM ВП-WR229-А3,22-4,901,05WR229FDP/FDMалюминий0,1-2000
KADAMM ВП-WR2300-А0,32-0,491,05WR2300FDP/FDMалюминий0,2-500
KADAMM ВП-WR28-М26,5-40,01,1WR28FBP/FBMмедь0,1-500
KADAMM ВП-WR284-А2,60-3,951,05WR284FDP/FDMалюминий0,1-2000
KADAMM ВП-WR3-М217-330-WR3FUGPмедь0,1-50
KADAMM ВП-WR34-М21,7-33,01,1WR34FBP/FBMмедь0,1-600
KADAMM ВП-WR340-А2,17-3,301,05WR340FDP/FDMалюминий0,1-2000
KADAMM ВП-WR4-М172-261-WR4FUGPмедь0,1-50
KADAMM ВП-WR42-М17,6-26,71,1WR42FBP/FBMмедь0,1-600
KADAMM ВП-WR430-А1,72-2,611,05WR430FDP/FDMалюминий0,1-2000
KADAMM ВП-WR5-М145-220-WR5FUGPмедь0,1-100
KADAMM ВП-WR51-М14,5-22,01,1WR51FBP/FBMмедь0,1-1000
KADAMM ВП-WR510-А1,45-2,201,05WR510FDP/FDMалюминий0,2-2000
KADAMM ВП-WR6-М113-173-WR6FUGPмедь0,1-100
KADAMM ВП-WR62-М11,9-18,01,1WR62FBP/FBMмедь0,1-1000
KADAMM ВП-WR650-А1,13-1,731,05WR650FDP/FDMалюминий0,2-2000
KADAMM ВП-WR75-М9,84-15,01,1WR75FBP/FBMмедь0,1-2000
KADAMM ВП-WR770-А0,96-1,461,05WR770FDP/FDMалюминий0,2-500
KADAMM ВП-WR8-М92,2-140-WR8FUGPмедь0,1-100
KADAMM ВП-WR90-М8,20-12,401,1WR90FBP/FBMмедь0,1-2000
KADAMM ВП-WR975-А0,75-1,151,05WR975FDP/FDMалюминий0,2-500

Подбор исполнения

  • Сначала выбирают строку ВП по частоте — серия перекрывает 320 МГц – 330 ГГц.
  • КСВН моделей ВП — от 1,05 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители ВП — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВП?
Диапазон серии ВП — 320 МГц – 330 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВП?
К карточке ВП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВП?
По таблице исполнений ВП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
