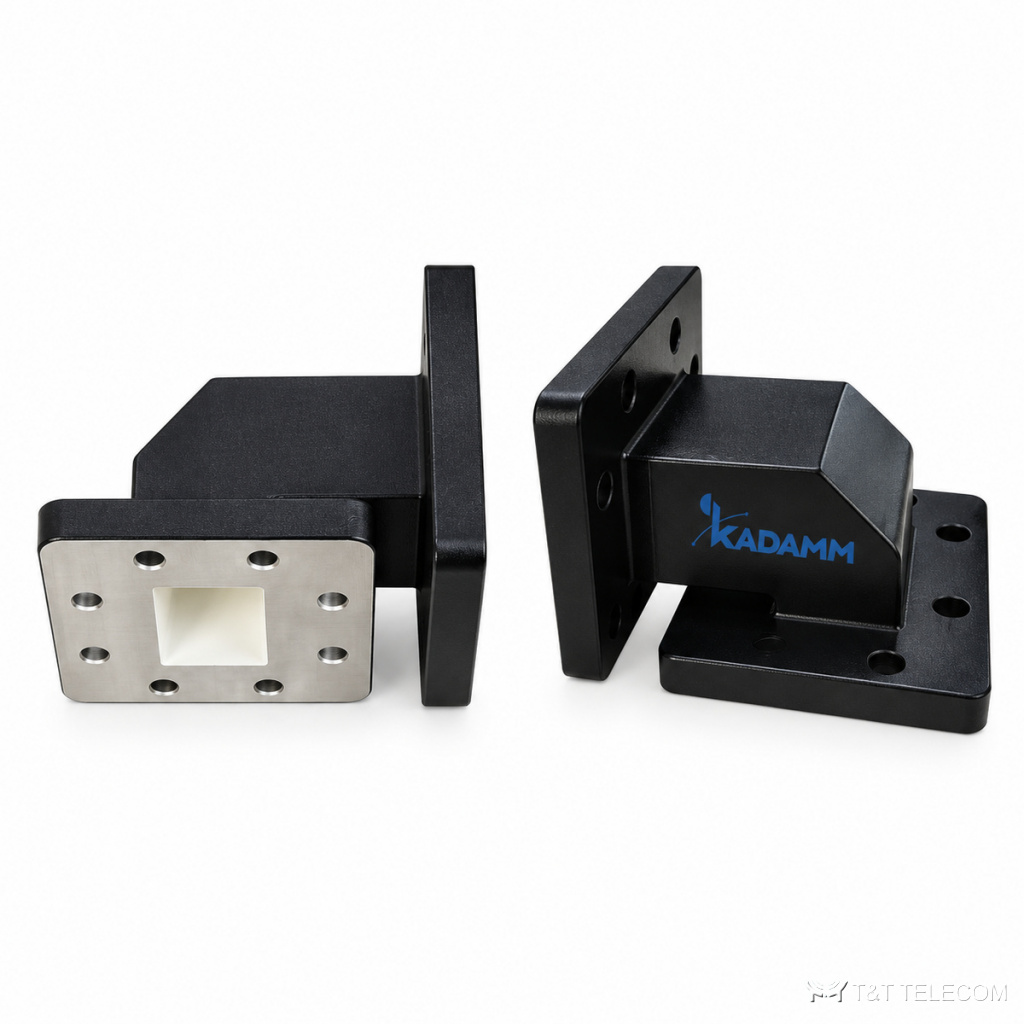

Серия волноводов KADAMM ВИ-У — 320 МГц – 40 ГГц, 48 моделей

Серия волноводов KADAMM ВИ-У — 320 МГц – 40 ГГц, 48 моделей
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВИ-У — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВИ-У — серия из 48 волноводов, 320 МГц – 40 ГГц. ВИ-У передают СВЧ-энергию с минимальными потерями на высоких частотах и мощностях. Параметры ВИ-У: диапазон 320 МГц – 40 ГГц.

Область применения

  • Радиолокация и спутниковая связь — ВИ-У.
  • Радиорелейные станции — ВИ-У.
  • Измерительные установки — ВИ-У.

Исполнения серии ВИ-У

АртикулЧастоты, ГГцВолноводФланецМатериалПолосаA×B мин., мм
KADAMM ВИ-WR112-Е-У6,57-9,99WR112FBP/FBMмедьполный диапазон волновода30 X30
KADAMM ВИ-WR112-Н-У6,57-9,99WR112FBP/FBMмедь≤15%40 X40
KADAMM ВИ-WR1150-Е-У0,64-0,98WR1150FDP/FDMалюминийполный диапазон волновода130 X130
KADAMM ВИ-WR1150-Н-У0,64-0,98WR1150FDP/FDMалюминий≤15%220 X220
KADAMM ВИ-WR137-Е-У5,38-8,17WR137FDP/FDMмедьполный диапазон волновода35 X35
KADAMM ВИ-WR137-Н-У5,38-8,17WR137FDP/FDMмедь≤15%45 X45
KADAMM ВИ-WR1500-Е-У0,49-0,75WR1500FDP/FDMалюминийполный диапазон волновода150 X150
KADAMM ВИ-WR1500-Н-У0,49-0,75WR1500FDP/FDMалюминий≤15%240 X240
KADAMM ВИ-WR159-Е-У4,64-7,05WR159FDP/FDMалюминийполный диапазон волновода40 X40
KADAMM ВИ-WR159-Н-У4,64-7,05WR159FDP/FDMалюминий≤15%50 X50
KADAMM ВИ-WR1800-Е-У0,41-0,62WR1800FDP/FDMалюминийполный диапазон волновода180 X180
KADAMM ВИ-WR1800-Н-У0,41-0,62WR1800FDP/FDMалюминий≤15%300 X300
KADAMM ВИ-WR187-Е-У3,94-5,99WR187FDP/FDMалюминийполный диапазон волновода45 X45
KADAMM ВИ-WR187-Н-У3,94-5,99WR187FDP/FDMалюминий≤15%60 X60
KADAMM ВИ-WR2100-Е-У0,35-0,53WR2100FDP/FDMалюминийполный диапазон волновода200 X200
KADAMM ВИ-WR2100-Н-У0,35-0,53WR2100FDP/FDMалюминий≤15%330 X330
KADAMM ВИ-WR229-Е-У3,22-4,90WR229FDP/FDMалюминийполный диапазон волновода45 X45
KADAMM ВИ-WR229-Н-У3,22-4,90WR229FDP/FDMалюминий≤15%60 X60
KADAMM ВИ-WR2300-Е-У0,32-0,49WR2300FDP/FDMалюминийполный диапазон волновода220 X220
KADAMM ВИ-WR2300-Н-У0,32-0,49WR2300FDP/FDMалюминий≤15%350 X650
KADAMM ВИ-WR28-Е-У26,5-40,0WR28FBP/FBMмедьполный диапазон волновода12 X12
KADAMM ВИ-WR28-Н-У26,5-40,0WR28FBP/FBMмедь≤10%18 X18
KADAMM ВИ-WR284-Е-У2,60-3,95WR284FDP/FDMалюминийполный диапазон волновода60 X60
KADAMM ВИ-WR284-Н-У2,60-3,95WR284FDP/FDMалюминий≤15%65 X65
KADAMM ВИ-WR34-Е-У21,7-33,0WR34FBP/FBMмедьполный диапазон волновода15 X15
KADAMM ВИ-WR34-Н-У21,7-33,0WR34FBP/FBMмедь≤10%20 X20
KADAMM ВИ-WR340-Е-У2,17-3,30WR340FDP/FDMалюминийполный диапазон волновода70 X70
KADAMM ВИ-WR340-Н-У2,17-3,30WR340FDP/FDMалюминий≤15%100 X100
KADAMM ВИ-WR42-Е-У17,6-26,7WR42FBP/FBMмедьполный диапазон волновода15 X15
KADAMM ВИ-WR42-Н-У17,6-26,7WR42FBP/FBMмедь≤10%20 X20
KADAMM ВИ-WR430-Е-У1,72-2,61WR430FDP/FDMалюминийполный диапазон волновода70 X70
KADAMM ВИ-WR430-Н-У1,72-2,61WR430FDP/FDMалюминий≤15%100 X100
KADAMM ВИ-WR51-Е-У14,5-22,0WR51FBP/FBMмедьполный диапазон волновода20 X20
KADAMM ВИ-WR51-Н-У14,5-22,0WR51FBP/FBMмедь≤15%25 X25
KADAMM ВИ-WR510-Е-У1,45-2,20WR510FDP/FDMалюминийполный диапазон волновода90 X90
KADAMM ВИ-WR510-Н-У1,45-2,20WR510FDP/FDMалюминий≤15%120 X120
KADAMM ВИ-WR62-Е-У11,9-18,0WR62FBP/FBMмедьполный диапазон волновода20 X20
KADAMM ВИ-WR62-Н-У11,9-18,0WR62FBP/FBMмедь≤15%25 X25
KADAMM ВИ-WR650-Е-У1,13-1,73WR650FDP/FDMалюминийполный диапазон волновода100 X100
KADAMM ВИ-WR650-Н-У1,13-1,73WR650FDP/FDMалюминий≤15%140 X140
KADAMM ВИ-WR75-Е-У9,84-15,0WR75FBP/FBMмедьполный диапазон волновода25 X25
KADAMM ВИ-WR75-Н-У9,84-15,0WR75FBP/FBMмедь≤15%30 X30
KADAMM ВИ-WR770-Е-У0,96-1,46WR770FDP/FDMалюминийполный диапазон волновода110 X110
KADAMM ВИ-WR770-Н-У0,96-1,46WR770FDP/FDMалюминий≤15%160 X160
KADAMM ВИ-WR90-Е-У8,20-12,40WR90FBP/FBMмедьполный диапазон волновода25 X25
KADAMM ВИ-WR90-Н-У8,20-12,4WR90FBP/FBMмедь≤15%30 X30
KADAMM ВИ-WR975-Е-У0,75-1,15WR975FDP/FDMалюминийполный диапазон волновода120 X120
KADAMM ВИ-WR975-Н-У0,75-1,15WR975FDP/FDMалюминий≤15%200 X200

Общие характеристики

ПараметрЗначение
КСВН, не более1,15

Как выбрать модель

  • Полоса модели ВИ-У должна перекрывать рабочие частоты (серия: 320 МГц – 40 ГГц).

Поставка и документы

Поставляем KADAMM ВИ-У по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВИ-У?
К карточке ВИ-У приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВИ-У?
По таблице исполнений ВИ-У: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВИ-У?
У ВИ-У — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
