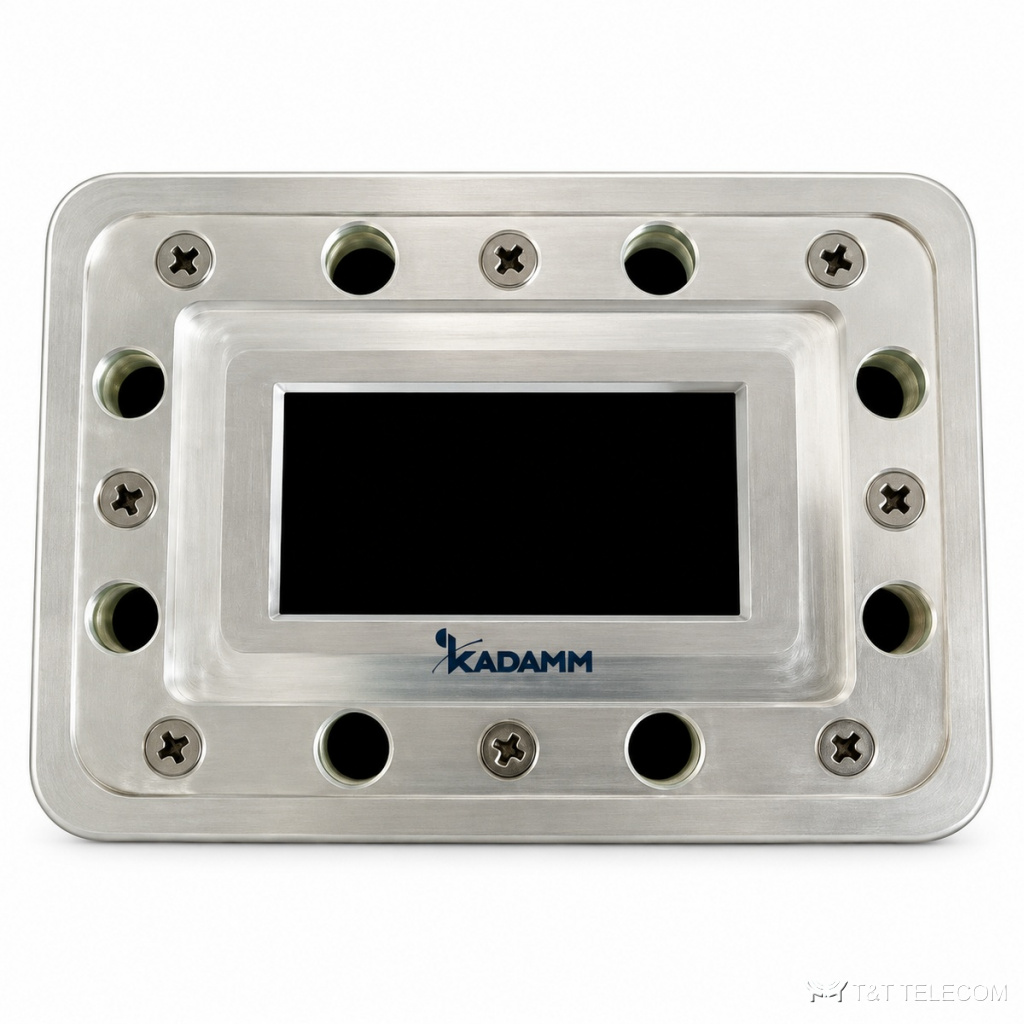

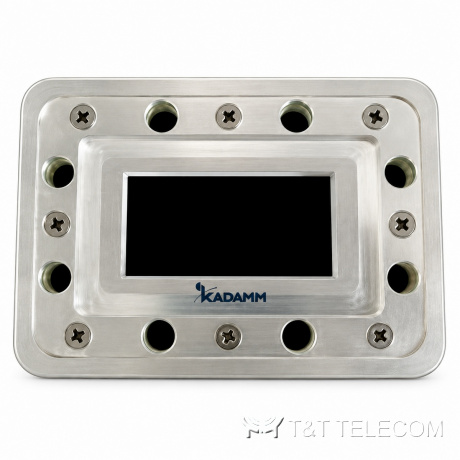

KADAMM ГВ: серия из 29 гермовводов СВЧ, 320 МГц – 112 ГГц. ГВ герметично вводят волноводный тракт в корпус или аппаратную. Коротко о ГВ: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,25–1,4.
Где применяют
- Герметизированные волноводы — ГВ.
- Уличные установки — ГВ.
- Ввод трактов в аппаратные — ГВ.
Исполнения серии ГВ
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|
| KADAMM ГВ-WR10 | 73,8-112 | 1,4 | WR10 | FUGP | медь |
| KADAMM ГВ-WR112 | 6,57-9,99 | 1,25 | WR112 | FBP/FBM | медь |
| KADAMM ГВ-WR1150 | 0,64-0,98 | 1,25 | WR1150 | FDP/FDM | алюминий |
| KADAMM ГВ-WR12 | 60,5-91,9 | 1,4 | WR12 | FUGP | медь |
| KADAMM ГВ-WR137 | 5,38-8,17 | 1,25 | WR137 | FDP/FDM | медь |
| KADAMM ГВ-WR15 | 49,8-75,8 | 1,4 | WR15 | FUGP | медь |
| KADAMM ГВ-WR1500 | 0,49-0,75 | 1,25 | WR1500 | FDP/FDM | алюминий |
| KADAMM ГВ-WR159 | 4,64-7,05 | 1,25 | WR159 | FDP/FDM | алюминий |
| KADAMM ГВ-WR1800 | 0,41-0,62 | 1,25 | WR1800 | FDP/FDM | алюминий |
| KADAMM ГВ-WR187 | 3,94-5,99 | 1,25 | WR187 | FDP/FDM | алюминий |
| KADAMM ГВ-WR19 | 39,2-59,6 | 1,3 | WR19 | FUGP | медь |
| KADAMM ГВ-WR2100 | 0,35-0,53 | 1,25 | WR2100 | FDP/FDM | алюминий |
| KADAMM ГВ-WR22 | 32,9-50,1 | 1,3 | WR22 | FUGP | медь |
| KADAMM ГВ-WR229 | 3,22-4,90 | 1,25 | WR229 | FDP/FDM | алюминий |
| KADAMM ГВ-WR2300 | 0,32-0,49 | 1,25 | WR2300 | FDP/FDM | алюминий |
| KADAMM ГВ-WR28 | 26,5-40,0 | 1,25 | WR28 | FBP/FBM | медь |
| KADAMM ГВ-WR284 | 2,60-3,95 | 1,25 | WR284 | FDP/FDM | алюминий |
| KADAMM ГВ-WR34 | 21,7-33,0 | 1,25 | WR34 | FBP/FBM | медь |
| KADAMM ГВ-WR340 | 2,17-3,30 | 1,25 | WR340 | FDP/FDM | алюминий |
| KADAMM ГВ-WR42 | 17,6-26,7 | 1,25 | WR42 | FBP/FBM | медь |
| KADAMM ГВ-WR430 | 1,72-2,61 | 1,25 | WR430 | FDP/FDM | алюминий |
| KADAMM ГВ-WR51 | 14,5-22,0 | 1,25 | WR51 | FBP/FBM | медь |
| KADAMM ГВ-WR510 | 1,45-2,20 | 1,25 | WR510 | FDP/FDM | алюминий |
| KADAMM ГВ-WR62 | 11,9-18,0 | 1,25 | WR62 | FBP/FBM | медь |
| KADAMM ГВ-WR650 | 1,13-1,73 | 1,25 | WR650 | FDP/FDM | алюминий |
| KADAMM ГВ-WR75 | 9,84-15,0 | 1,25 | WR75 | FBP/FBM | медь |
| KADAMM ГВ-WR770 | 0,96-1,46 | 1,25 | WR770 | FDP/FDM | алюминий |
| KADAMM ГВ-WR90 | 8,20-12,40 | 1,25 | WR90 | FBP/FBM | медь |
| KADAMM ГВ-WR975 | 0,75-1,15 | 1,25 | WR975 | FDP/FDM | алюминий |
Подбор исполнения
- Полоса модели ГВ должна перекрывать рабочие частоты (серия: 320 МГц – 112 ГГц).
- КСВН моделей ГВ — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители ГВ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ГВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ГВ?
Диапазон серии ГВ — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ГВ?
К карточке ГВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ГВ?
По таблице исполнений ГВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
