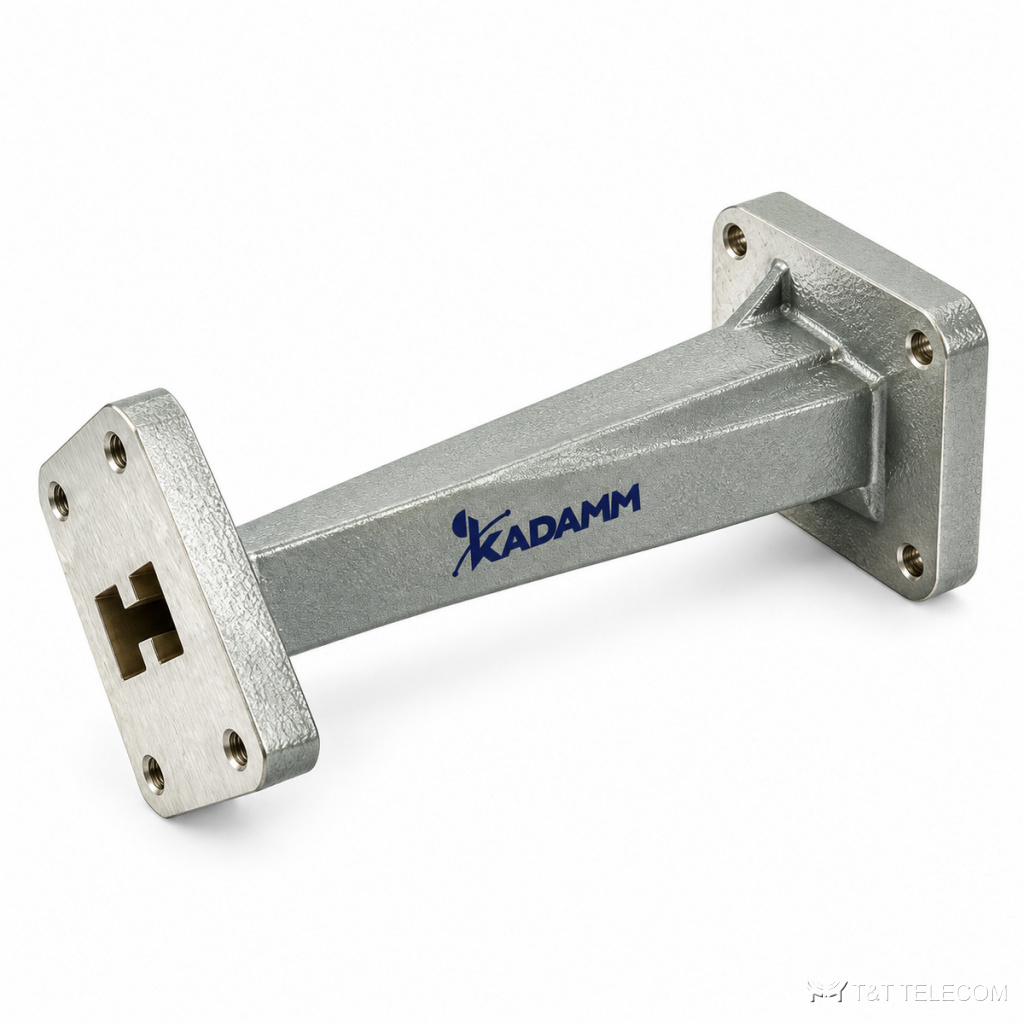

KADAMM ВСК-Н: серия из 13 волноводов, 840 МГц – 40 ГГц. ВСК-Н передают СВЧ-энергию с минимальными потерями на высоких частотах и мощностях. Коротко о ВСК-Н: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,25–1,3.
Где применяют
- Радиорелейные станции — ВСК-Н.
- Измерительные установки — ВСК-Н.
- Радиолокация и спутниковая связь — ВСК-Н.
Исполнения серии ВСК-Н
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM ВСК-WRD110 | 11-26,5 | 1,25 | WRD110 | медь | 150 |
| KADAMM ВСК-WRD150 | 1,5-3,6 | 1,25 | WRD150 | алюминий | 400 |
| KADAMM ВСК-WRD180 | 18-40 | 1,3 | WRD180 | медь | 80 |
| KADAMM ВСК-WRD200 | 2-4,8 | 1,25 | WRD200 | алюминий | 400 |
| KADAMM ВСК-WRD250 | 2,6-7,8 | 1,25 | WRD250 | алюминий | 300 |
| KADAMM ВСК-WRD350 | 3,5-8,2 | 1,25 | WRD350 | алюминий | 300 |
| KADAMM ВСК-WRD475 | 4,75-11 | 1,25 | WRD475 | медь | 300 |
| KADAMM ВСК-WRD500 | 5-18 | 1,25 | WRD500 | медь | 200 |
| KADAMM ВСК-WRD580 | 5,8-16 | 1,25 | WRD580 | медь | 200 |
| KADAMM ВСК-WRD650 | 6,5-18 | 1,25 | WRD650 | медь | 200 |
| KADAMM ВСК-WRD700 | 7-18,5 | 1,25 | WRD700 | медь | 200 |
| KADAMM ВСК-WRD750 | 7,5-18 | 1,25 | WRD750 | медь | 200 |
| KADAMM ВСК-WRD84 | 0,84-2 | 1,25 | WRD84 | алюминий | 500 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Подбор исполнения
- Полоса модели ВСК-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- КСВН моделей ВСК-Н — от 1,25 до 1,3: чем ниже, тем меньше отражение в тракте.
- Соединители ВСК-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВСК-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВСК-Н?
По таблице исполнений ВСК-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВСК-Н?
У ВСК-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСК-Н?
Диапазон серии ВСК-Н — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВСК-Н — техническое описание 222.34 КБ
