Серия прокладок волноводных фланцев KADAMM ПФВ-Ш — 320 МГц – 112 ГГц, соединители по таблице исполнений, 25 моделей

Серия прокладок волноводных фланцев KADAMM ПФВ-Ш — 320 МГц – 112 ГГц, соединители по таблице исполнений, 25 моделей
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ПФВ-Ш — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

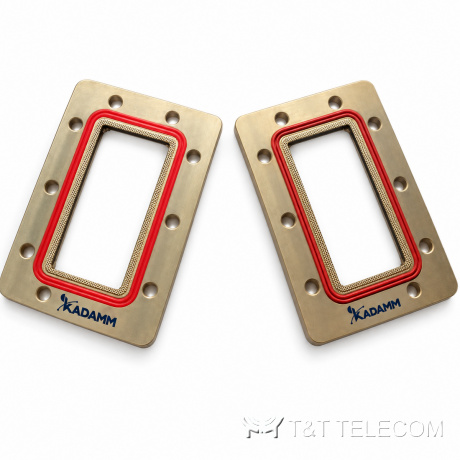

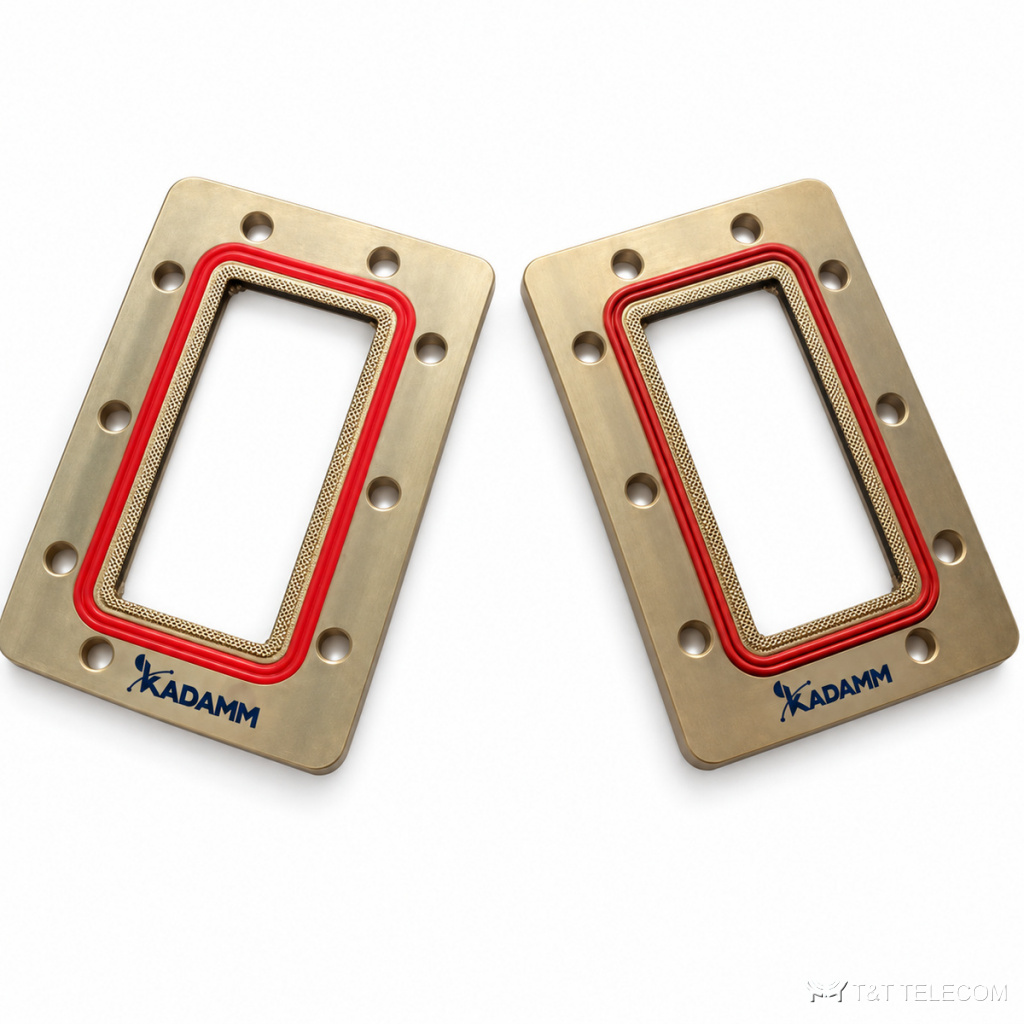

KADAMM ПФВ-Ш — серия из 25 прокладок волноводных фланцев, 320 МГц – 112 ГГц. Прокладки ПФВ-Ш ставят между фланцами волноводов. Параметры ПФВ-Ш: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений.

Для каких задач

  • Герметизация волноводных трактов — ПФВ-Ш.
  • Монтаж и ремонт трактов — ПФВ-Ш.
  • Уличные установки — ПФВ-Ш.

Исполнения серии ПФВ-Ш

АртикулЧастоты, ГГцВолновод
KADAMM ПФВ-Ш-WR1073,8-112,0WR10
KADAMM ПФВ-Ш-WR1126,57-9,99WR112
KADAMM ПФВ-Ш-WR11500,64-0,98WR1150
KADAMM ПФВ-Ш-WR1260,5-91,9WR12
KADAMM ПФВ-Ш-WR1375,38-8,17WR137
KADAMM ПФВ-Ш-WR1555,0-65,0WR15
KADAMM ПФВ-Ш-WR15000,49-0,75WR1500
KADAMM ПФВ-Ш-WR159464-7,05WR159
KADAMM ПФВ-Ш-WR18000,41-0,62WR1800
KADAMM ПФВ-Ш-WR1873,94-5,99WR187
KADAMM ПФВ-Ш-WR1940,0-60,0WR19
KADAMM ПФВ-Ш-WR21000,35-0,53WR2100
KADAMM ПФВ-Ш-WR2233,0-50,0WR22
KADAMM ПФВ-Ш-WR2293,22-4,9WR229
KADAMM ПФВ-Ш-WR23000,32-0,49WR2300
KADAMM ПФВ-Ш-WR2842,60-3,95WR284
KADAMM ПФВ-Ш-WR3402,17-3,30WR340
KADAMM ПФВ-Ш-WR4301,72-2,61WR430
KADAMM ПФВ-Ш-WR5101,45-2,20WR510
KADAMM ПФВ-Ш-WR6211,9-18,0WR62
KADAMM ПФВ-Ш-WR6501,13-1,73WR650
KADAMM ПФВ-Ш-WR759,84-15,0WR75
KADAMM ПФВ-Ш-WR7700,96-1,46WR770
KADAMM ПФВ-Ш-WR908,20-12,40WR90
KADAMM ПФВ-Ш-WR9750,75-1,15WR975

Общие характеристики

ПараметрЗначение
КСВН, не более1,05

Как выбрать модель

  • Сначала выбирают строку ПФВ-Ш по частоте — серия перекрывает 320 МГц – 112 ГГц.
  • Соединители ПФВ-Ш — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ПФВ-Ш по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ПФВ-Ш?
По таблице исполнений ПФВ-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ПФВ-Ш?
У ПФВ-Ш — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ПФВ-Ш?
Диапазон серии ПФВ-Ш — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
