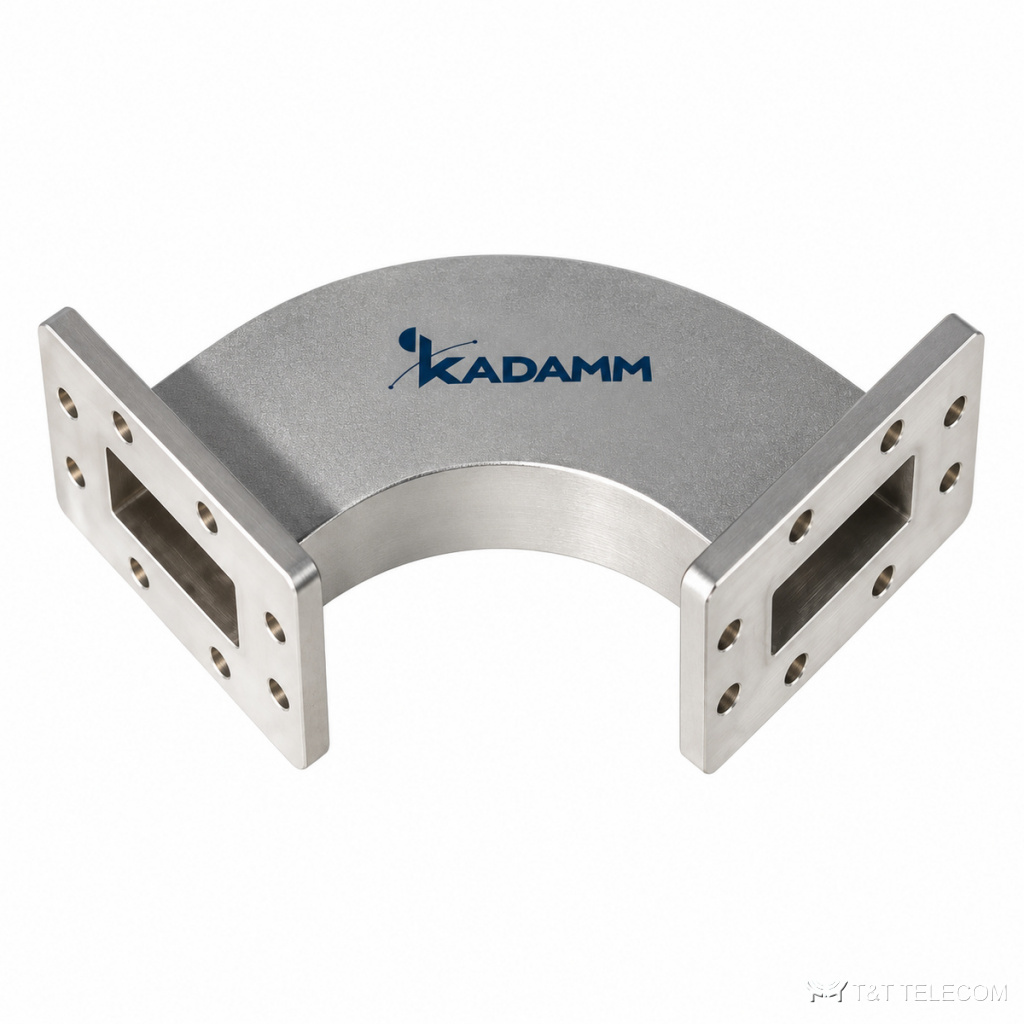

KADAMM ВИ-П — серия из 50 волноводов, 1,72 – 330 ГГц. ВИ-П передают СВЧ-энергию с минимальными потерями на высоких частотах и мощностях. Параметры ВИ-П: диапазон 1,72 – 330 ГГц; соединители по таблице исполнений; КСВН 1,1–1,15.
Где применяют
- Радиолокация и спутниковая связь — ВИ-П.
- Радиорелейные станции — ВИ-П.
- Измерительные установки — ВИ-П.
Исполнения серии ВИ-П
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | A×B, мм | A×B мин., мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВИ-WR10-Е | 73,8-112 | 1,15 | WR10 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR10-Н | 73,8-112 | 1,15 | WR10 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR112-Е | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 50X50 | 40X40 |
| KADAMM ВИ-WR112-Н | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 70X70 | 60X60 |
| KADAMM ВИ-WR12-Е | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR12-Н | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR137-Е | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 50X50 | 50X50 |
| KADAMM ВИ-WR137-Н | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 70X70 | 75X75 |
| KADAMM ВИ-WR15-Е | 49,8-75,8 | 1,15 | WR15 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR15-Н | 49,8-75,8 | 1,15 | WR15 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR159-Е | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | алюминий | 80X80 | 55X55 |
| KADAMM ВИ-WR159-Н | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | алюминий | 80X80 | 80X80 |
| KADAMM ВИ-WR187-Е | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | алюминий | 80X80 | 55X55 |
| KADAMM ВИ-WR187-Н | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | алюминий | 80X80 | 80X80 |
| KADAMM ВИ-WR19-Е | 39,2-59,6 | 1,15 | WR19 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR19-Н | 39,2-59,6 | 1,15 | WR19 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR22-Е | 32,9-50,1 | 1,15 | WR22 | FUGP | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR22-Н | 32,9-50,1 | 1,15 | WR22 | FUGP | медь | 30X30 | 25X25 |
| KADAMM ВИ-WR229-Е | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | алюминий | 80X80 | 60X60 |
| KADAMM ВИ-WR229-Н | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | алюминий | 100X100 | 85X85 |
| KADAMM ВИ-WR28-Е | 26,5-40,0 | 1,15 | WR28 | FBP/FBM | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR28-Н | 26,5-40,0 | 1,15 | WR28 | FBP/FBM | медь | 30X30 | 25X25 |
| KADAMM ВИ-WR284-Е | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | алюминий | 100X100 | 85X85 |
| KADAMM ВИ-WR284-Н | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | алюминий | 150X150 | 125X125 |
| KADAMM ВИ-WR3-Е | 217-330 | - | WR3 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR3-Н | 217-330 | - | WR3 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR34-Е | 21,7-33,0 | 1,15 | WR34 | FBP/FBM | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR34-Н | 21,7-33,0 | 1,15 | WR34 | FBP/FBM | медь | 30X30 | 25X25 |
| KADAMM ВИ-WR340-Е | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | алюминий | 100X100 | 80X80 |
| KADAMM ВИ-WR340-Н | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | алюминий | 180X180 | 150X150 |
| KADAMM ВИ-WR4-Е | 172-261 | - | WR4 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR4-Н | 172-261 | - | WR4 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR42-Е | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 30X30 | 20X20 |
| KADAMM ВИ-WR42-Н | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 30X30 | 25X25 |
| KADAMM ВИ-WR430-Е | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | алюминий | 150X150 | 145X145 |
| KADAMM ВИ-WR430-Н | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | алюминий | 150X150 | 150X150 |
| KADAMM ВИ-WR5-Е | 145-220 | - | WR5 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR5-Н | 145-220 | - | WR5 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR51-Е | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 30X30 | 30X30 |
| KADAMM ВИ-WR51-Н | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 30X30 | 30X30 |
| KADAMM ВИ-WR6-Е | 113-173 | - | WR6 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR6-Н | 113-173 | - | WR6 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR62-Е | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 40X40 | 30X30 |
| KADAMM ВИ-WR62-Н | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 40X40 | 35X35 |
| KADAMM ВИ-WR75-Е | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 40X40 | 30X30 |
| KADAMM ВИ-WR75-Н | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 40X40 | 35X35 |
| KADAMM ВИ-WR8-Е | 92,2-140 | - | WR8 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR8-Н | 92,2-140 | - | WR8 | FUGP | медь | 20X20 | - |
| KADAMM ВИ-WR90-Е | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 40X40 | 35X35 |
| KADAMM ВИ-WR90-Н | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 50X50 | 45X45 |
На что смотреть при выборе
- Полоса модели ВИ-П должна перекрывать рабочие частоты (серия: 1,72 – 330 ГГц).
- КСВН моделей ВИ-П — от 1,1 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители ВИ-П — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВИ-П по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВИ-П?
К карточке ВИ-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВИ-П?
По таблице исполнений ВИ-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВИ-П?
У ВИ-П — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
