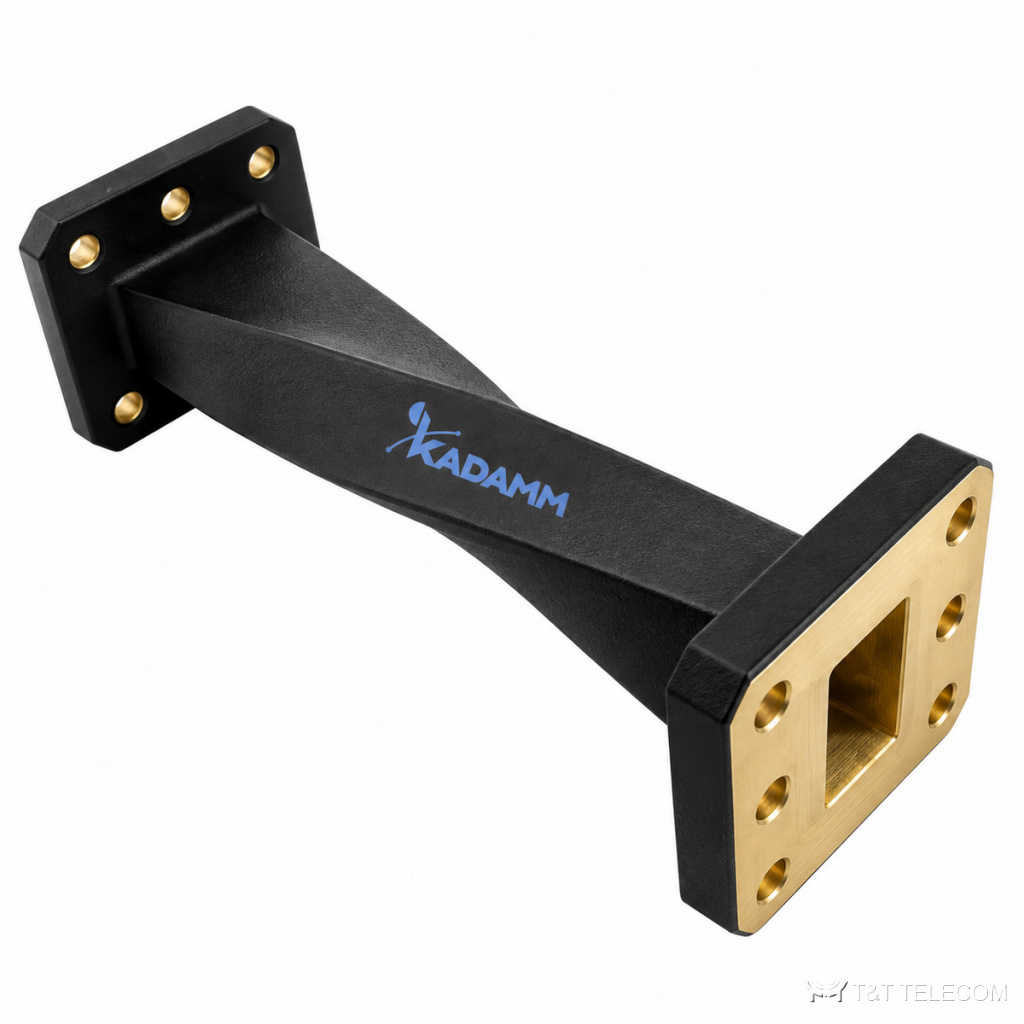

Серия KADAMM ВСК — серия из 20 волноводов, 1,72 – 112 ГГц. Секции ВСК собирают волноводный тракт нужной формы и длины. Основное о ВСК: диапазон 1,72 – 112 ГГц; соединители по таблице исполнений; КСВН 1,1–1,15.
Для каких задач
- Измерительные установки — ВСК.
- Радиолокация и спутниковая связь — ВСК.
- Радиорелейные станции — ВСК.
Исполнения серии ВСК
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм | Lмин, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВСК-WR10 | 73,8-112 | 1,15 | WR10 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR112 | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 100 | 50 |
| KADAMM ВСК-WR12 | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR137 | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 100 | 60 |
| KADAMM ВСК-WR15 | 49,8-75,8 | 1,15 | WR15 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR159 | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | алюминий | 200 | 70 |
| KADAMM ВСК-WR187 | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | алюминий | 200 | 70 |
| KADAMM ВСК-WR19 | 39,2-59,6 | 1,15 | WR19 | FUGP | медь | 50 | 30 |
| KADAMM ВСК-WR22 | 32,9-50,1 | 1,15 | WR22 | FUGP | медь | 50 | 30 |
| KADAMM ВСК-WR229 | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | алюминий | 200 | 90 |
| KADAMM ВСК-WR28 | 26,5-40,0 | 1,1 | WR28 | FBP/FBM | медь | 50 | 30 |
| KADAMM ВСК-WR284 | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | алюминий | 300 | 120 |
| KADAMM ВСК-WR34 | 21,7-33,0 | 1,1 | WR34 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR340 | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | алюминий | 400 | 140 |
| KADAMM ВСК-WR42 | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR430 | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | алюминий | 400 | 150 |
| KADAMM ВСК-WR51 | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR62 | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 100 | 40 |
| KADAMM ВСК-WR75 | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 100 | 40 |
| KADAMM ВСК-WR90 | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 100 | 45 |
Подбор исполнения
- Сначала выбирают строку ВСК по частоте — серия перекрывает 1,72 – 112 ГГц.
- КСВН моделей ВСК — от 1,1 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители ВСК — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВСК подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВСК?
У ВСК — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСК?
Диапазон серии ВСК — 1,72 – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСК?
К карточке ВСК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
