Серия волноводов KADAMM ВП-Н — 840 МГц – 40 ГГц, соединители по таблице исполнений, 13 моделей

Серия волноводов KADAMM ВП-Н — 840 МГц – 40 ГГц, соединители по таблице исполнений, 13 моделей
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВП-Н — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

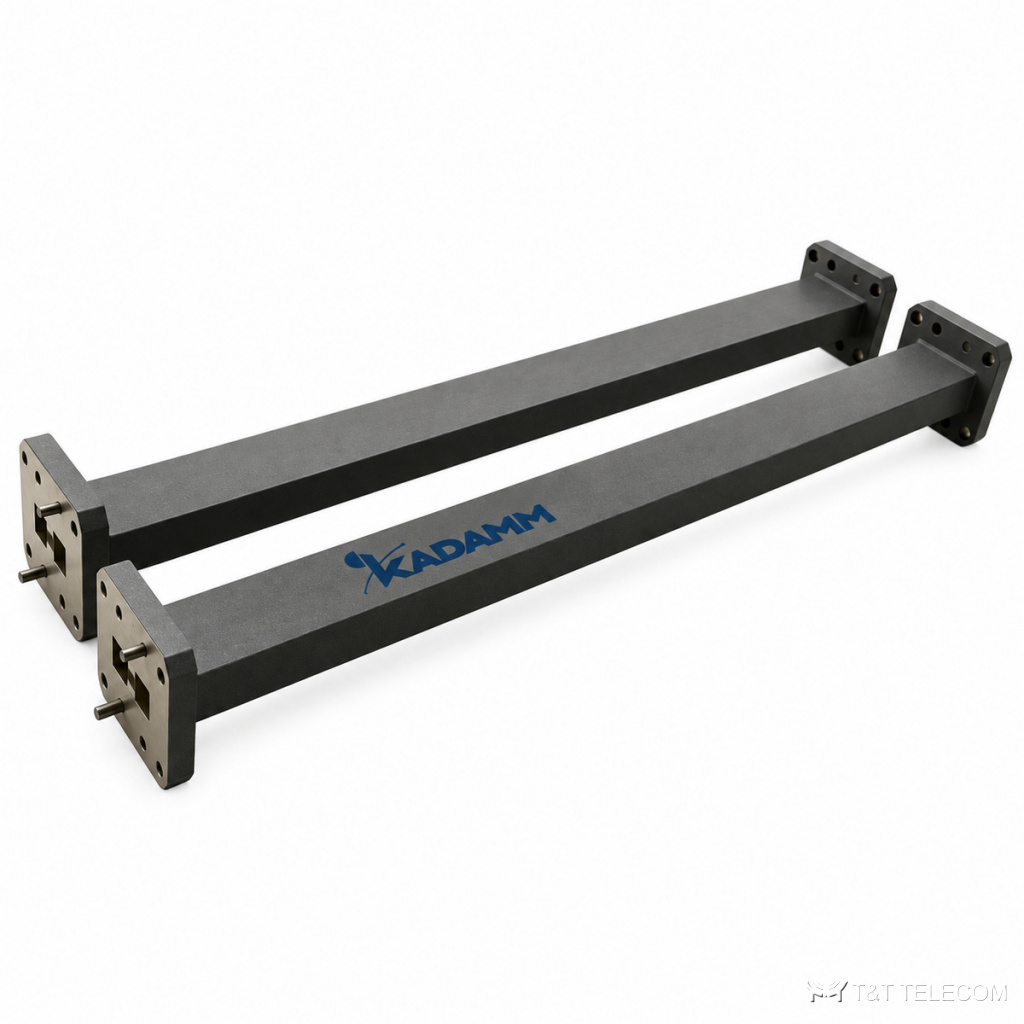

Серия KADAMM ВП-Н — серия из 13 волноводов, 840 МГц – 40 ГГц. Секции ВП-Н собирают волноводный тракт нужной формы и длины. Параметры ВП-Н: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,15–1,2.

Где применяют

  • Измерительные установки — ВП-Н.
  • Радиолокация и спутниковая связь — ВП-Н.
  • Радиорелейные станции — ВП-Н.

Исполнения серии ВП-Н

АртикулЧастоты, ГГцКСВНВолноводМатериалДлина, мм
KADAMM ВП-WRD110-М11-26,51,2WRD110медь0,1-200
KADAMM ВП-WRD150-А1,5-3,61,15WRD150алюминий0,1-500
KADAMM ВП-WRD180-М18-401,2WRD180медь0,1-200
KADAMM ВП-WRD200-А2-4,81,15WRD200алюминий0,1-500
KADAMM ВП-WRD250-А2,6-7,81,15WRD250алюминий0,1-500
KADAMM ВП-WRD350-А3,5-8,21,15WRD350алюминий0,1-500
KADAMM ВП-WRD475-М4,75-111,15WRD475медь0,1-500
KADAMM ВП-WRD500-М5-181,15WRD500медь0,1-500
KADAMM ВП-WRD580-М5,8-161,15WRD580медь0,1-500
KADAMM ВП-WRD650-М6,5-181,15WRD650медь0,1-500
KADAMM ВП-WRD700-М7-18,51,15WRD700медь0,1-500
KADAMM ВП-WRD750-М7,5-181,15WRD750медь0,1-500
KADAMM ВП-WRD84-А0,84-21,15WRD84алюминий0,1-500

Общие характеристики

ПараметрЗначение
ФланецFP/FM

Как выбрать модель

  • Полоса модели ВП-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
  • КСВН моделей ВП-Н — от 1,15 до 1,2: чем ниже, тем меньше отражение в тракте.
  • Соединители ВП-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВП-Н по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВП-Н?
К карточке ВП-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВП-Н?
По таблице исполнений ВП-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВП-Н?
У ВП-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
