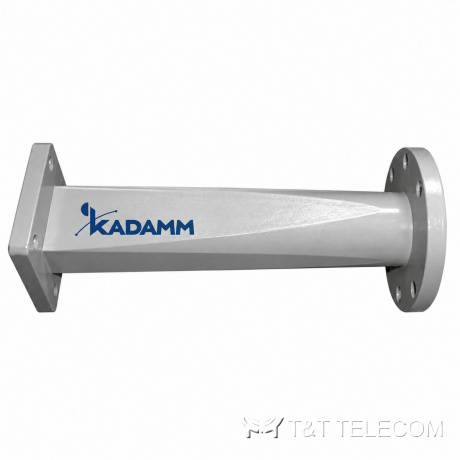

Серия волноводных переходов KADAMM ВВП-ПК — 1,3 – 112 ГГц, соединители по таблице исполнений, 23 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

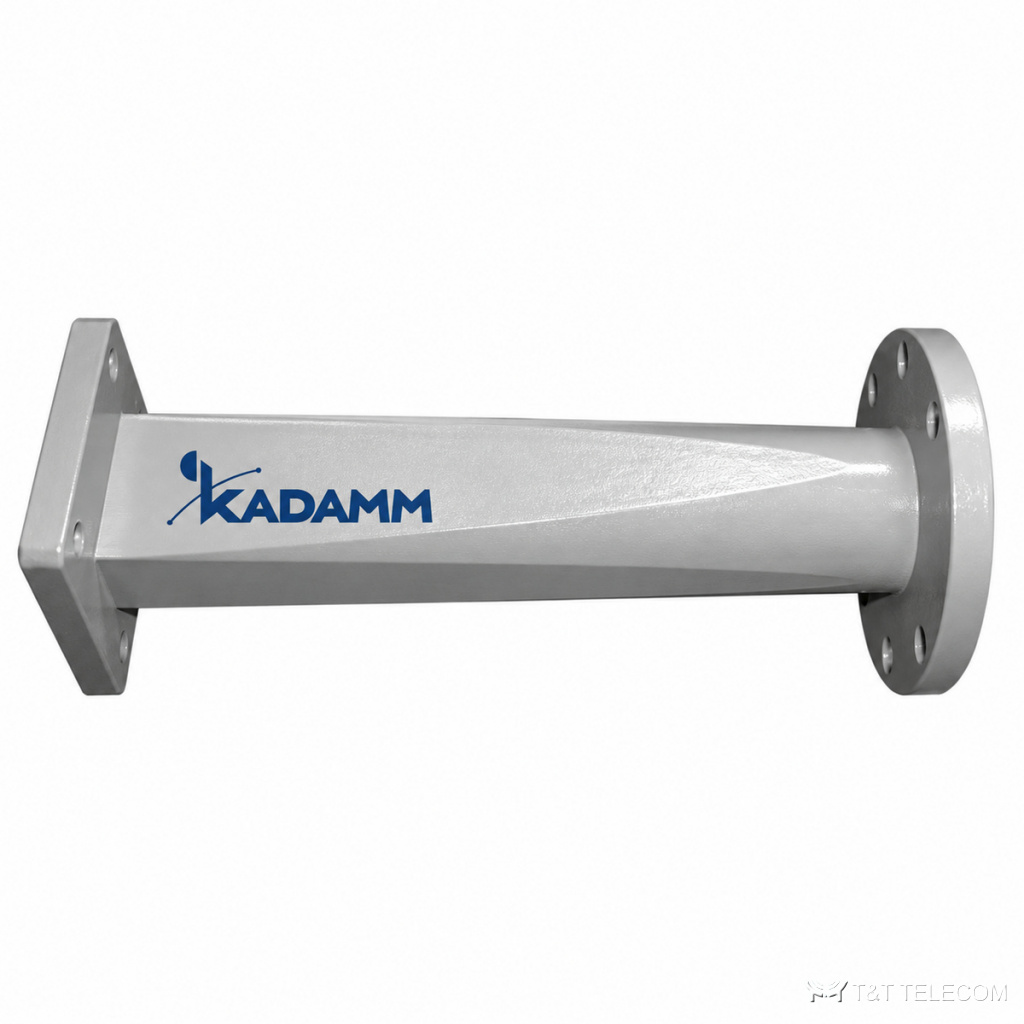

KADAMM ВВП-ПК: серия из 23 волноводных переходов, 1,3 – 112 ГГц. ВВП-ПК соединяют волноводы разных сечений с плавным согласованием. Коротко о ВВП-ПК: диапазон 1,3 – 112 ГГц; соединители по таблице исполнений; КСВН 1,1–1,15.
Для каких задач
- Измерительные установки — ВВП-ПК.
- Ремонт и модернизация — ВВП-ПК.
- Сборка трактов из разнотипных узлов — ВВП-ПК.
Исполнения серии ВВП-ПК
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм | Ø волн., мм |
|---|---|---|---|---|---|---|
| KADAMM ВВП-WR10/2,388 | 84,8-112 | 1,15 | WR10 | медь | 20 | 2,388 |
| KADAMM ВВП-WR112/27,788 | 7,30-9,97 | 1,1 | WR112 | алюминий | 200 | 27,788 |
| KADAMM ВВП-WR12/3,175 | 63,5-87,2 | 1,15 | WR12 | медь | 30 | 3,175 |
| KADAMM ВВП-WR137/32,537 | 6,21-8,17 | 1,1 | WR137 | алюминий | 200 | 32,537 |
| KADAMM ВВП-WR15/3,581 | 56,6-75,8 | 1,15 | WR15 | медь | 30 | 3,581 |
| KADAMM ВВП-WR159/38,1 | 5,3-7,05 | 1,1 | WR159 | алюминий | 230 | 38,1 |
| KADAMM ВВП-WR187/44,45 | 3,94-5,33 | 1,1 | WR187 | алюминий | 300 | 44,45 |
| KADAMM ВВП-WR19/4,369 | 46,3-59,6 | 1,15 | WR19 | медь | 40 | 4,369 |
| KADAMM ВВП-WR22/5,563 | 36,4-49,8 | 1,15 | WR22 | медь | 50 | 5,563 |
| KADAMM ВВП-WR229/51,99 | 3,22-4,90 | 1,1 | WR229 | алюминий | 350 | 51,99 |
| KADAMM ВВП-WR28/7,137 | 31,8-40 | 1,15 | WR28 | медь | 50 | 7,137 |
| KADAMM ВВП-WR284 | 2,83-3,88 | менее 1,10 | WR284 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВВП-WR284/71,42 | 2,83-3,88 | 1,1 | WR284 | алюминий | 420 | 71,42 |
| KADAMM ВВП-WR34/8,331 | 24,3-33,0 | 1,15 | WR34 | медь | 60 | 8,331 |
| KADAMM ВВП-WR340/83,62 | 2,42-3,30 | 1,1 | WR340 | алюминий | 500 | 83,62 |
| KADAMM ВВП-WR42/9,525 | 21,2-26,7 | 1,15 | WR42 | медь | 60 | 9,525 |
| KADAMM ВВП-WR430/97,87 | 2,07-2,61 | 1,1 | WR430 | алюминий | 580 | 97,87 |
| KADAMM ВВП-WR51/12,7 | 15,9-21,8 | 1,15 | WR51 | медь | 100 | 12,7 |
| KADAMM ВВП-WR510/114,58 | 1,76-2,2002 | 1,1 | WR510 | алюминий | 820 | 114,58 |
| KADAMM ВВП-WR62/15,088 | 13,4-18,0 | 1,1 | WR62 | медь | 100 | 15,088 |
| KADAMM ВВП-WR650/157 | 1,30-1,70 | 1,1 | WR650 | алюминий | 920 | 157 |
| KADAMM ВВП-WR75/17,415 | 11,6-15,0 | 1,1 | WR75 | медь | 130 | 17,415 |
| KADAMM ВВП-WR90/23,825 | 8,50-11,6 | 1,1 | WR90 | медь | 160 | 23,825 |
Как выбрать модель
- Полоса модели ВВП-ПК должна перекрывать рабочие частоты (серия: 1,3 – 112 ГГц).
- КСВН моделей ВВП-ПК — от 1,1 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители ВВП-ПК — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВВП-ПК по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВВП-ПК?
Диапазон серии ВВП-ПК — 1,3 – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВВП-ПК?
К карточке ВВП-ПК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВВП-ПК?
По таблице исполнений ВВП-ПК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
