Серия коаксиально-волноводных переходов KADAMM ВКП-У — 320 МГц – 110 ГГц, соединители N, 41 модель
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

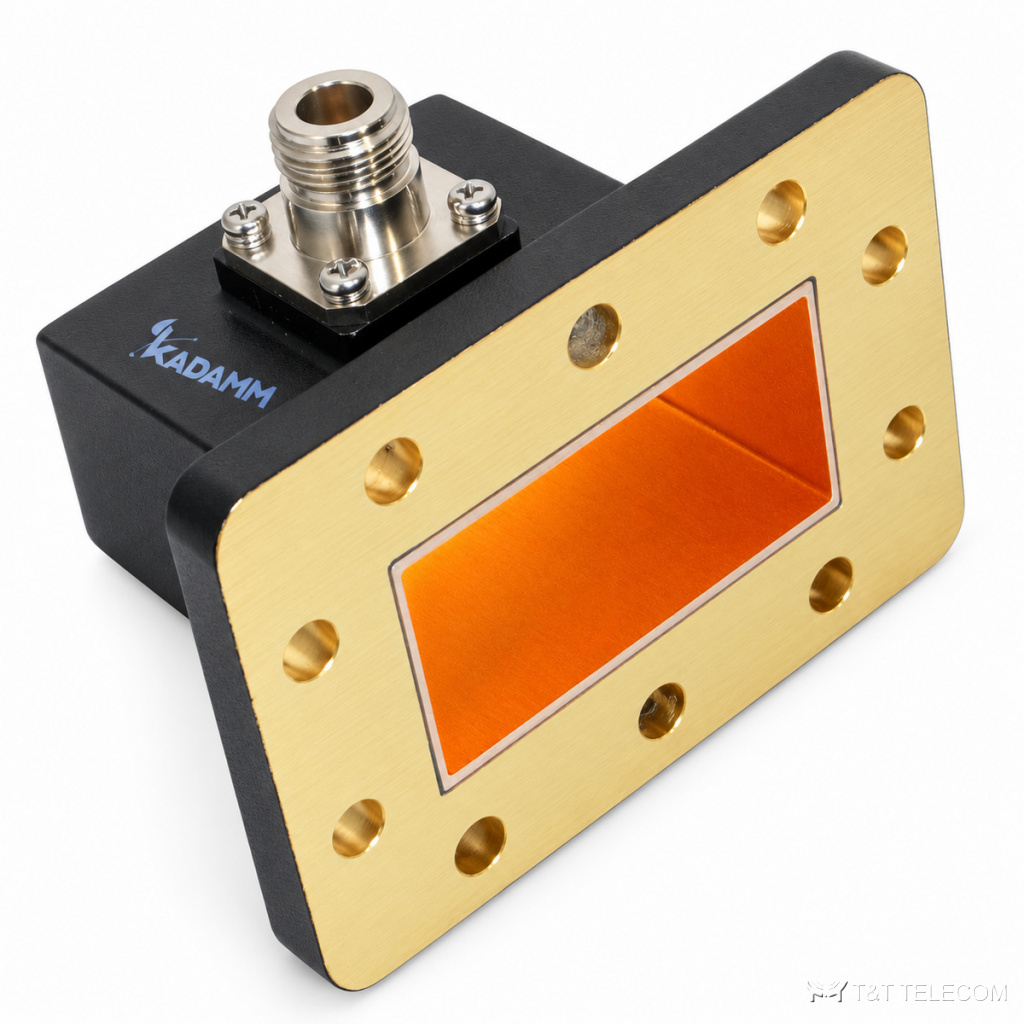

KADAMM ВКП-У: серия из 41 коаксиально-волноводный переход, 320 МГц – 110 ГГц. Переходы ВКП-У возбуждают волну в волноводе от коаксиального входа. Коротко о ВКП-У: диапазон 320 МГц – 110 ГГц; соединители N; вносимые потери 0,2–1,2 дБ; КСВН 1,25–1,8; мощность 10–100 Вт.
Для каких задач
- Стыковка коаксиальных и волноводных узлов — ВКП-У.
- Испытательные установки — ВКП-У.
- Подключение измерительных приборов к волноводу — ВКП-У.
Исполнения серии ВКП-У
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Волновод | Фланец | Материал | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR10-1,0(р)-У | 90,0-110,0 | — | 1,2 | 1,55 | 1,0 (розетка) | WR10 | FUGP | медь | 23 |
| KADAMM ВКП-WR112-N(р)-У | 6,57-9,99 | 50 | 0,3 | 1,25 | N (розетка) | WR112 | FBP | медь | 40 |
| KADAMM ВКП-WR112-SMA(р)-У | 6,57-9,99 | 30 | 0,3 | 1,25 | SMA (розетка) | WR112 | FBP | медь | 35 |
| KADAMM ВКП-WR1150-N(р)-У | 0,64-0,98 | 100 | 0,2 | 1,25 | N (розетка) | WR1150 | FDP | алюминий | 240 |
| KADAMM ВКП-WR12-1,0(р)-У | 60,5-91,9 | — | 1,0 | 1,55 | 1,0 (розетка) | WR12 | FUGP | медь | 23 |
| KADAMM ВКП-WR137-N(р)-У | 5,38-8,17 | 50 | 0,3 | 1,25 | N (розетка) | WR137 | FDP | медь | 48 |
| KADAMM ВКП-WR137-SMA(р)-У | 5,38-8,17 | 30 | 0,3 | 1,25 | SMA (розетка) | WR137 | FDP | медь | 45 |
| KADAMM ВКП-WR15-1,85(р)-У | 49,8-75,8 | 10 | 0,8 | 1,5 | 1,85 (розетка) | WR15 | FUGP | медь | 18 |
| KADAMM ВКП-WR1500-N(р)-У | 0,49-0,75 | 100 | 0,2 | 1,25 | N (розетка) | WR1500 | FDP | алюминий | 350 |
| KADAMM ВКП-WR159-N(р)-У | 4,64-7,05 | 100 | 0,2 | 1,25 | N (розетка) | WR159 | FDP | алюминий | 50 |
| KADAMM ВКП-WR159-SMA(р)-У | 4,64-7,05 | 50 | 0,2 | 1,25 | SMA (розетка) | WR159 | FDP | алюминий | 52 |
| KADAMM ВКП-WR1800-N(р)-У | 0,41-0,62 | 100 | 0,2 | 1,25 | N (розетка) | WR1800 | FDP | алюминий | 400 |
| KADAMM ВКП-WR187-N(р)-У | 3,94-5,99 | 100 | 0,2 | 1,25 | N (розетка) | WR187 | FDP | алюминий | 54 |
| KADAMM ВКП-WR187-SMA(р)-У | 3,94-5,99 | 50 | 0,2 | 1,25 | SMA (розетка) | WR187 | FDP | алюминий | 67 |
| KADAMM ВКП-WR19-1,85(р)-У | 39,2-59,60 | 10 | 0,4 | 1,3 | 1,85 (розетка) | WR19 | FUGP | медь | 25 |
| KADAMM ВКП-WR2100-N(р)-У | 0,35-0,53 | 100 | 0,2 | 1,25 | N (розетка) | WR2100 | FDP | алюминий | 450 |
| KADAMM ВКП-WR22-1,85(р)-У | 33,0-50,0 | 30 | 0,35 | 1,5 | 1,85 (розетка) | WR22 | FUGP | медь | 25 |
| KADAMM ВКП-WR22-2,4(р)-У | 33,0-50,0 | 30 | 0,5 | 1,80 | 2,4 (розетка) | WR22 | FUGP | медь | 25 |
| KADAMM ВКП-WR229-N(р)-У | 3,22-4,90 | 100 | 0,2 | 1,25 | N (розетка) | WR229 | FDP | алюминий | 65 |
| KADAMM ВКП-WR2300-N(р)-У | 0,32-0,49 | 100 | 0,2 | 1,25 | N (розетка) | WR2300 | FDP | алюминий | 500 |
| KADAMM ВКП-WR28-2,4(р)-У | 26,5-40,0 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR28 | FBP | медь | 26 |
| KADAMM ВКП-WR28-2,92(р)-У | 26,5-40,0 | 50 | 0,3 | 1,25 | 2,92 (розетка) | WR28 | FBP | медь | 26 |
| KADAMM ВКП-WR284-N(р)-У | 2,60-3,95 | 100 | 0,2 | 1,25 | N (розетка) | WR284 | FDP | алюминий | 72 |
| KADAMM ВКП-WR34-2,4(р)-У | 21,7-33,0 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR34 | FBP | медь | 30 |
| KADAMM ВКП-WR34-2,92(р)-У | 21,7-33,0 | 50 | 0,3 | 1,25 | 2,92 (розетка) | WR34 | FBP | медь | 30 |
| KADAMM ВКП-WR340-N(р)-У | 2,17-3,30 | 100 | 0,2 | 1,25 | N (розетка) | WR340 | FDP | алюминий | 85 |
| KADAMM ВКП-WR42-2,4(р)-У | 17,6-26,7 | 30 | 0,3 | 1,25 | 2,4 (розетка) | WR42 | FBP | медь | 30 |
| KADAMM ВКП-WR42-2,92(р)-У | 17,6-26,7 | 10 | 0,3 | 1,25 | 2,92 (розетка) | WR42 | FBP | медь | 30 |
| KADAMM ВКП-WR42-SMA(р)-У | 17,6-26,0 | 30 | 0,3 | 1,25 | SMA (розетка) | WR42 | FBP | медь | 25 |
| KADAMM ВКП-WR430-N(р)-У | 1,72-2,61 | 100 | 0,2 | 1,25 | N (розетка) | WR430 | FDP | алюминий | 100 |
| KADAMM ВКП-WR51-SMA(р)-У | 14,5-22,0 | 10 | 0,3 | 1,25 | SMA (розетка) | WR51 | FBP | медь | 27 |
| KADAMM ВКП-WR510-N(р)-У | 1,45-2,20 | 100 | 0,2 | 1,25 | N (розетка) | WR510 | FDP | алюминий | 120 |
| KADAMM ВКП-WR62-N(р)-У | 11,9-18,0 | 30 | 0,3 | 1,25 | N (розетка) | WR62 | FBP | медь | 32 |
| KADAMM ВКП-WR62-SMA(р)-У | 11,9-18,0 | 20 | 0,3 | 1,25 | SMA (розетка) | WR62 | FBP | медь | 27 |
| KADAMM ВКП-WR650-N(р)-У | 1,13-1,73 | 100 | 0,2 | 1,25 | N (розетка) | WR650 | FDP | алюминий | 150 |
| KADAMM ВКП-WR75-N(р)-У | 9,84-15,0 | 50 | 0,3 | 1,25 | N (розетка) | WR75 | FBP | медь | 33 |
| KADAMM ВКП-WR75-SMA(р)-У | 9,84-15,0 | 30 | 0,3 | 1,25 | SMA (розетка) | WR75 | FBP | медь | 30 |
| KADAMM ВКП-WR770-N(р)-У | 0,96-1,46 | 100 | 0,2 | 1,25 | N (розетка) | WR770 | FDP | алюминий | 166 |
| KADAMM ВКП-WR90-N(р)-У | 8,20-12,5 | 50 | 0,3 | 1,25 | N (розетка) | WR90 | FBP | медь | 35 |
| KADAMM ВКП-WR90-SMA(р)-У | 8,20-12,5 | 30 | 0,3 | 1,25 | SMA (розетка) | WR90 | FBP | медь | 33 |
| KADAMM ВКП-WR975-N(р)-У | 0,75-1,15 | 100 | 0,2 | 1,25 | N (розетка) | WR975 | FDP | алюминий | 209 |
Как выбрать модель
- Полоса модели ВКП-У должна перекрывать рабочие частоты (серия: 320 МГц – 110 ГГц).
- Вносимые потери в серии ВКП-У — от 0,2 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВКП-У — от 1,25 до 1,8: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВКП-У — от 10 до 100 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВКП-У — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВКП-У по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВКП-У?
К карточке ВКП-У приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВКП-У?
По таблице исполнений ВКП-У: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-У?
У ВКП-У — N; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВКП-У — техническое описание 375.4 КБ
