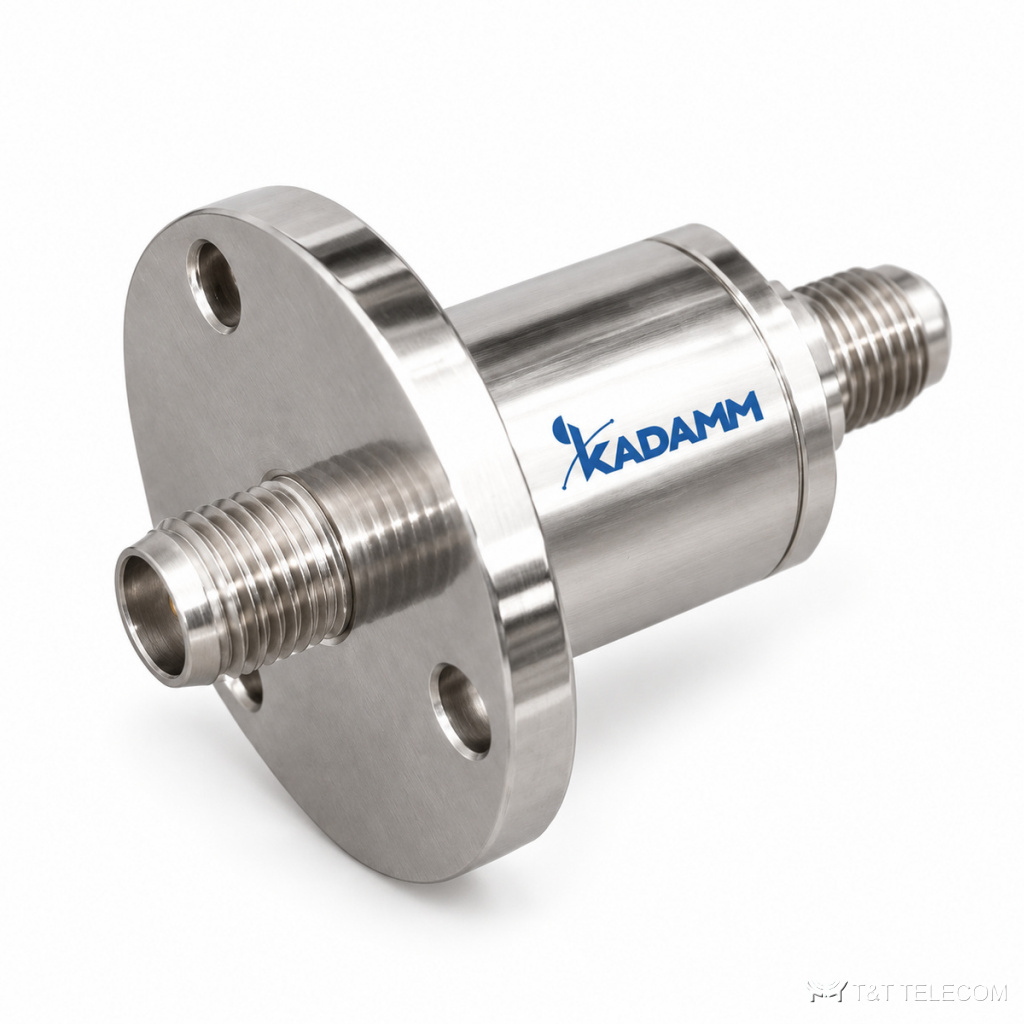

KADAMM ВСЧ-1-К: серия из 8 вращающихся переходов, до 40 ГГц. Сочленения ВСЧ-1-К ставят на поворотных антеннах и ОПУ. Коротко о ВСЧ-1-К: диапазон до 40 ГГц; соединители по таблице исполнений; вносимые потери 0,5–0,8 дБ; КСВН 1,2–1,8.
Область применения
- Опорно-поворотные устройства — ВСЧ-1-К.
- Следящие антенные системы — ВСЧ-1-К.
- Вращающиеся антенны РЛС — ВСЧ-1-К.
Исполнения серии ВСЧ-1-К
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Порт 1 | Порт 2 |
|---|---|---|---|---|---|
| KADAMM ВСЧ-1-12,4-N(в)-N(р) | 0-12,4 | 0,5 | 1,5 | N (в) | N (р) |
| KADAMM ВСЧ-1-12,4-SMA(в)-SMA(р) | 0-12,4 | 0,5 | 1,5 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-15-SMA(в)-SMA(р) | 10-15 | 0,5 | 1,5 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-18-N(в)-N(р) | 0-18 | 0,8 | 1,8 | N (в) | N (р) |
| KADAMM ВСЧ-1-18-SMA(в)-SMA(р) | 0-18 | 0,8 | 1,8 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-3-N(в)-N(р) | 0-3 | 0,5 | 1,2 | N (в) | N (р) |
| KADAMM ВСЧ-1-40-2,4(р)-2,4(р) | 0-40 | 0,8 | 1,8 | 2,4-F | 2,4-F |
| KADAMM ВСЧ-1-8-N(в)-N(р) | 0-8 | 0,5 | 1,35 | N (в) | N (р) |
Общие характеристики
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 30 |
| Импульсная мощность, Вт | 300 |
Как выбрать модель
- Полоса модели ВСЧ-1-К должна перекрывать рабочие частоты (серия: до 40 ГГц).
- Вносимые потери в серии ВСЧ-1-К — от 0,5 до 0,8 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-1-К — от 1,2 до 1,8: чем ниже, тем меньше отражение в тракте.
- Соединители ВСЧ-1-К — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВСЧ-1-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВСЧ-1-К?
Диапазон серии ВСЧ-1-К — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-1-К?
К карточке ВСЧ-1-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВСЧ-1-К?
По таблице исполнений ВСЧ-1-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
