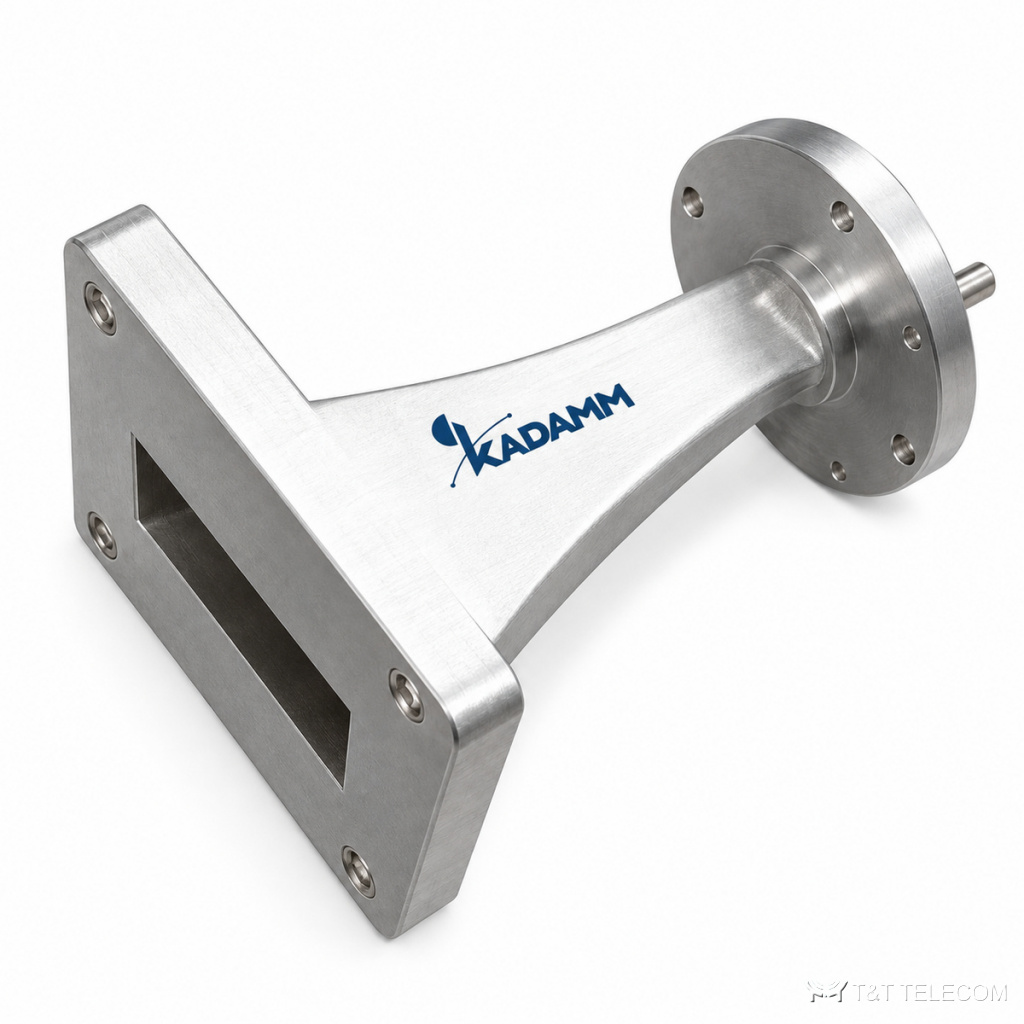

Серия волноводных переходов KADAMM ВВП-НС — 3,22 – 112 ГГц, соединители по таблице исполнений, 16 моделей

Серия волноводных переходов KADAMM ВВП-НС — 3,22 – 112 ГГц, соединители по таблице исполнений, 16 моделей
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВВП-НС — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВВП-НС — серия из 16 волноводных переходов, 3,22 – 112 ГГц. ВВП-НС соединяют волноводы разных сечений с плавным согласованием. Основное о ВВП-НС: диапазон 3,22 – 112 ГГц; соединители по таблице исполнений.

Для каких задач

  • Сборка трактов из разнотипных узлов — ВВП-НС.
  • Измерительные установки — ВВП-НС.
  • Ремонт и модернизация — ВВП-НС.

Исполнения серии ВВП-НС

АртикулЧастоты, ГГцВолноводФланецМатериалВолновод 2
KADAMM ВВП-WR112/WR5114,5-22,0WR112FBPмедьWR51
KADAMM ВВП-WR137/WR6211,9-18,0WR137FDP /FBPалюминийWR62
KADAMM ВВП-WR159/WR759,84-15,0WR159FDP/ FBPалюминийWR75
KADAMM ВВП-WR187/WR908,20-12,4WR187FDP/ FBPалюминийWR90
KADAMM ВВП-WR22/WR1073,8-112WR22FUGPмедьWR10
KADAMM ВВП-WR229/WR1126,57-9,99WR229FDP /FBPалюминийWR112
KADAMM ВВП-WR28/WR1260,5-91,9WR28FBP/ FUGPмедьWR12
KADAMM ВВП-WR284/WR1375,38-8,17WR284FDPалюминийWR137
KADAMM ВВП-WR34/WR1549,8-75,8WR34FBP/ FUGPмедьWR15
KADAMM ВВП-WR340/WR1594,64-7,05WR340FDPалюминийWR159
KADAMM ВВП-WR42/WR1939,2-59,6WR42FBP/ FUGPмедьWR19
KADAMM ВВП-WR430/WR2293,22-4,90WR430FDPалюминийWR229
KADAMM ВВП-WR51/WR2232,9-50,1WR51FBP/ FUGPмедьWR22
KADAMM ВВП-WR62/WR2826,5-40,0WR62FBPмедьWR28
KADAMM ВВП-WR75/WR3421,7-33,0WR75FBPмедьWR34
KADAMM ВВП-WR90/WR4217,6-26,7WR90FBPмедьWR42

Как выбрать модель

  • Сначала выбирают строку ВВП-НС по частоте — серия перекрывает 3,22 – 112 ГГц.
  • Соединители ВВП-НС — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВВП-НС по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВВП-НС?
Диапазон серии ВВП-НС — 3,22 – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВВП-НС?
К карточке ВВП-НС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВВП-НС?
По таблице исполнений ВВП-НС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
