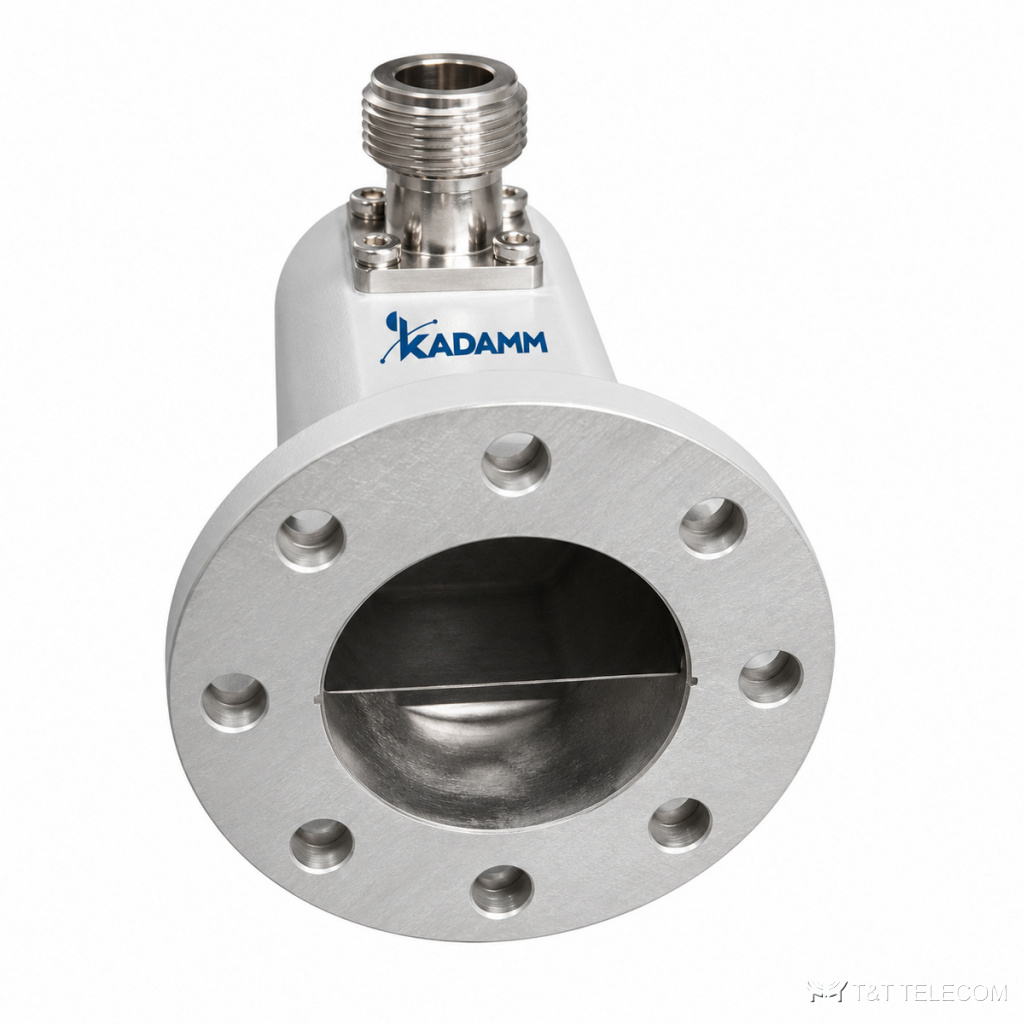

KADAMM ВКП-К: серия из 16 коаксиально-волноводных переходов, 1,76 – 38,8 ГГц. Переходы ВКП-К возбуждают волну в волноводе от коаксиального входа. Параметры ВКП-К: диапазон 1,76 – 38,8 ГГц; соединители N; КСВН 1,25–1,3.
Область применения
- Стыковка коаксиальных и волноводных узлов — ВКП-К.
- Испытательные установки — ВКП-К.
- Подключение измерительных приборов к волноводу — ВКП-К.
Исполнения серии ВКП-К
| Артикул | Частоты, ГГц | КСВН | Соединитель | Полоса | Ø волн., мм |
|---|---|---|---|---|---|
| KADAMM ВКП-Ø114,58-N(р)-У | 1,76-2,42 | 1,25 | N (розетка) | ≤20% | 114,58 |
| KADAMM ВКП-Ø12,7-SMA(р)-У | 15,9-21,8 | 1,25 | SMA (розетка) | ≤20% | 12,7 |
| KADAMM ВКП-Ø15,088-SMA(р)-У | 13,4-18,4 | 1,25 | SMA (розетка) | ≤20% | 15,088 |
| KADAMM ВКП-Ø17,415-SMA(р)-У | 11,6-15,9 | 1,25 | SMA (розетка) | ≤20% | 17,415 |
| KADAMM ВКП-Ø23,825-N(р)-У | 8,5-11,5 | 1,25 | N (розетка) | ≤20% | 23,825 |
| KADAMM ВКП-Ø27,788-N(р)-У | 7,3-9,5 | 1,25 | N (розетка) | ≤20% | 27,788 |
| KADAMM ВКП-Ø32,537-N(р)-У | 6,3-8,5 | 1,25 | N (розетка) | ≤20% | 32,537 |
| KADAMM ВКП-Ø38,1-N(р)-У | 5,3-7,3 | 1,25 | N (розетка) | ≤20% | 38,1 |
| KADAMM ВКП-Ø44,45-N(р)-У | 4,55-6,23 | 1,25 | N (розетка) | ≤20% | 44,45 |
| KADAMM ВКП-Ø51,99-N(р)-У | 3,9-5,3 | 1,25 | N (розетка) | ≤20% | 51,99 |
| KADAMM ВКП-Ø7,137-2,92(р)-У | 28,3-38,8 | 1,3 | 2,92 (розетка) | ≤15% | 7,137 |
| KADAMM ВКП-Ø71,42-N(р)-У | 2,83-3,88 | 1,25 | N (розетка) | ≤20% | 71,42 |
| KADAMM ВКП-Ø8,331-2,92(р)-У | 24,3-33,2 | 1,3 | 2,92 (розетка) | ≤15% | 8,331 |
| KADAMM ВКП-Ø83,62-N(р)-У | 2,45-3,3 | 1,25 | N (розетка) | ≤20% | 83,62 |
| KADAMM ВКП-Ø9,525-2,92(р)-У | 21,2-29,1 | 1,25 | 2,92 (розетка) | ≤20% | 9,525 |
| KADAMM ВКП-Ø97,87-N(р)-У | 2,1-2,8 | 1,25 | N (розетка) | ≤20% | 97,87 |
Как выбрать модель
- Сначала выбирают строку ВКП-К по частоте — серия перекрывает 1,76 – 38,8 ГГц.
- КСВН моделей ВКП-К — от 1,25 до 1,3: чем ниже, тем меньше отражение в тракте.
- Соединители ВКП-К — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВКП-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВКП-К?
К карточке ВКП-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВКП-К?
По таблице исполнений ВКП-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-К?
У ВКП-К — N; точный тип и пол разъёма указан в таблице для каждой модели.
