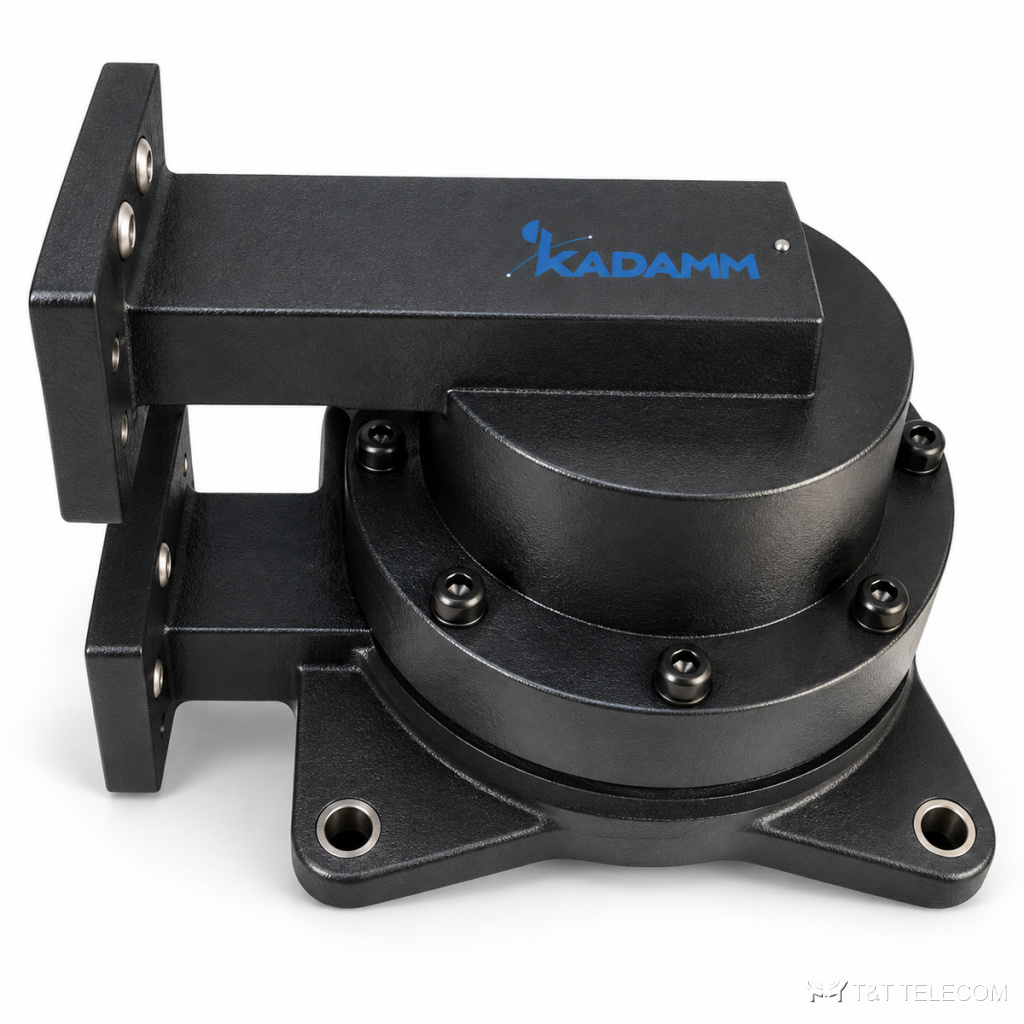

Серия вращающихся переходов KADAMM ВСЧ-1-ВМ — 1,13 – 75,8 ГГц, 29 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ВСЧ-1-ВМ — серия из 29 вращающихся переходов, 1,13 – 75,8 ГГц. Сочленения ВСЧ-1-ВМ ставят на поворотных антеннах и ОПУ. Основное о ВСЧ-1-ВМ: диапазон 1,13 – 75,8 ГГц; вносимые потери 0,2–0,5 дБ; КСВН 1,15–1,6; мощность 30–4000 Вт.
Для каких задач
- Вращающиеся антенны РЛС — ВСЧ-1-ВМ.
- Опорно-поворотные устройства — ВСЧ-1-ВМ.
- Следящие антенные системы — ВСЧ-1-ВМ.
Исполнения серии ВСЧ-1-ВМ
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-WR112-ПМ | 6,57-9,99 | 100W | 0,3 | 1,25 | WR112 | FBP | медь | — |
| KADAMM ВСЧ-1-WR112-УМ | 6,57-9,99 | 2000W | 0,20 | 1,20 | WR112 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR137-ПМ | 5,38-8,17 | 200W | 0,3 | 1,25 | WR137 | FDP | медь | — |
| KADAMM ВСЧ-1-WR137-УМ | 5,38-8,17 | 2000W | 0,20 | 1,15 | WR137 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR15-УМ | 49,8-75,8 | 30W | 0,50 | 1,6 | WR15 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR159-УМ | 4,64-7,05 | 3000W | 0,20 | 1,15 | WR159 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR187-УМ | 3,94-5,99 | 3000W | 0,20 | 1,15 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR19-УМ | 39,2-59,6 | 50W | 0,40 | 1,5 | WR19 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR22-УМ | 32,9-50,1 | 50W | 0,40 | 1,5 | WR22 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR229-УМ | 3,22-4,90 | 3000W | 0,20 | 1,15 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR28-ПМ | 26,5-40,0 | 50W | 0,3 | 1,5 | WR28 | FBP | медь | — |
| KADAMM ВСЧ-1-WR28-УМ | 26,5-40,0 | 300W | 0,25 | 1,25 | WR28 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR284-УМ | 2,60-3,95 | 3000W | 0,20 | 1,15 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR34-ПМ | 21,7-33,0 | 50W | 0,3 | 1,5 | WR34 | FBP | медь | — |
| KADAMM ВСЧ-1-WR34-УМ | 21,7-33,0 | 300W | 0,25 | 1,25 | WR34 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR340-УМ | 2,17-3,3 | 3000W | 0,20 | 1,15 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR42-ПМ | 17,6-26,7 | 50W | 0,3 | 1,4 | WR42 | FBP | медь | — |
| KADAMM ВСЧ-1-WR42-УМ | 17,6-26,7 | 500W | 0,25 | 1,25 | WR42 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR430-УМ | 1,72-2,61 | 3000W | 0,20 | 1,15 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR51-ПМ | 14,5-22,0 | 50W | 0,3 | 1,25 | WR51 | FBP | медь | — |
| KADAMM ВСЧ-1-WR51-УМ | 14,5-22,0 | 500W | 0,25 | 1,25 | WR51 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR510-УМ | 1,45-2,2 | 4000W | 0,20 | 1,15 | WR510 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR62-ПМ | 11,9-18,0 | 100W | 0,3 | 1,25 | WR62 | FBP | медь | — |
| KADAMM ВСЧ-1-WR62-УМ | 11,9-18,0 | 2000W | 0,20 | 1,25 | WR62 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR650-УМ | 1,13-1,73 | 4000W | 0,20 | 1,15 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR75-ПМ | 9,84-15,0 | 100W | 0,3 | 1,25 | WR75 | FBP | медь | — |
| KADAMM ВСЧ-1-WR75-УМ | 9,84-15,0 | 1000W | 0,20 | 1,20 | WR75 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR90-ПМ | 8,20-12,5 | 100W | 0,3 | 1,25 | WR90 | FBP | медь | — |
| KADAMM ВСЧ-1-WR90-УМ | 8,20-12,5 | 2000W | 0,20 | 1,20 | WR90 | FBP | медь | ≤5% |
Как выбрать модель
- Полоса модели ВСЧ-1-ВМ должна перекрывать рабочие частоты (серия: 1,13 – 75,8 ГГц).
- Вносимые потери в серии ВСЧ-1-ВМ — от 0,2 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-1-ВМ — от 1,15 до 1,6: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВСЧ-1-ВМ — от 30 до 4000 Вт; выбирайте с запасом над мощностью в тракте.
Поставка и документы
Поставляем KADAMM ВСЧ-1-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВСЧ-1-ВМ?
У ВСЧ-1-ВМ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСЧ-1-ВМ?
Диапазон серии ВСЧ-1-ВМ — 1,13 – 75,8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-1-ВМ?
К карточке ВСЧ-1-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВСЧ-1-ВМ — техническое описание 329.38 КБ
