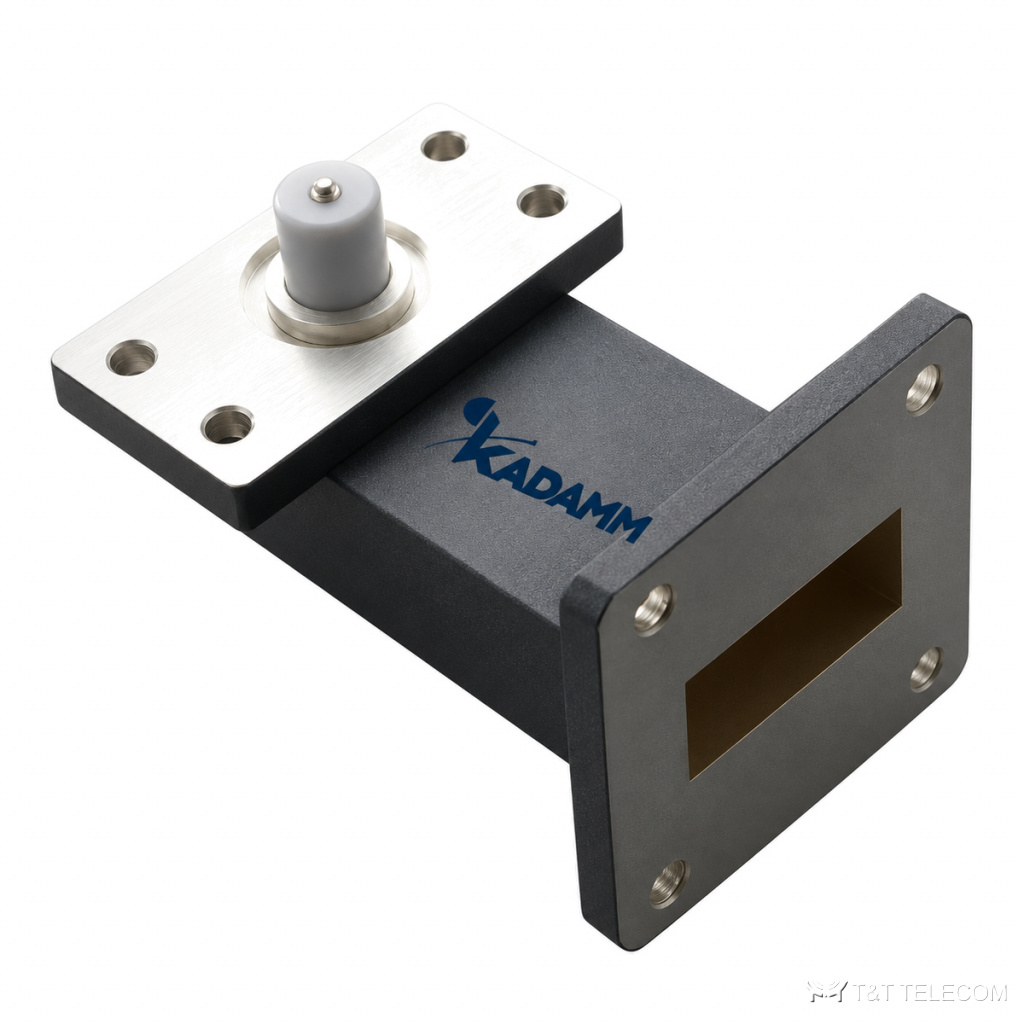

Серия переходов волновод — микрополоска KADAMM ВМП-У — 2,6 – 40 ГГц, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ВМП-У — серия из 13 переходов волновод — микрополоска, 2,6 – 40 ГГц. ВМП-У передают сигнал из волновода на микрополосковую плату. Коротко о ВМП-У: диапазон 2,6 – 40 ГГц; вносимые потери 0,2–0,5 дБ; КСВН 1,25–1,5; мощность 30–100 Вт.
Область применения
- Измерения на плате — ВМП-У.
- СВЧ-модули на платах — ВМП-У.
- Миллиметровые приёмопередатчики — ВМП-У.
Исполнения серии ВМП-У
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Длина, мм | Фланец | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВМП-У-WR112 | 6,57-9,99 | 50 | 0,2 | 1,25 | 45 | FBP | медь | серебрение | WR112 |
| KADAMM ВМП-У-WR137 | 5,38-8,17 | 100 | 0,2 | 1,25 | 50 | FDP | медь | серебрение | WR137 |
| KADAMM ВМП-У-WR159 | 4,64-7,05 | 100 | 0,2 | 1,25 | 60 | FDP | алюминий | хроматирование | WR159 |
| KADAMM ВМП-У-WR187 | 3,94-5,99 | 100 | 0,2 | 1,25 | 70 | FDP | алюминий | хроматирование | WR187 |
| KADAMM ВМП-У-WR229 | 3,22-4,90 | 100 | 0,2 | 1,25 | 70 | FDP | алюминий | хроматирование | WR229 |
| KADAMM ВМП-У-WR28 | 26,5-40,0 | 30 | 0,5 | 1,50 | 26 | FBP | медь | серебрение | WR28 |
| KADAMM ВМП-У-WR284 | 2,60-3,95 | 100 | 0,2 | 1,25 | 80 | FDP | алюминий | хроматирование | WR284 |
| KADAMM ВМП-У-WR34 | 21,7-33,0 | 30 | 0,5 | 1,50 | 26 | FBP | медь | серебрение | WR34 |
| KADAMM ВМП-У-WR42 | 17,6-26,7 | 30 | 0,3 | 1,50 | 30 | FBP | медь | серебрение | WR42 |
| KADAMM ВМП-У-WR51 | 14,5-22,0 | 50 | 0,2 | 1,25 | 35 | FBP | медь | серебрение | WR51 |
| KADAMM ВМП-У-WR62 | 11,9-18,0 | 50 | 0,2 | 1,25 | 40 | FBP | медь | серебрение | WR62 |
| KADAMM ВМП-У-WR75 | 9,84-15,0 | 50 | 0,2 | 1,25 | 40 | FBP | медь | серебрение | WR75 |
| KADAMM ВМП-У-WR90 | 8,20-12,40 | 50 | 0,2 | 1,25 | 50 | FBP | медь | серебрение | WR90 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤15% |
Подбор исполнения
- Полоса модели ВМП-У должна перекрывать рабочие частоты (серия: 2,6 – 40 ГГц).
- Вносимые потери в серии ВМП-У — от 0,2 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВМП-У — от 1,25 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВМП-У — от 30 до 100 Вт; выбирайте с запасом над мощностью в тракте.
Поставка и документы
Поставляем KADAMM ВМП-У по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВМП-У?
Диапазон серии ВМП-У — 2,6 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВМП-У?
К карточке ВМП-У приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВМП-У?
По таблице исполнений ВМП-У: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
