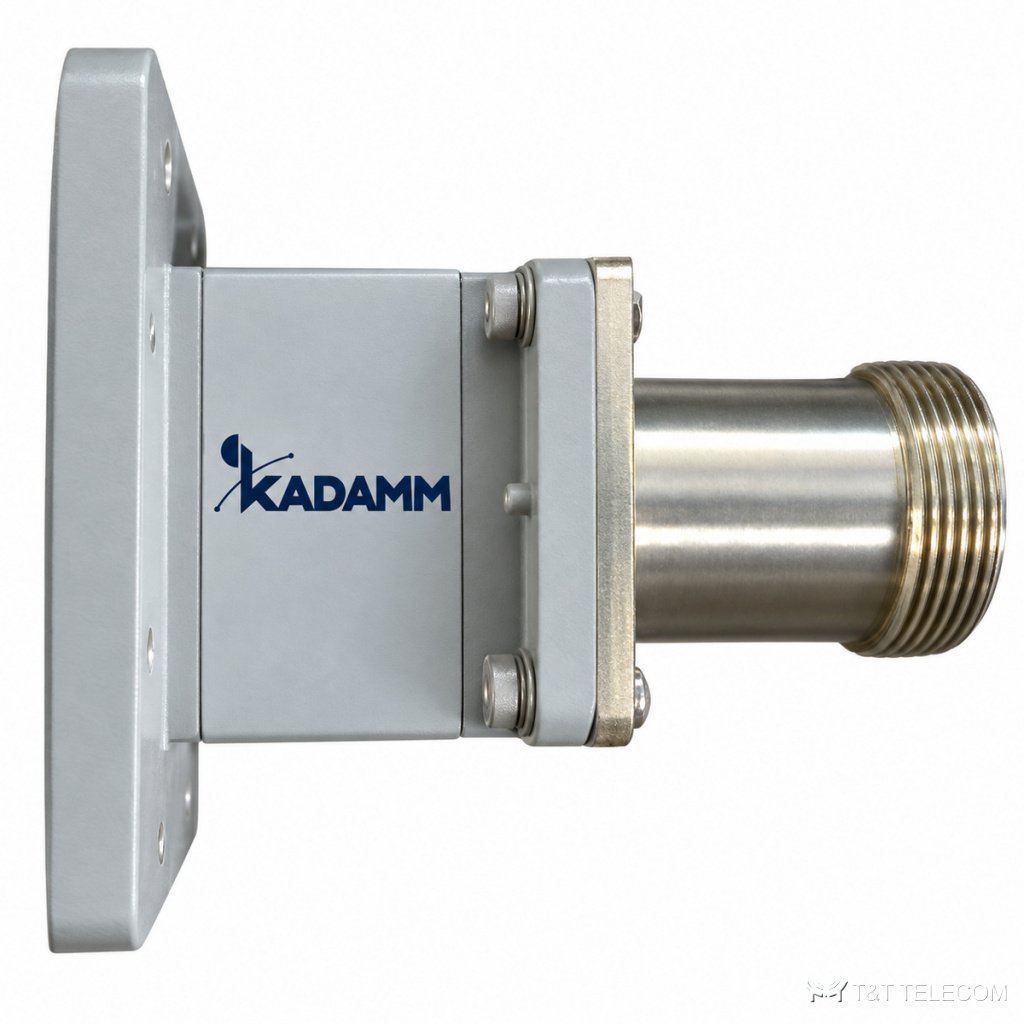

Серия KADAMM ВКП-Н-Т — серия из 13 коаксиально-волноводных переходов, 840 МГц – 40 ГГц. Переходы ВКП-Н-Т возбуждают волну в волноводе от коаксиального входа. Параметры ВКП-Н-Т: диапазон 840 МГц – 40 ГГц; соединители N; мощность 30–800 Вт.
Для каких задач
- Испытательные установки — ВКП-Н-Т.
- Подключение измерительных приборов к волноводу — ВКП-Н-Т.
- Стыковка коаксиальных и волноводных узлов — ВКП-Н-Т.
Исполнения серии ВКП-Н-Т
| Артикул | Частоты, ГГц | Мощн., Вт | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM ВКП-WRD110-2,92(р)-Т | 11-26,5 | 30 | 2,92 (розетка) | WRD110 | медь | 30 |
| KADAMM ВКП-WRD150-N(р)-Т | 1,5-3,6 | 800 | N (розетка) | WRD150 | алюминий | 160 |
| KADAMM ВКП-WRD180-2,92(р)-Т | 18-40 | 30 | 2,92 (розетка) | WRD180 | медь | 36,8 |
| KADAMM ВКП-WRD200-N(р)-Т | 2-4,8 | 500 | N (розетка) | WRD200 | алюминий | 120 |
| KADAMM ВКП-WRD250-N(р)-Т | 2,6-7,8 | 500 | N (розетка) | WRD250 | алюминий | 85 |
| KADAMM ВКП-WRD350-N(р)-Т | 3,5-8,2 | 500 | N (розетка) | WRD350 | алюминий | 80 |
| KADAMM ВКП-WRD475-N(р)-Т | 4,75-11 | 300 | N (розетка) | WRD475 | алюминий | 50 |
| KADAMM ВКП-WRD500-SMA(р)-Т | 5-18 | 300 | SMA (розетка) | WRD500 | алюминий | 45 |
| KADAMM ВКП-WRD580-SMA(р)-Т | 5,8-16 | 300 | SMA (розетка) | WRD580 | алюминий | 40 |
| KADAMM ВКП-WRD650-SMA(р)-Т | 6,5-18 | 100 | SMA (розетка) | WRD650 | медь | 33,7 |
| KADAMM ВКП-WRD700-SMA(р)-Т | 7-18,5 | 50 | SMA (розетка) | WRD700 | медь | 33 |
| KADAMM ВКП-WRD750-SMA(р)-Т | 7,5-18 | 100 | SMA (розетка) | WRD750 | медь | 33,7 |
| KADAMM ВКП-WRD84-N(р)-Т | 0,84-2 | 800 | N (розетка) | WRD84 | алюминий | 300 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 |
| КСВН, не более | 1,5 |
| Фланец | FP |
Подбор исполнения
- Сначала выбирают строку ВКП-Н-Т по частоте — серия перекрывает 840 МГц – 40 ГГц.
- Допустимая мощность моделей ВКП-Н-Т — от 30 до 800 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВКП-Н-Т — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВКП-Н-Т подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВКП-Н-Т?
По таблице исполнений ВКП-Н-Т: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-Н-Т?
У ВКП-Н-Т — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВКП-Н-Т?
Диапазон серии ВКП-Н-Т — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
