Серия вращающихся переходов KADAMM ВСЧ-1-L — 2,6 – 59,6 ГГц, соединители по таблице исполнений, 15 моделей

Name: Серия вращающихся переходов KADAMM ВСЧ-1-L — 2,6 – 59,6 ГГц, соединители по таблице исполнений, 15 моделей
Brand: KADAMM
SKU: KADAMM ВСЧ-1-L

Волноводные переходы и вращающиеся сочленения

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВСЧ-1-L — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

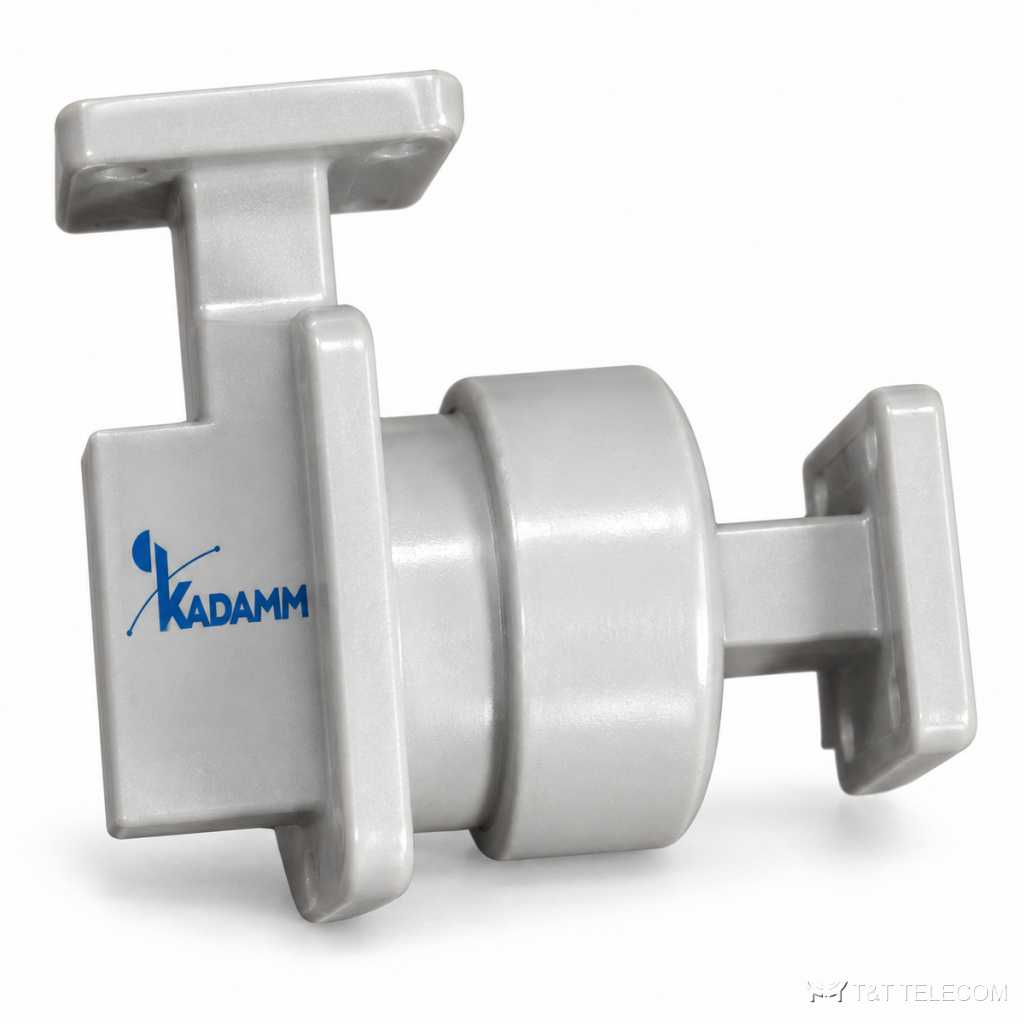

KADAMM ВСЧ-1-L — серия из 15 вращающихся переходов, 2,6 – 59,6 ГГц. Сочленения ВСЧ-1-L ставят на поворотных антеннах и ОПУ. Параметры ВСЧ-1-L: диапазон 2,6 – 59,6 ГГц; соединители по таблице исполнений; вносимые потери 0,25–0,8 дБ; КСВН 1,2–1,35; мощность 30–600 Вт.

Область применения

Вращающиеся антенны РЛС — ВСЧ-1-L.
Опорно-поворотные устройства — ВСЧ-1-L.
Следящие антенные системы — ВСЧ-1-L.

Исполнения серии ВСЧ-1-L

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Волновод	Фланец	Материал	Имп. мощн., кВт
KADAMM ВСЧ-1-WR112-Г	6,57-9,99	400	0,3	1,2	WR112	FBP	медь	150
KADAMM ВСЧ-1-WR137-Г	5,38-8,17	500	0,25	1,2	WR137	FDP	алюминий	150
KADAMM ВСЧ-1-WR159-Г	4,64-7,05	500	0,25	1,2	WR159	FDP	алюминий	150
KADAMM ВСЧ-1-WR187-Г	3,94-5,99	600	0,25	1,2	WR187	FDP	алюминий	600
KADAMM ВСЧ-1-WR19-Г	39,2-59,6	30	0,8	1,35	WR19	FBP	медь	0,3
KADAMM ВСЧ-1-WR22-Г	32,9-50,1	30	0,5	1,35	WR22	FBP	медь	0,3
KADAMM ВСЧ-1-WR229-Г	3,22-4,90	600	0,25	1,2	WR229	FDP	алюминий	600
KADAMM ВСЧ-1-WR28-Г	26,5-40,0	30	0,5	1,25	WR28	FBP	медь	0,3
KADAMM ВСЧ-1-WR284-Г	2,60-3,95	600	0,25	1,2	WR284	FDP	алюминий	600
KADAMM ВСЧ-1-WR34-Г	21,7-33,0	30	0,5	1,25	WR34	FBP	медь	0,3
KADAMM ВСЧ-1-WR42-Г	17,6-26,7	50	0,5	1,25	WR42	FBP	медь	0,5
KADAMM ВСЧ-1-WR51-Г	14,5-22,0	100	0,3	1,25	WR51	FBP	медь	3
KADAMM ВСЧ-1-WR62-Г	11,9-18,0	100	0,3	1,2	WR62	FBP	медь	4
KADAMM ВСЧ-1-WR75-Г	9,84-15,0	200	0,3	1,2	WR75	FBP	медь	10
KADAMM ВСЧ-1-WR90-Г	8,20-12,5	400	0,3	1,2	WR90	FBP	медь	150

Общие характеристики

Параметр	Значение
Рабочая полоса	≤15%

Подбор исполнения

Полоса модели ВСЧ-1-L должна перекрывать рабочие частоты (серия: 2,6 – 59,6 ГГц).
Вносимые потери в серии ВСЧ-1-L — от 0,25 до 0,8 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВСЧ-1-L — от 1,2 до 1,35: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей ВСЧ-1-L — от 30 до 600 Вт; выбирайте с запасом над мощностью в тракте.
Соединители ВСЧ-1-L — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВСЧ-1-L подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВСЧ-1-L?
Диапазон серии ВСЧ-1-L — 2,6 – 59,6 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВСЧ-1-L?
К карточке ВСЧ-1-L приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВСЧ-1-L?
По таблице исполнений ВСЧ-1-L: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
