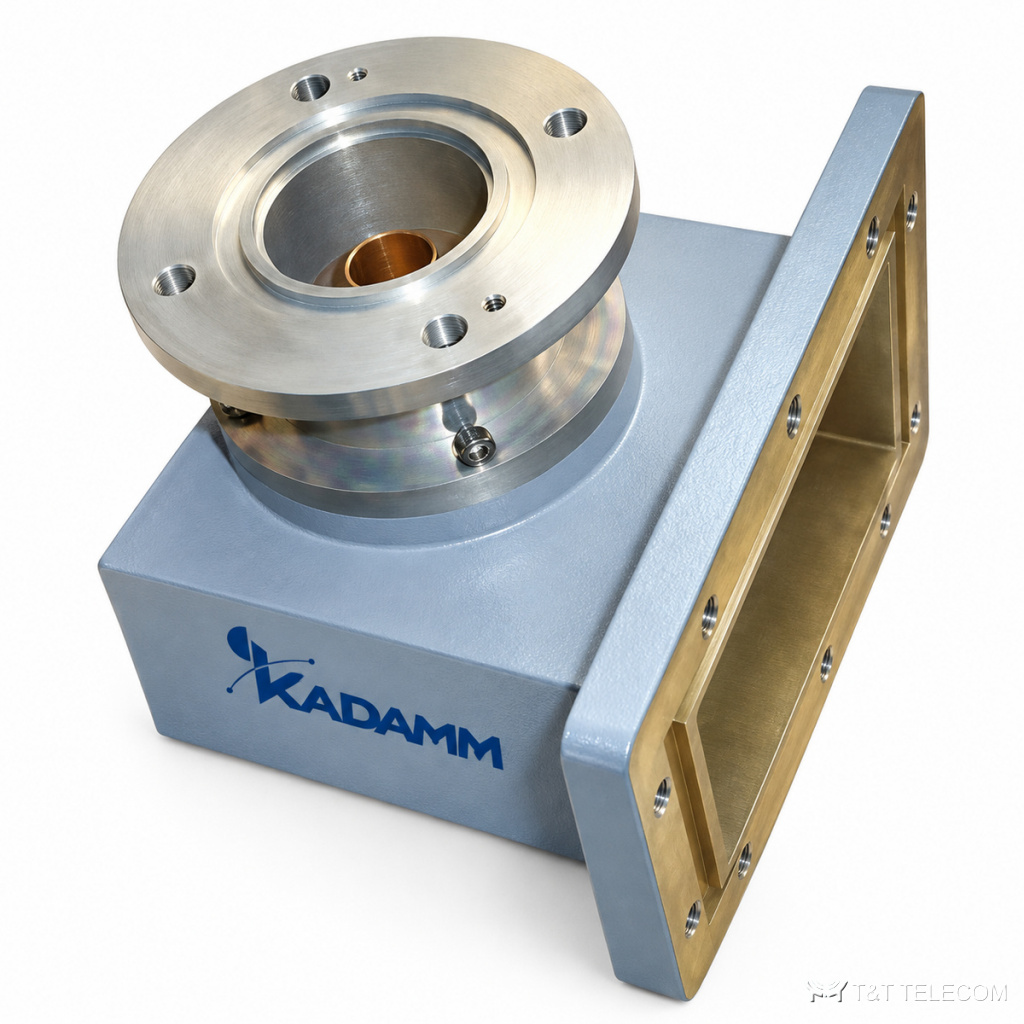

Серия коаксиально-волноводных переходов KADAMM ВКП-ПМ — 640 МГц – 112 ГГц, соединители N, 43 модели

Серия коаксиально-волноводных переходов KADAMM ВКП-ПМ — 640 МГц – 112 ГГц, соединители N, 43 модели
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВКП-ПМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВКП-ПМ: серия из 43 коаксиально-волноводных переходов, 640 МГц – 112 ГГц. Переходы ВКП-ПМ возбуждают волну в волноводе от коаксиального входа. Основное о ВКП-ПМ: диапазон 640 МГц – 112 ГГц; соединители N; вносимые потери 0,15–1 дБ; КСВН 1,15–1,5; мощность 10–5000 Вт.

Область применения

  • Стыковка коаксиальных и волноводных узлов — ВКП-ПМ.
  • Испытательные установки — ВКП-ПМ.
  • Подключение измерительных приборов к волноводу — ВКП-ПМ.

Исполнения серии ВКП-ПМ

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНСоединительВолноводФланецМатериалПолоса
KADAMM ВКП-WR10-10-УМ73,8-112,0101,01,5уточняйте у менеджераWR10уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR112-800-УМ6,57-9,998000,21,2N/SMA/TNCWR112уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR112-N(р)-УМ6,57-9,99≤2000,31,25N (розетка)WR112FBPмедь≤15%
KADAMM ВКП-WR1150-1000-УМ0,64-0,9810000,151,2N/SMA/TNCWR1150уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR12-10-УМ60,5-91,9101,01,51,0WR12уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR137-800-УМ5,38-8,178000,21,2N/SMA/TNCWR137уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR137-N(р)-УМ5,38-8,17≤2000,31,25N (розетка)WR137FDPмедь≤15%
KADAMM ВКП-WR15-50-УМ55,0-65,0501,01,51,0WR15уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR159-800-УМ464-7,058000,21,2N/SMA/TNCWR159уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR159-N(р)-УМ4,64-7,05≤2000,21,25N (розетка)WR159FDPалюминий≤15%
KADAMM ВКП-WR187-7/16(р)-УМ3,94-5,99≤10000,21,157/16 (розетка)WR187FDPалюминий≤15%
KADAMM ВКП-WR187-L27(р)-УМ3,94-5,99≤10000,21,15L27 (розетка)WR187FDPалюминий≤15%
KADAMM ВКП-WR187-N(р)-УМ3,94-5,99≤2000,21,25N (розетка)WR187FDPалюминий≤15%
KADAMM ВКП-WR19-50-УМ40,0-60,0500,81,52,4.85WR19уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR22-50-УМ33,0-50,0500,81,52,4/1,85WR22уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR229-7/16(р)-УМ3,22-4,90≤10000,21,157/16 (розетка)WR229FDPалюминий≤15%
KADAMM ВКП-WR229-L27(р)-УМ3,22-4,90≤10000,21,15L27 (розетка)WR229FDPалюминий≤15%
KADAMM ВКП-WR229-N(р)-УМ3,22-4,90≤2000,21,25N (розетка)WR229FDPалюминий≤15%
KADAMM ВКП-WR28-100-УМ26,3-40,01000,21,2SMA/2,92WR28уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR284-7/16(р)-УМ2,60-3,95≤10000,21,157/16 (розетка)WR284FDPалюминий≤15%
KADAMM ВКП-WR284-L27(р)-УМ2,60-3,95≤10000,21,15L27 (розетка)WR284FDPалюминий≤15%
KADAMM ВКП-WR34-100-УМ21,7-33,01000,212SMAP.92WR34уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR340-7/16(р)-УМ2,17-3,30≤20000,21,157/16 (розетка)WR340FDPалюминий≤15%
KADAMM ВКП-WR340-L27(р)-УМ2,17-3,3≤20000,21,15L27 (розетка)WR340FDPалюминий≤15%
KADAMM ВКП-WR42-100-УМ17,6-26,71000,21,2SMA/2,92WR42уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR430-5339(р)-УМ1,76-2,61≤30000,21,155339 (розетка)WR430FDPалюминий≤15%
KADAMM ВКП-WR430-7/16(р)-УМ1,72-2,61≤20000,21,157/16 (розетка)WR430FDPалюминий≤15%
KADAMM ВКП-WR430-EIA1-5/8(р)-УМ1,72-2,61≤30000,21,151'5/8 (розетка)WR430FDPалюминий≤15%
KADAMM ВКП-WR430-L27(р)-УМ1,72-2,61≤20000,21,15L27 (розетка)WR430FDPалюминий≤15%
KADAMM ВКП-WR51-100-УМ14,5-22,01000,21,2SMAP.92WR51уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR510-5339(р)-УМ1,45-2,2≤40000,21,155339 (розетка)WR510FDPалюминий≤15%
KADAMM ВКП-WR510-7/16(р)-УМ1,45-2,20≤20000,21,157/16 (розетка)WR510FDPалюминий≤15%
KADAMM ВКП-WR510-EIA1-5/8(р)-УМ1,45-2,2≤40000,21,151'5/8 (розетка)WR510FDPалюминий≤15%
KADAMM ВКП-WR510-L27(р)-УМ1,45-2,20≤20000,21,15L27 (розетка)WR510FDPалюминий≤15%
KADAMM ВКП-WR62-N(р)-УМ11,9-18,0≤2000,31,15N (розетка)WR62FBPмедь≤15%
KADAMM ВКП-WR650-5339(р)-УМ1,13-1,73≤50000,21,155339 (розетка)WR650FDPалюминий≤15%
KADAMM ВКП-WR650-7/16(р)-УМ1,13-1,73≤20000,21,157/16 (розетка)WR650FDPалюминий≤15%
KADAMM ВКП-WR650-EIA1-5/8(р)-УМ1,13-1,73≤50000,21,151'5/8 (розетка)WR650FDPалюминий≤15%
KADAMM ВКП-WR650-L27(р)-УМ1,13-1,73≤20000,21,15L27 (розетка)WR650FDPалюминий≤15%
KADAMM ВКП-WR75-N(р)-УМ9,84-15,0≤2000,31,25N (розетка)WR75FBPмедь≤15%
KADAMM ВКП-WR770-1000-УМ0,96-1,4610000,151,2N/SMA/TNCWR770уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM ВКП-WR90-N(р)-УМ8,20-12,4≤2000,31,25N (розетка)WR90FBPмедь≤15%
KADAMM ВКП-WR975-1000-УМ0,75-1,1510000,151,2N/SMA/TNCWR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера

На что смотреть при выборе

  • Полоса модели ВКП-ПМ должна перекрывать рабочие частоты (серия: 640 МГц – 112 ГГц).
  • Вносимые потери в серии ВКП-ПМ — от 0,15 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ВКП-ПМ — от 1,15 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей ВКП-ПМ — от 10 до 5000 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ВКП-ПМ — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВКП-ПМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВКП-ПМ?
К карточке ВКП-ПМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВКП-ПМ?
По таблице исполнений ВКП-ПМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВКП-ПМ?
У ВКП-ПМ — N; точный тип и пол разъёма указан в таблице для каждой модели.
