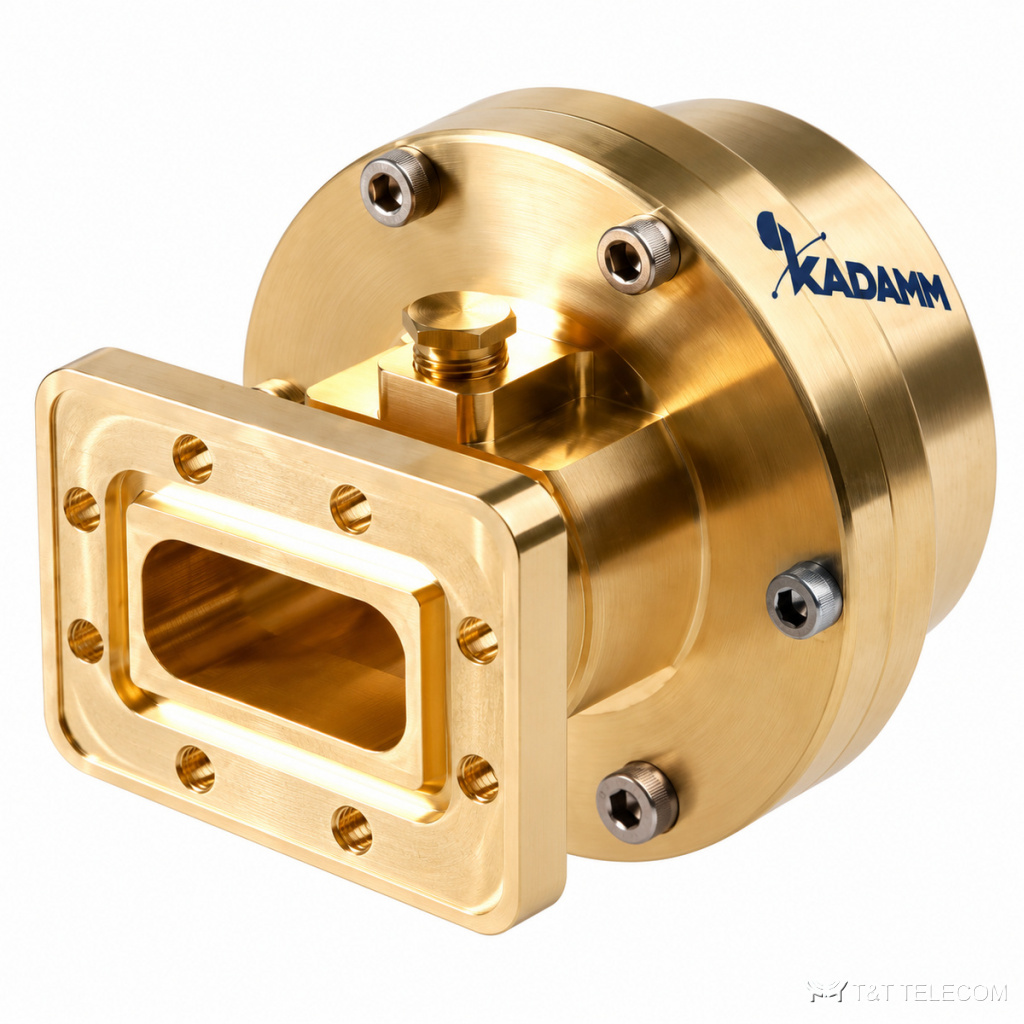

Серия волноводных переходов KADAMM ВЭП — 2,2 – 86 ГГц, соединители по таблице исполнений, 12 моделей

Серия волноводных переходов KADAMM ВЭП — 2,2 – 86 ГГц, соединители по таблице исполнений, 12 моделей
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВЭП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ВЭП — серия из 12 волноводных переходов, 2,2 – 86 ГГц. ВЭП соединяют волноводы разных сечений с плавным согласованием. Основное о ВЭП: диапазон 2,2 – 86 ГГц; соединители по таблице исполнений; КСВН 1,05; мощность 30–550 Вт.

Для каких задач

  • Сборка трактов из разнотипных узлов — ВЭП.
  • Измерительные установки — ВЭП.
  • Ремонт и модернизация — ВЭП.

Исполнения серии ВЭП

АртикулЧастоты, ГГцМощн., ВтКСВНВолноводФланцы (интерфейс)
KADAMM ВЭП-WR1127,1-8,5801,05WR112UAR84/CAR84
KADAMM ВЭП-WR1375,85-7,1251001,05WR137UDR70/PDR70
KADAMM ВЭП-WR1874,4-5,01901,05WR187UDR48/PDR48
KADAMM ВЭП-WR187-25,0-6,01501,05WR187UAR48/CAR48
KADAMM ВЭП-WR2293,4-4,23101,05WR229UDR40PDR40
KADAMM ВЭП-WR2842,6-3,15501,05WR284UDR32/PDR32
KADAMM ВЭП-WR3402,2-2,65501,05WR340UAR26/CAR26
KADAMM ВЭП-WR625,0-6,0301,05WR62UAR48/CAR4B
KADAMM ВЭП-WR7510,95-12,75501,05WR75UBR120/PBR120
KADAMM ВЭП-WR75-284——WR75латунь
KADAMM ВЭП-WR9010,0-11,7801,05WR90UDR100/PDR100
KADAMM ВЭП-WR90-286——WR90латунь

Как выбрать модель

  • Сначала выбирают строку ВЭП по частоте — серия перекрывает 2,2 – 86 ГГц.
  • КСВН моделей ВЭП — от 1,05 до 1,05: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей ВЭП — от 30 до 550 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ВЭП — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВЭП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВЭП?
Диапазон серии ВЭП — 2,2 – 86 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВЭП?
К карточке ВЭП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВЭП?
По таблице исполнений ВЭП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
