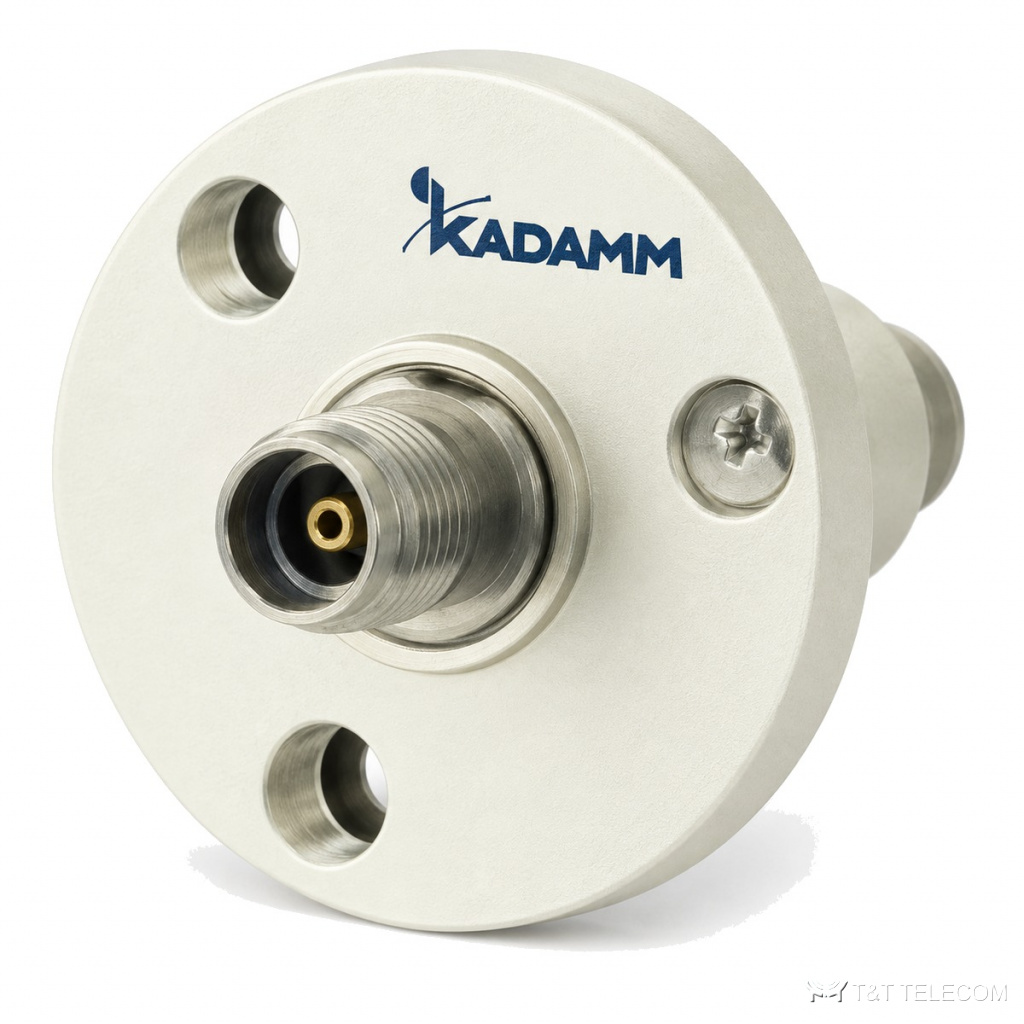

KADAMM ВСЧ — серия из 74 вращающихся переходов, до 50 ГГц. Сочленения ВСЧ ставят на поворотных антеннах и ОПУ. Коротко о ВСЧ: диапазон до 50 ГГц; соединители SMA.

Область применения

Вращающиеся антенны РЛС — ВСЧ.
Опорно-поворотные устройства — ВСЧ.
Следящие антенные системы — ВСЧ.

Исполнения серии ВСЧ

Артикул	Частоты, ГГц	Соединитель	Число каналов	Наружный диаметр, мм	Силовые цепи 10 А	Сигнальные цепи 2 А
KADAMM ВСЧ-1-14500-46	13,75–14,5	-	1	46	0	0
KADAMM ВСЧ-1-18000-12	0–18	SMA (р)	1	12,7	0	0
KADAMM ВСЧ-1-18000-32-12S	0–18	SMA (р)	1	32,8	0	12
KADAMM ВСЧ-1-18000-32-24S	0–18	SMA (р)	1	32,8	0	24
KADAMM ВСЧ-1-18000-56-0610	0–18	SMA (р)	1	56	6	0
KADAMM ВСЧ-1-18000-56-0610-06S	0–18	SMA (р)	1	56	6	6
KADAMM ВСЧ-1-18000-56-0610-12S	0–18	SMA (р)	1	56	6	12
KADAMM ВСЧ-1-18000-56-0610-18S	0–18	SMA (р)	1	56	6	18
KADAMM ВСЧ-1-18000-56-06S	0–18	SMA (р)	1	56	0	6
KADAMM ВСЧ-1-18000-56-1210	0–18	SMA (р)	1	56	12	0
KADAMM ВСЧ-1-18000-56-1210-12S	0–18	SMA (р)	1	56	12	12
KADAMM ВСЧ-1-18000-56-12S	0–18	SMA (р)	1	56	0	12
KADAMM ВСЧ-1-18000-56-1810	0–18	SMA (р)	1	56	18	0
KADAMM ВСЧ-1-18000-56-18S	0–18	SMA (р)	1	56	0	18
KADAMM ВСЧ-1-18000-56-2410	0–18	SMA (р)	1	56	24	0
KADAMM ВСЧ-1-18000-56-24S	0–18	SMA (р)	1	56	0	24
KADAMM ВСЧ-1-18000-56-365	0–18	SMA (р)	1	56	0	0
KADAMM ВСЧ-1-18000-56-48S	0–18	SMA (р)	1	56	0	48
KADAMM ВСЧ-1-18000-86-0610	0–18	SMA (р)	1	86	6	0
KADAMM ВСЧ-1-18000-86-0610-06S	0–18	SMA (р)	1	86	6	6
KADAMM ВСЧ-1-18000-86-0610-12S	0–18	SMA (р)	1	86	6	12
KADAMM ВСЧ-1-18000-86-0610-18S	0–18	SMA (р)	1	86	6	18
KADAMM ВСЧ-1-18000-86-0610-30S	0–18	SMA (р)	1	86	6	30
KADAMM ВСЧ-1-18000-86-0610-42S	0–18	SMA (р)	1	86	6	42
KADAMM ВСЧ-1-18000-86-06S	0–18	SMA (р)	1	86	0	6
KADAMM ВСЧ-1-18000-86-120S	0–18	SMA (р)	1	86	0	120
KADAMM ВСЧ-1-18000-86-1210	0–18	SMA (р)	1	86	12	0
KADAMM ВСЧ-1-18000-86-1210-12S	0–18	SMA (р)	1	86	12	12
KADAMM ВСЧ-1-18000-86-1210-24S	0–18	SMA (р)	1	86	12	24
KADAMM ВСЧ-1-18000-86-1210-36S	0–18	SMA (р)	1	86	12	36
KADAMM ВСЧ-1-18000-86-12S	0–18	SMA (р)	1	86	0	12
KADAMM ВСЧ-1-18000-86-1810	0–18	SMA (р)	1	86	18	0
KADAMM ВСЧ-1-18000-86-18S	0–18	SMA (р)	1	86	0	18
KADAMM ВСЧ-1-18000-86-2410	0–18	SMA (р)	1	86	24	0
KADAMM ВСЧ-1-18000-86-2410-24S	0–18	SMA (р)	1	86	24	24
KADAMM ВСЧ-1-18000-86-2410-36S	0–18	SMA (р)	1	86	24	36
KADAMM ВСЧ-1-18000-86-2410-48S	0–18	SMA (р)	1	86	24	48
KADAMM ВСЧ-1-18000-86-24S	0–18	SMA (р)	1	86	0	24
KADAMM ВСЧ-1-18000-86-3610	0–18	SMA (р)	1	86	36	0
KADAMM ВСЧ-1-18000-86-36S	0–18	SMA (р)	1	86	0	36
KADAMM ВСЧ-1-18000-86-4810	0–18	SMA (р)	1	86	48	0
KADAMM ВСЧ-1-18000-86-48S	0–18	SMA (р)	1	86	0	48
KADAMM ВСЧ-1-18000-86-6010	0–18	SMA (р)	1	86	60	0
KADAMM ВСЧ-1-18000-86-60S	0–18	SMA (р)	1	86	0	60
KADAMM ВСЧ-1-18000-86-7210	0–18	SMA (р)	1	86	72	0
KADAMM ВСЧ-1-18000-86-72S	0–18	SMA (р)	1	86	0	72
KADAMM ВСЧ-1-18000-86-96S	0–18	SMA (р)	1	86	0	96
KADAMM ВСЧ-1-3000-07	0–3	RG405 (SMA, MCX, MMCX)	1	7	0	0
KADAMM ВСЧ-1-3000-22-06S	0–3	RG405 (SMA, MCX, MMCX)	1	22	0	6
KADAMM ВСЧ-1-3000-22-12S	0–3	RG405 (SMA, MCX, MMCX)	1	22	0	12
KADAMM ВСЧ-1-3000-32-18S	0–3	RG405 (SMA, MCX, MMCX)	1	32,8	0	18
KADAMM ВСЧ-1-3000-32-24S	0–3	RG405 (SMA, MCX, MMCX)	1	32,8	0	24
KADAMM ВСЧ-1-40000-12	0–40	2,92 мм (р)	1	12,5	0	0
KADAMM ВСЧ-1-50000-12	0–50	2,4 мм (р)	1	12,7	0	0
KADAMM ВСЧ-1-50000-56-0610	0–50	2,4 мм (р)	1	56	6	0
KADAMM ВСЧ-1-50000-56-0610-06S	0–50	2,4 мм (р)	1	56	6	6
KADAMM ВСЧ-1-50000-56-0610-12S	0–50	2,4 мм (р)	1	56	6	12
KADAMM ВСЧ-1-50000-56-0610-18S	0–50	2,4 мм (р)	1	56	6	18
KADAMM ВСЧ-1-50000-56-06S	0–50	2,4 мм (р)	1	56	0	6
KADAMM ВСЧ-1-50000-56-1210	0–50	2,4 мм (р)	1	56	12	0
KADAMM ВСЧ-1-50000-56-1210-12S	0–50	2,4 мм (р)	1	56	12	12
KADAMM ВСЧ-1-50000-56-12S	0–50	2,4 мм (р)	1	56	0	12
KADAMM ВСЧ-1-50000-56-1810	0–50	2,4 мм (р)	1	56	18	0
KADAMM ВСЧ-1-50000-56-18S	0–50	2,4 мм (р)	1	56	0	18
KADAMM ВСЧ-1-50000-56-2410	0–50	2,4 мм (р)	1	56	24	0
KADAMM ВСЧ-1-50000-56-24S	0–50	2,4 мм (р)	1	56	0	24
KADAMM ВСЧ-1-50000-56-36S	0–50	2,4 мм (р)	1	56	0	36
KADAMM ВСЧ-1-50000-56-48S	0–50	2,4 мм (р)	1	56	0	48
KADAMM ВСЧ-2-18000-31	канал 1: 0–18; канал 2: 0–5	SMA (р)	2	31,7	0	0
KADAMM ВСЧ-2-18000-64-0610	канал 1: 0–18; канал 2: 0–4,5	SMA (р)	2	64	6	0
KADAMM ВСЧ-2-18000-64-06S	канал 1: 0–18; канал 2: 0–4,5	SMA (р)	2	64	0	6
KADAMM ВСЧ-2-18000-64-12S	канал 1: 0–18; канал 2: 0–4,5	SMA (р)	2	64	0	12
KADAMM ВСЧ-2-18000-64-18S	канал 1: 0–18; канал 2: 0–4,5	SMA (р)	2	64	0	18
KADAMM ВСЧ-2-18000-64-24S	канал 1: 0–18; канал 2: 0–4,5	SMA (р)	2	64	0	24

На что смотреть при выборе

Полоса модели ВСЧ должна перекрывать рабочие частоты (серия: до 50 ГГц).
Соединители ВСЧ — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВСЧ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВСЧ?
К карточке ВСЧ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВСЧ?
По таблице исполнений ВСЧ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВСЧ?
У ВСЧ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
