Серия волноводных переходов KADAMM ВВП-С — 960 МГц – 261 ГГц, соединители по таблице исполнений, 28 моделей

Серия волноводных переходов KADAMM ВВП-С — 960 МГц – 261 ГГц, соединители по таблице исполнений, 28 моделей
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВВП-С — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

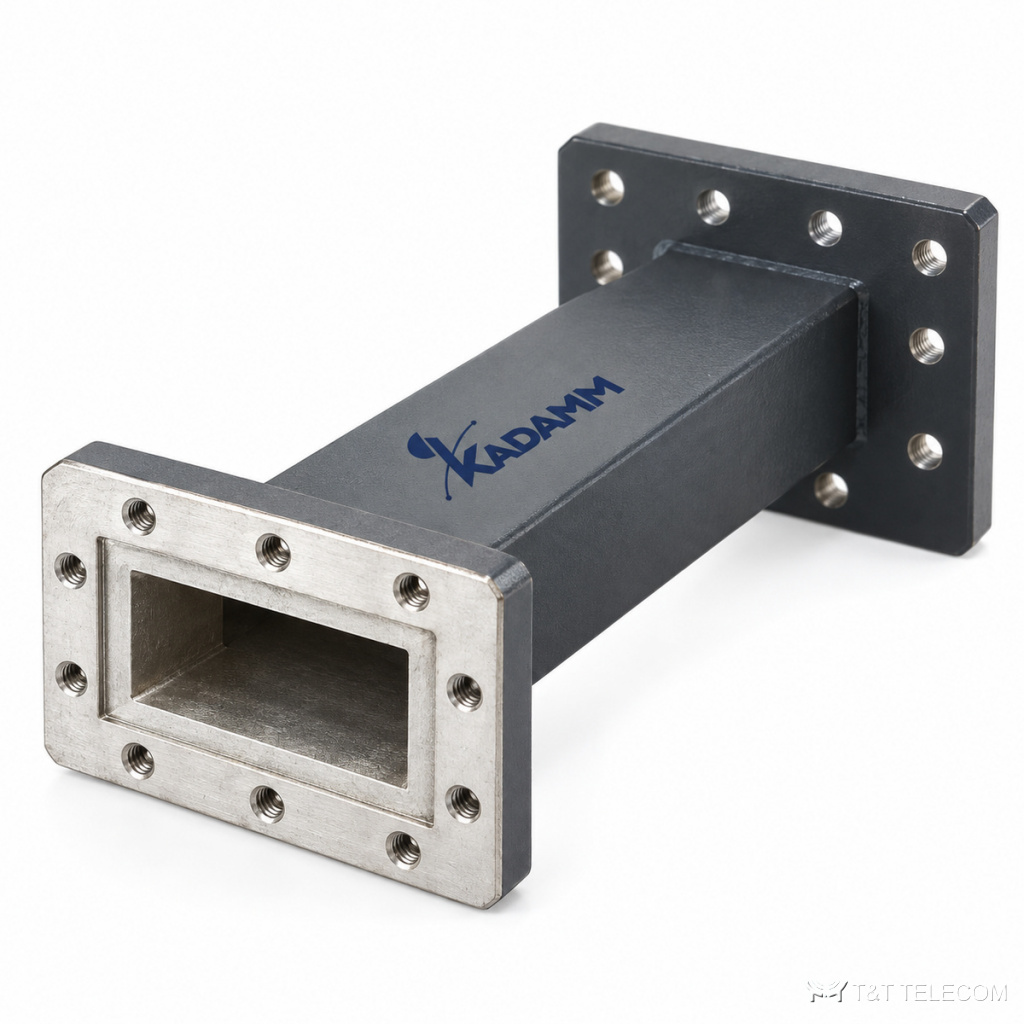

KADAMM ВВП-С: серия из 28 волноводных переходов, 960 МГц – 261 ГГц. ВВП-С соединяют волноводы разных сечений с плавным согласованием. Коротко о ВВП-С: диапазон 960 МГц – 261 ГГц; соединители по таблице исполнений; КСВН 1,1–1,15.

Где применяют

  • Измерительные установки — ВВП-С.
  • Ремонт и модернизация — ВВП-С.
  • Сборка трактов из разнотипных узлов — ВВП-С.

Исполнения серии ВВП-С

АртикулЧастоты, ГГцКСВНВолноводФланецМатериалДлина, ммВолновод 2
KADAMM ВВП-WR10/WR892,2-112-WR10FUGPмедь30WR8
KADAMM ВВП-WR112/WR908,20-9,991,1WR112FBPмедь60WR90
KADAMM ВВП-WR12/WR1073,8-91,91,15WR12FUGPмедь50WR10
KADAMM ВВП-WR137/WR1126,57-8,171,1WR137FDP/FBPмедь100WR112
KADAMM ВВП-WR15/WR1260,5-75,81,15WR15FUGPмедь50WR12
KADAMM ВВП-WR159/WR1375,38-7,051,1WR159FDPалюминий150WR137
KADAMM ВВП-WR187/WR1594,64-5,991,1WR187FDPалюминий200WR159
KADAMM ВВП-WR19/WR1549,8-59,61,15WR19FUGPмедь50WR15
KADAMM ВВП-WR22/WR1939,2-50,11,15WR22FUGPмедь50WR19
KADAMM ВВП-WR229/WR1873,94-4,901,1WR229FDPалюминий200WR187
KADAMM ВВП-WR28/WR2232,9-40,01,15WR28FBP/FUGPмедь50WR22
KADAMM ВВП-WR284/WR2293,22-3,951,1WR284FDPалюминий200WR229
KADAMM ВВП-WR34/WR2826,5-33,01,1WR34FBPмедь50WR28
KADAMM ВВП-WR340/WR2842,60-3,301,1WR340FDPалюминий200WR284
KADAMM ВВП-WR4/WR3217-261-WR4FUGPмедь30WR3
KADAMM ВВП-WR42/WR3421,7-26,71,1WR42FBPмедь50WR34
KADAMM ВВП-WR430/WR3402,17-2,611,1WR430FDPалюминий200WR340
KADAMM ВВП-WR5/WR4172-220-WR5FUGPмедь30WR4
KADAMM ВВП-WR51/WR4217,6-22,01,1WR51FBPмедь50WR42
KADAMM ВВП-WR510/WR4301,72-2,201,1WR510FDPалюминий200WR430
KADAMM ВВП-WR62/WR5114,5-18,01,1WR62FBPмедь50WR51
KADAMM ВВП-WR650/WR5101,45-1,731,15WR650FDPалюминий200WR510
KADAMM ВВП-WR7/WR5145-173-WR7FUGPмедь30WR5
KADAMM ВВП-WR75/WR6211,9-15,01,1WR75FBPмедь50WR62
KADAMM ВВП-WR770/WR6501,13-1,461,15WR770FDPалюминий200WR650
KADAMM ВВП-WR8/WR7113-140-WR8FUGPмедь30WR7
KADAMM ВВП-WR90/WR759,84-12,41,1WR90FBPмедь60WR75
KADAMM ВВП-WR975/WR7700,96-1,151,15WR975FDPалюминий200WR770

На что смотреть при выборе

  • Сначала выбирают строку ВВП-С по частоте — серия перекрывает 960 МГц – 261 ГГц.
  • КСВН моделей ВВП-С — от 1,1 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители ВВП-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВВП-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ВВП-С?
По таблице исполнений ВВП-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВВП-С?
У ВВП-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВВП-С?
Диапазон серии ВВП-С — 960 МГц – 261 ГГц; полоса конкретной модели — в таблице исполнений.
